数控铣床资料分享：

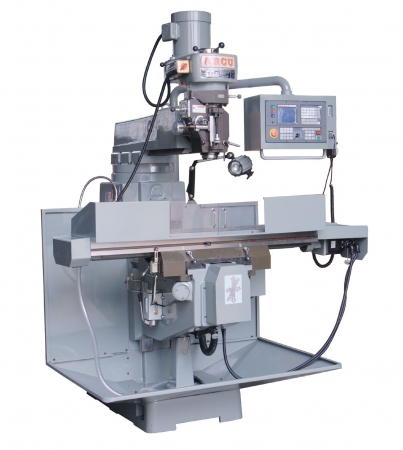

数控铣床 一种加工功能很强的数控机床，目前迅速发展起来的加工中心、柔性加工单元等都是在数控铣床、数控镗床的基础上产生的，两者都离不开铣削方式。由于数控铣削工艺最复杂，需要解决的技术问题也最多，因此， 们在研究和开发数控系统及自动编程语言的软件系统时，也一直把铣削加工作为重点。

一、 数控铣床的分类
1. 按主轴的位置分类
（1）数控立式铣床
数控立式铣床在数量上一直占据数控铣床的大多数，应用范围也最广。从机床数控系绕控制的坐标数量来看，目前3坐标数控立铣仍占大多数；一般可进行3坐标联动加工，但也有部分机床只能进行3个坐标中的任意两个坐标联动加工(常称为2.5坐标加工)。此外，还有机床主轴可以绕X、Y、Z坐标轴中的其中一个或两个轴作数控摆角运动的4坐标和5坐标数控立铣。
（2）卧式数控铣床
与通用卧式铣床相同，其主轴轴线平行于水平面。为了扩大加工范围和扩充功能，卧式数控铣床通常采用增加数控转盘或万能数控转盘来实现4、5坐标加工。 样，不但工件侧面上的连续回转轮廓可以加工出来，而且可以实现在一次安装中，通过转盘改变工位，进行“四面加工”。
（3）立卧两用数控铣床
目前，这类数控铣床已不多见，由于这类铣床的主轴方向可以更换，能达到在一台机床上既可以进行立式加工，又可以进行卧式加工，而同时具备上述两类机床的功能，其使用范围更广，功能更全，选择加工对象的余地更大，且给用户带来不少方便。特别是生产批量小，品种较多，又需要立、卧两种方式加工时，用户只需买一台这样的机床就行了。
2. 数控铣床按构造上分类
（1）工作台升降式数控铣床
这类数控铣床采用工作台移动、升降，而主轴不动的方式。小型数控铣床一般采用此种方式。
（2）主轴头升降式数控铣床
这类数控铣床采用工作台纵向和横向移动，且主轴沿垂向溜板上下运动；主轴头升降式数控铣床在精度保持、承载重量、系统构成等方面具有很多优点，已成为数控铣床的主流。
（3）龙门式数控铣床
这类数控铣床主轴可以在龙门架的横向与垂向溜板上运动，而龙门架则沿床身作纵向运动。大型数控铣床，因要考虑到扩大行程，缩小占地面积及刚性等技术上的问题，往往采用龙门架移动式。

二. 数控铣床的结构
数控铣床的机械结构，除铣床基础部件外，由下列各部分组成：①主传动系统；②进给系统；③实现工件回转、定位装置和附件；④实现某些部件动作和辅助功能的系统和装置，如液压、气动、润滑、冷却等系统和排屑、防护等装置；
铣床基础件称为铣床大件，通常是指床身、底座、立柱、横梁、滑座、工作台等。它是整台铣床的基础和框架。铣床的其他零部件，或者固定在基础件上，或者工作时在它的导轨上运动。其他机械结构的组成则按铣床的功能需要选用。

三. 数控铣床的工作方式
与加工中心相比，数控铣床除了缺少自动换刀功能及刀库外，其他方面均与加工中心类同，也可以对工件进行钻、扩、铰、锪和镗孔加工与攻丝等，但它主要还是被用来对工件进行铣削加工，这里所说的主要加工对象及分类也是从铣削加工的角度来考虑的。
（1）平面类零件
加工面平行、垂直于水平面或其加工面与水平面的夹角为定角的零件称为平面类零件。
目前，在数控铣床上加工的绝大多数零件属于平面类零件。平面类零件的特点是，各个加工单元面是平面，或可以展开成为平面，例如图中的曲线轮廓面M和正圆台面N，展开后均为平面。平面类零件是数控铣削加工对象中最简单的一类，一般只须用3坐标数控铣床的两坐标联动就可以把它们加工出来。
（2）变斜角类零件
加工面与水平面的夹角呈连续变化的零件称为变斜角类零件这类零件多数为飞机零件，如飞机上的整体梁、框、缘条与肋等，此外还有检验夹具与装配型架等。变斜角类零件的变斜角加工面不能展开为平面，但在加工中，加工面与铣刀圆周接触的瞬间为一条直线。最好采用4坐标和5坐标数控铣床摆角加工，在没有上述机床时，也可用3坐标数控铣床上进行2.5坐标近似加工。
（3）曲面类（立体类）零件
加工面为空间曲面的零件称为曲面类零件。
零件的特点其一是加工面不能展开为平面；其二是加工面与铣刀始终为点接触。此类零件一般采用3坐标数控铣床。
