NX12旋转建模及光顺圆角

优胜周平老师

分析：此产品的中间部分可以用扫掠或旋转来做，用扫掠来做长度不好控制，并且和两边的圆柱不好接顺，用旋转来做和圆柱就接得比较漂亮，要大家自己试过才知道，还有黄色的面要一次性的倒出来。这都要大家多画几次，找到最佳的建模方案。

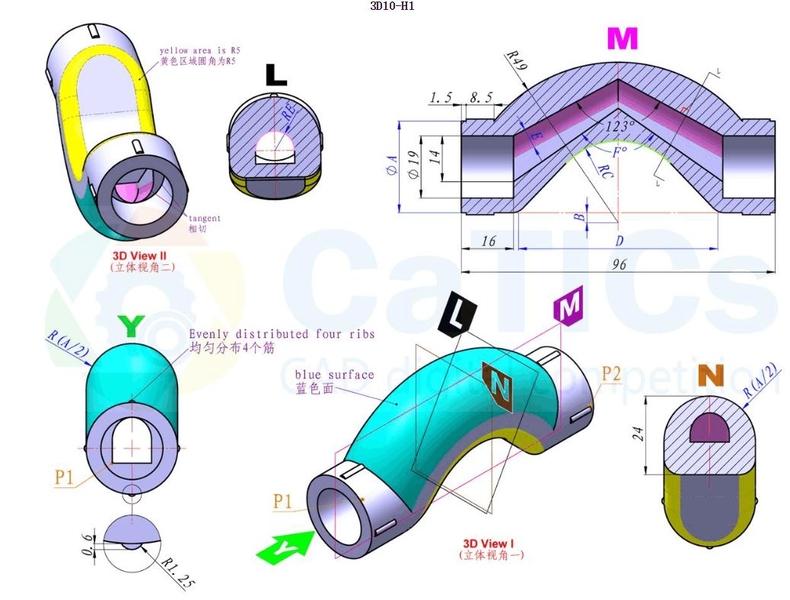

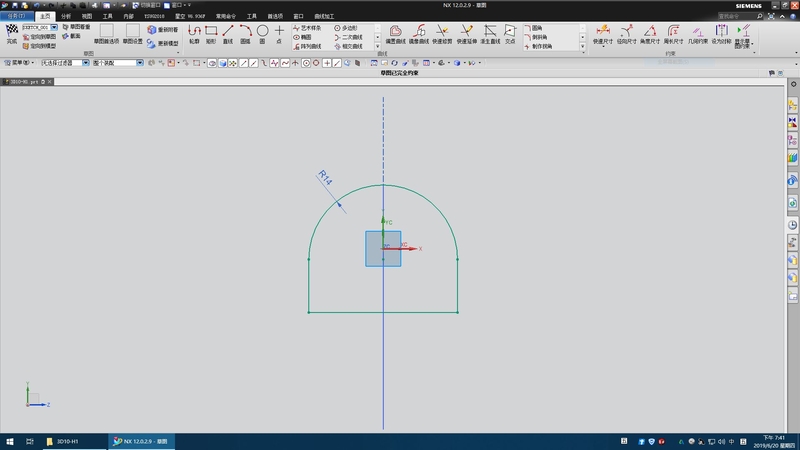

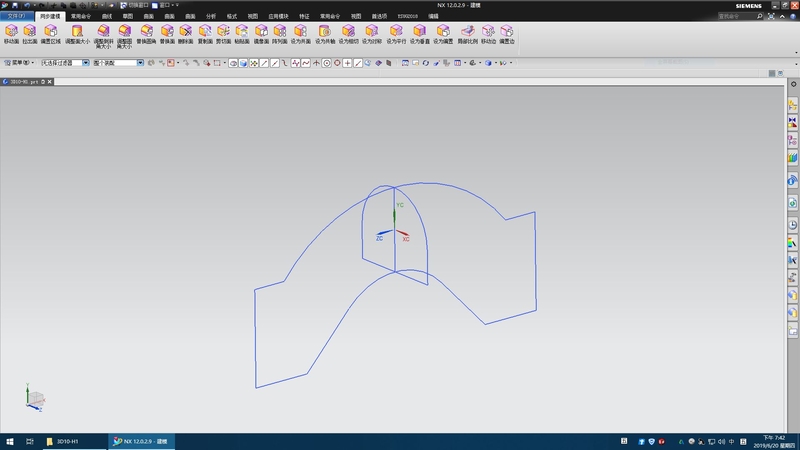

绘制M剖视图。



动态坐标调整到中间线的中点，绕Y轴旋转。

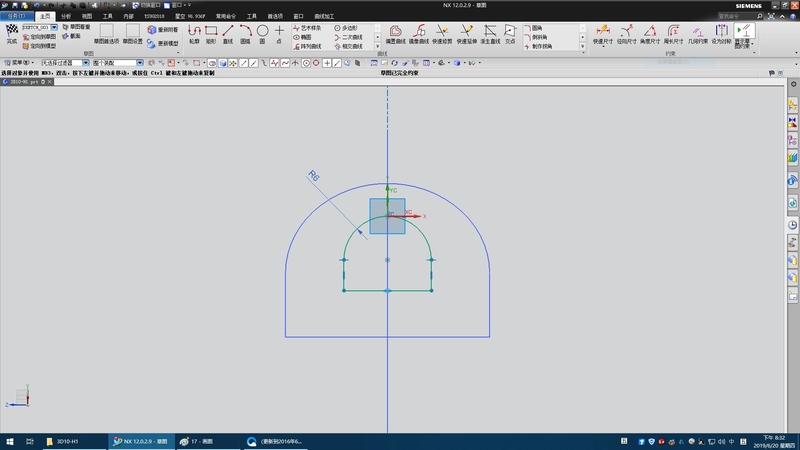

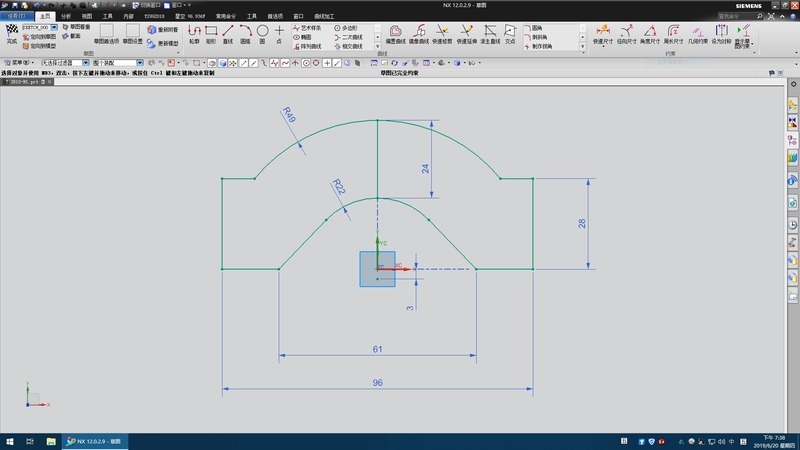

进入草图画N剖视图，底下的圆角先不画出来。

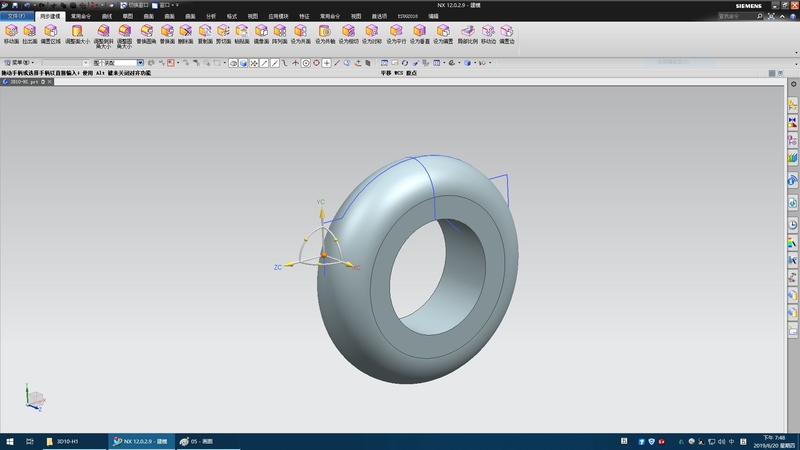

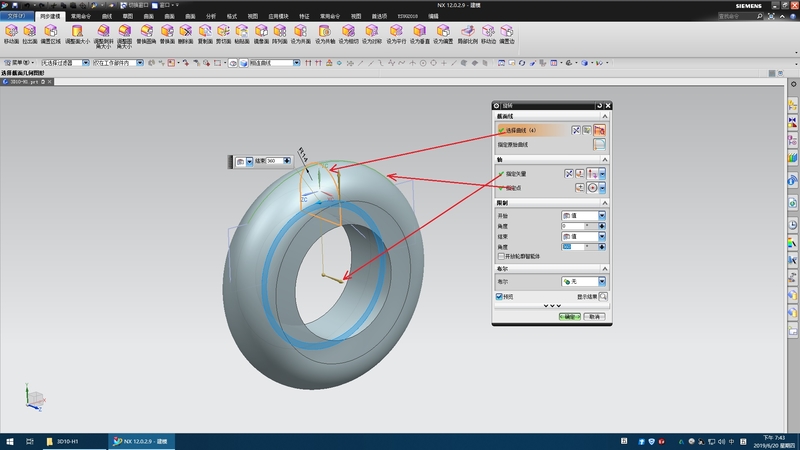

旋转体，注意旋转轴和旋转中心点，以上面圆弧的圆心为中心点。

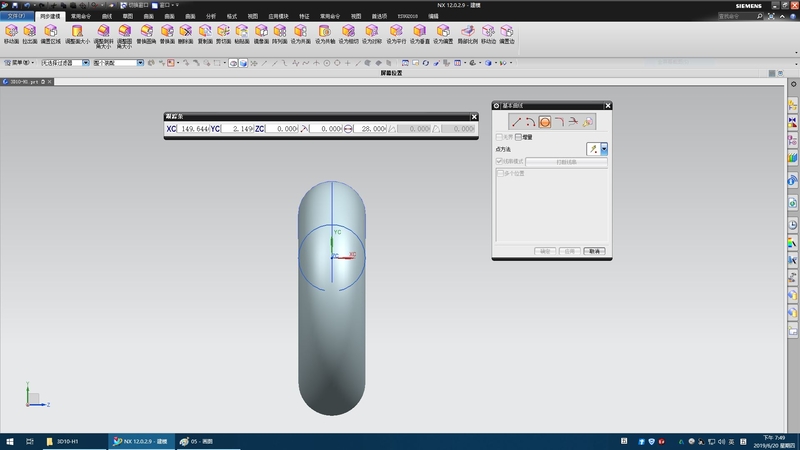

旋转出实体后，动态坐标调整到前面直线的中点。



以原点为圆心画直径28的圆。

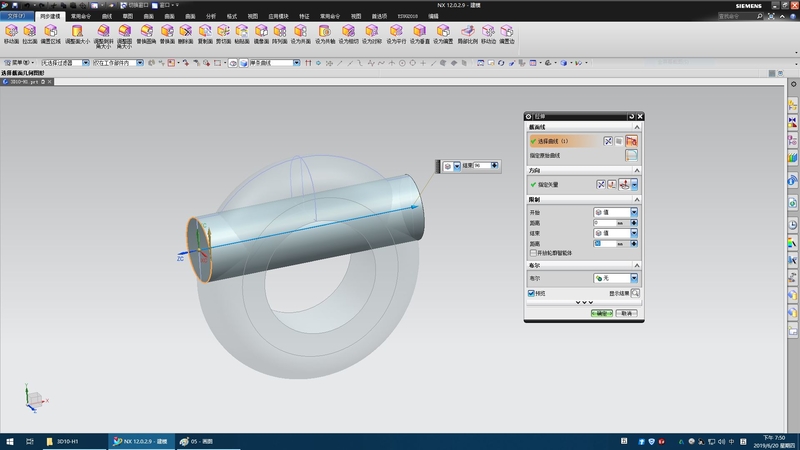

拉伸长度96。

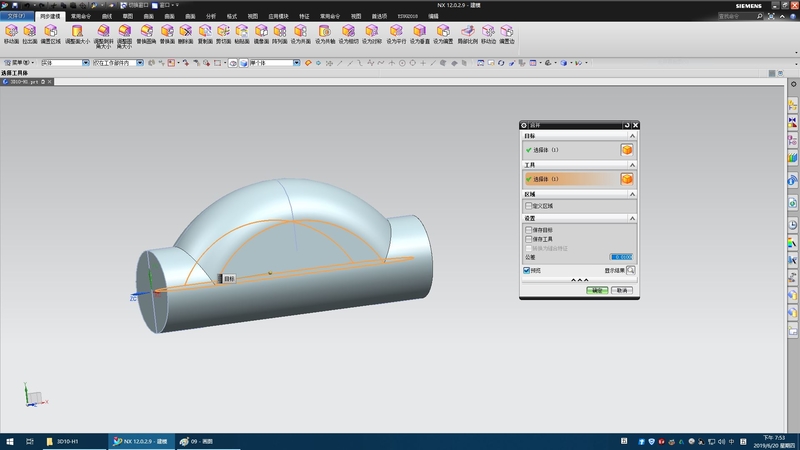

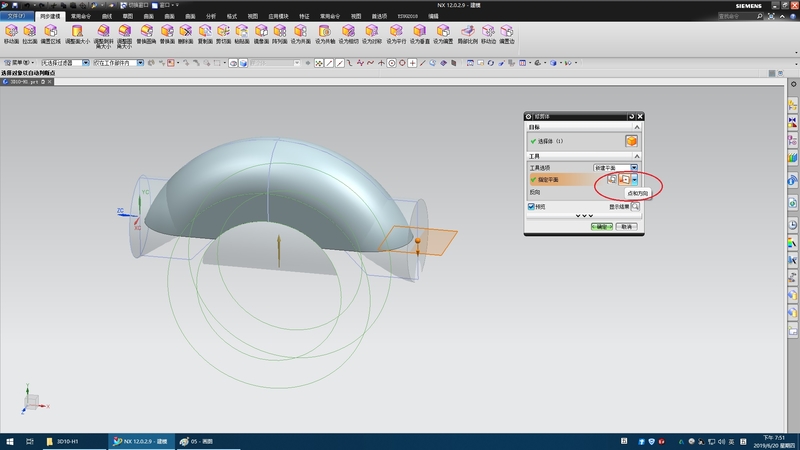

修剪体，新建平面为点和方向，以拉伸出来的圆柱圆心为中心点，注意调整方向。

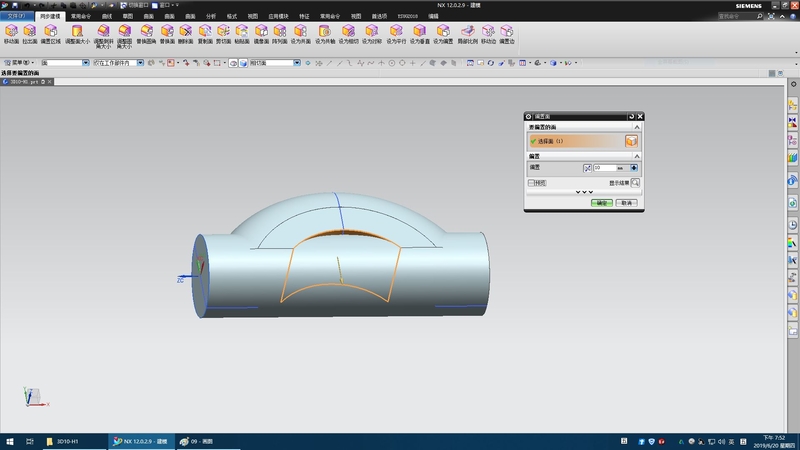

偏置面，两实体合并。

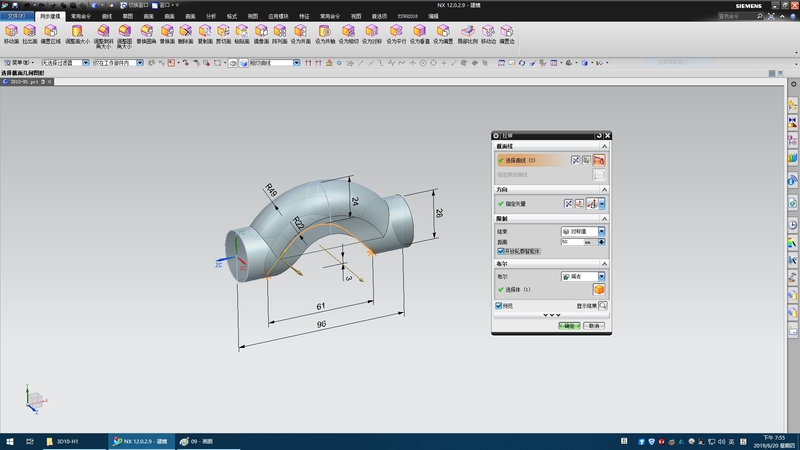

拉伸第一个草图R22的连接线，对称值随意，勾选开放轮廓智能体，布尔运算减掉它。
截面线的方向也可调整，自己查看结果。

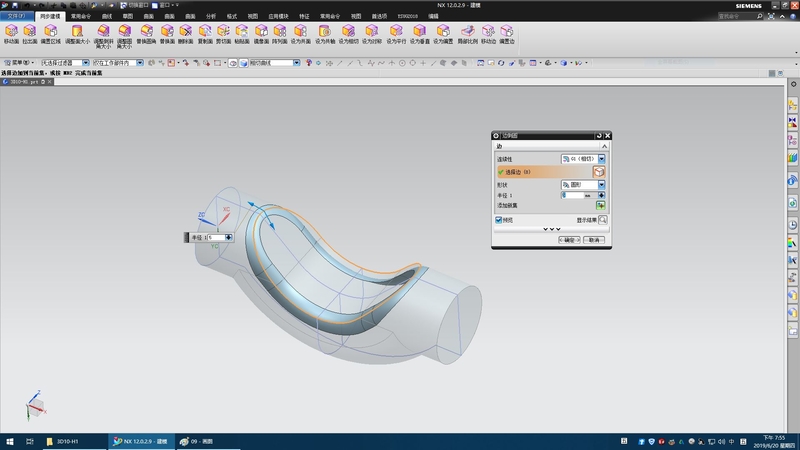

边倒圆R5。

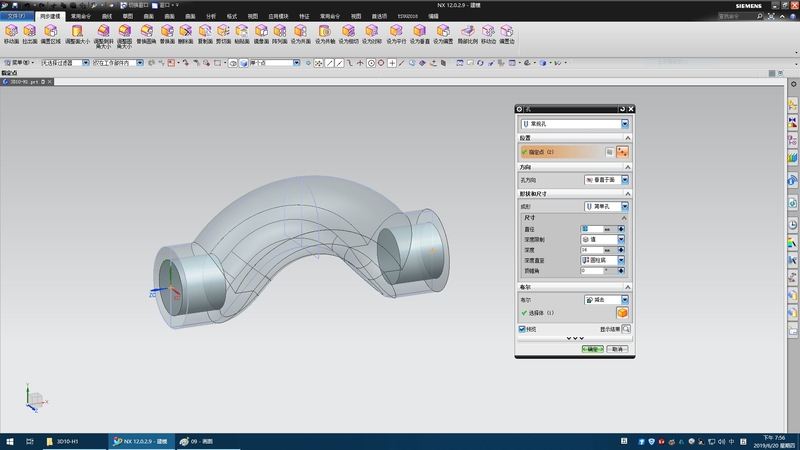

看图的尺寸两头打孔。

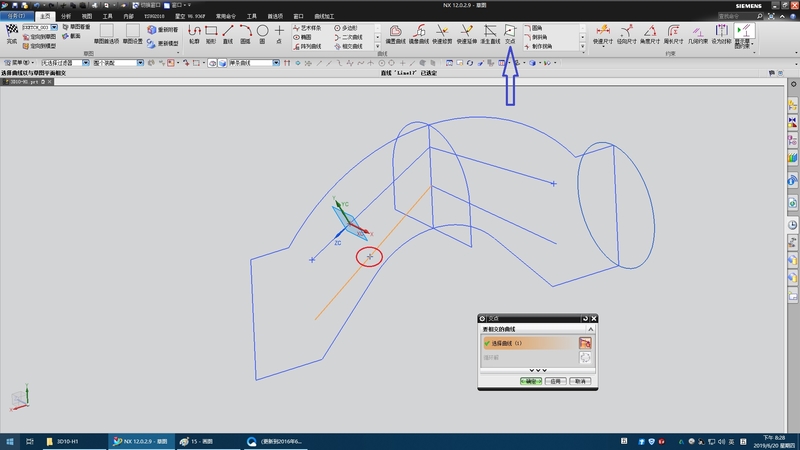

把实体隐藏，格式--WCS设置为绝对坐标，绘制M剖视图中间的线条。先用草图的交点命令，找到孔
上面的相交位置，如果位置不对可以点循环解，自动创建一个小坐标，下面两条线的起点
要对齐。

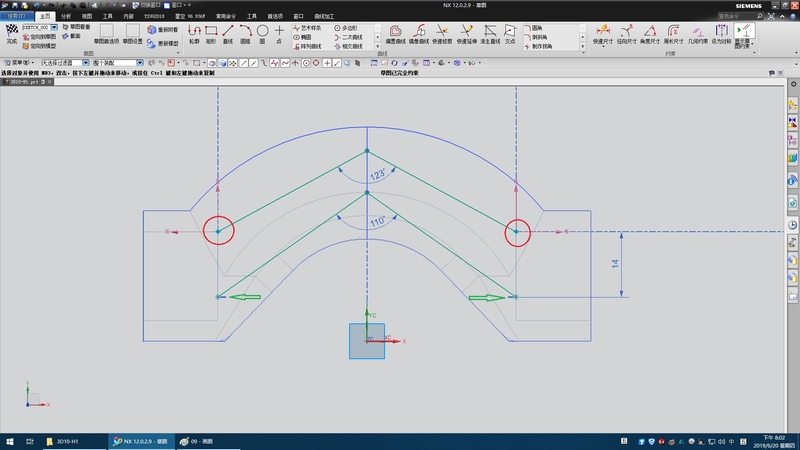

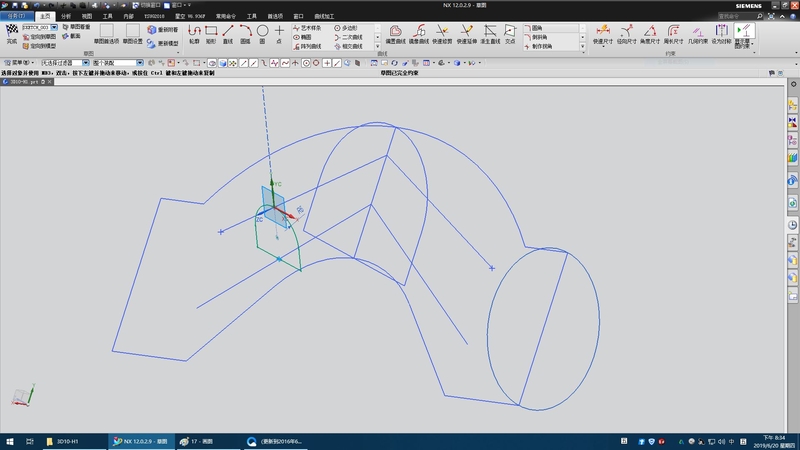

画L剖视图，动态坐标原点移到相应的位置，点坐标轴之后，再点上面的线条，坐标轴与线对齐。16
15.还是用交点命令，在下面的线条上面找交点，画里面的截面。

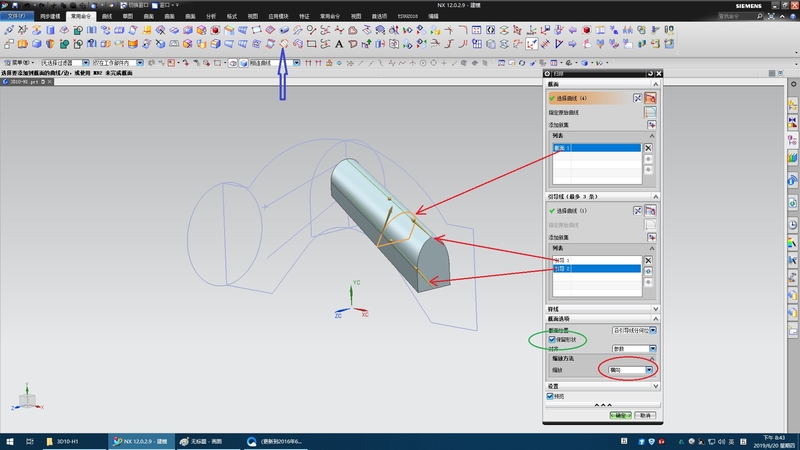

扫掠，注意线条的选取及参数的设定。

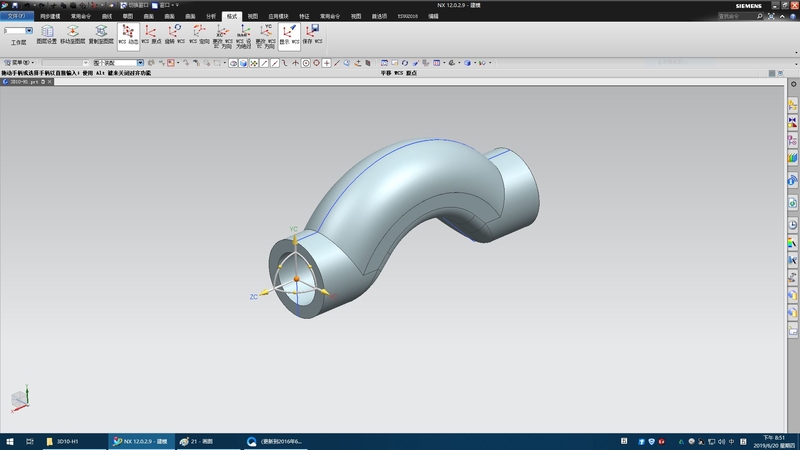

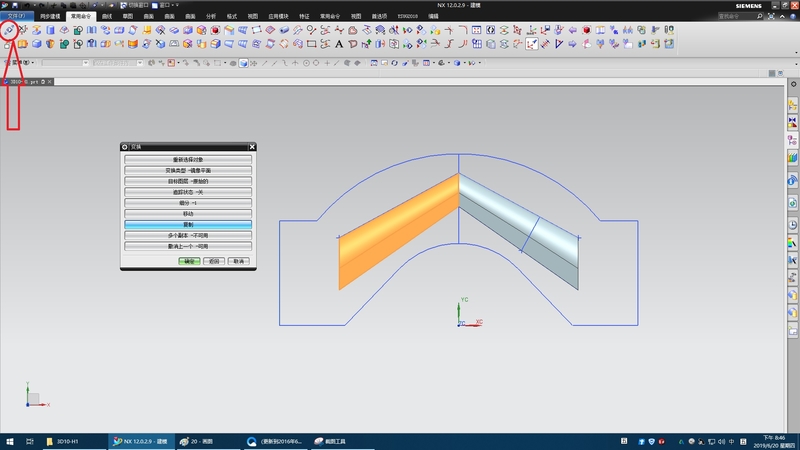

变换，通过平面来镜像实体。

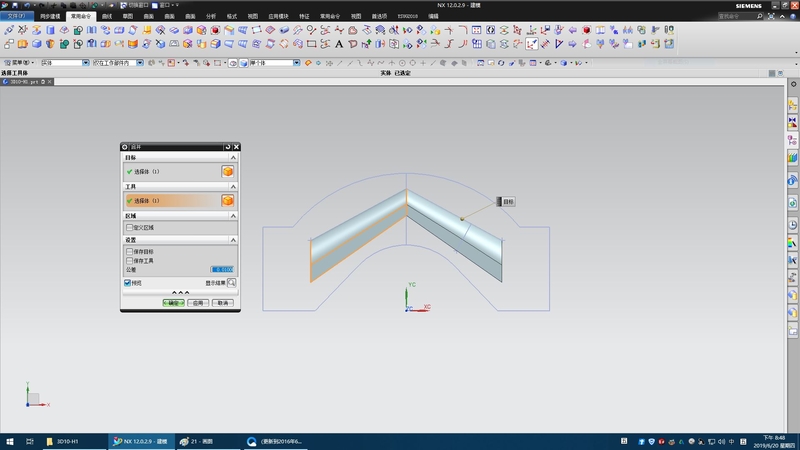

把前面隐藏的实体显示出来，求差，减掉它。

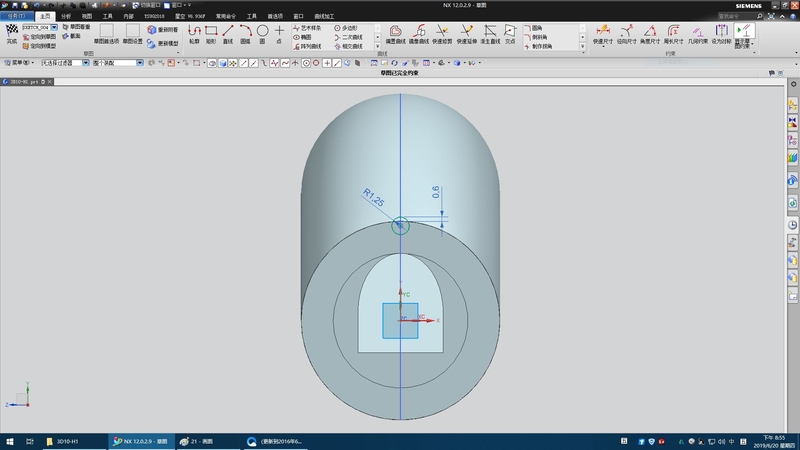

动态坐标调整到前面的圆心，转到X-Y平面，画R1.25的圆，注意0.6的尺寸。

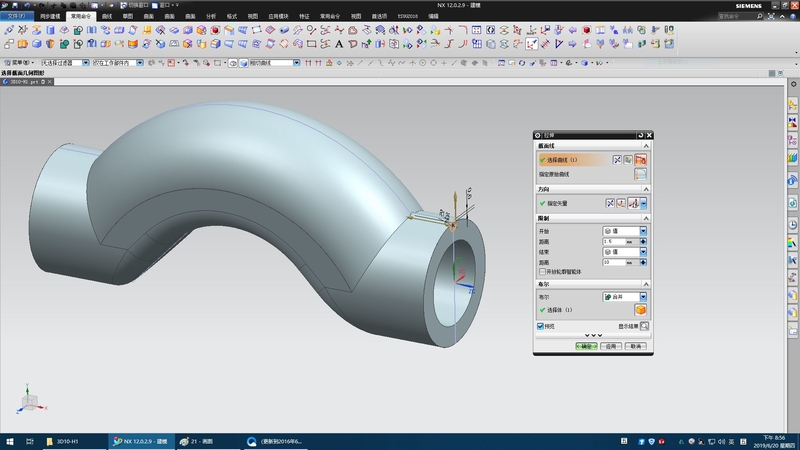

拉伸，从1.5到10，合并起来。

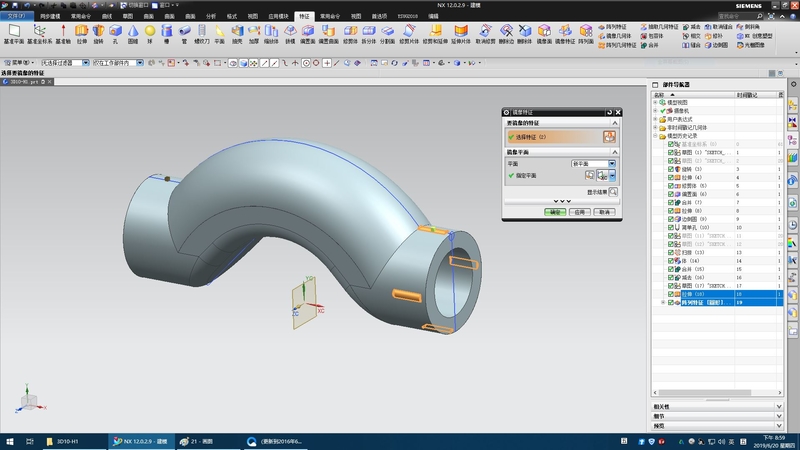

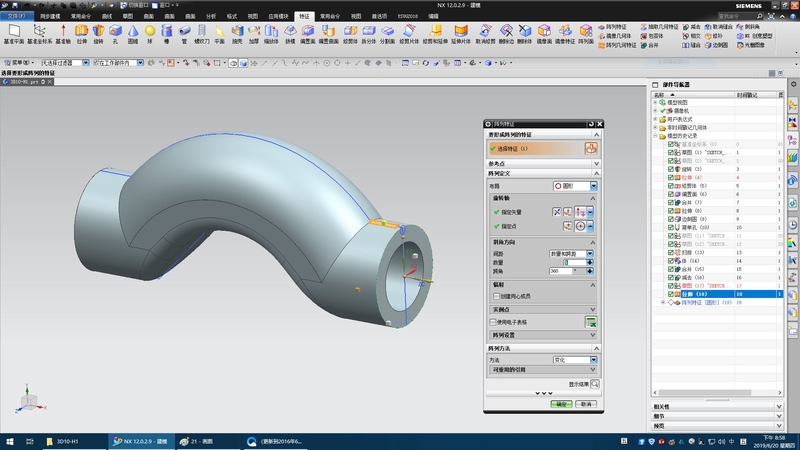

阵列特征，再镜像特征，整个产品造型完成。

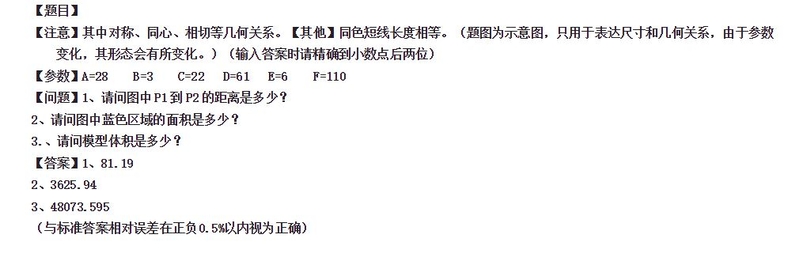

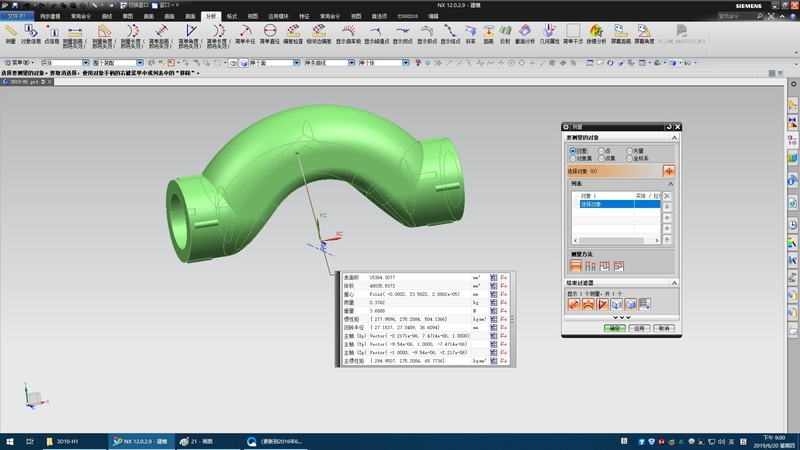

测量产品信息，得出体积，在图纸规定的0.5%的误差范围。
