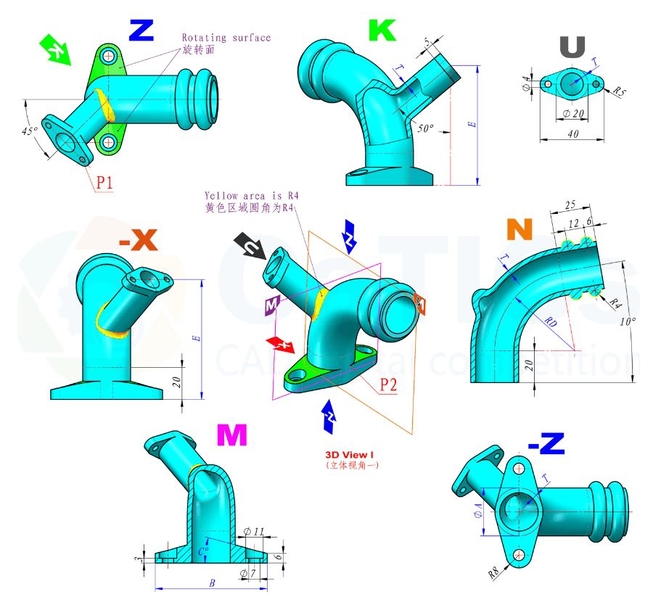

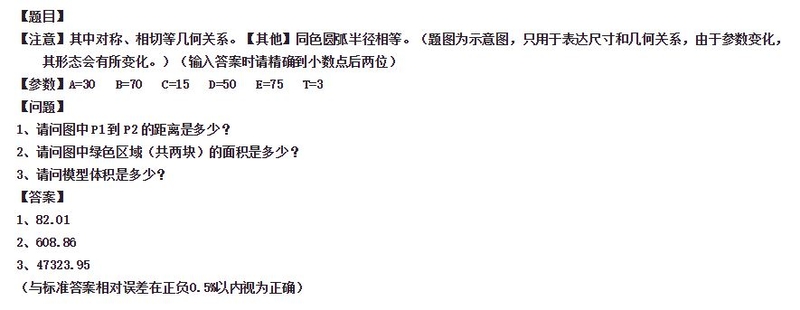

分析：这道题是管道建模，难点就在支管为异向，不在正的投影方向上，这个就是空间曲线的创建方法，还有就是建模的先后顺序！

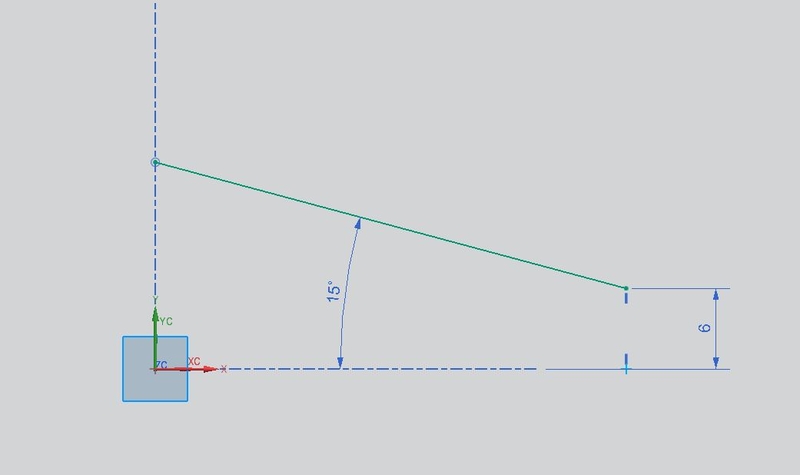

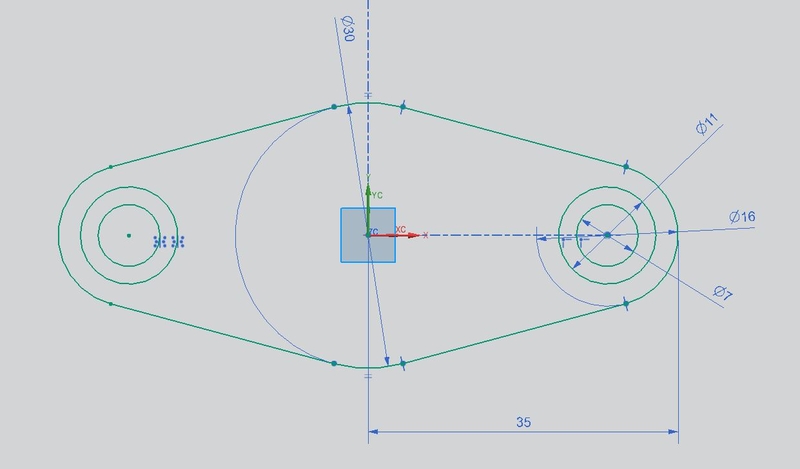

1.先画底部，在X-Y平面画底部轮廓。

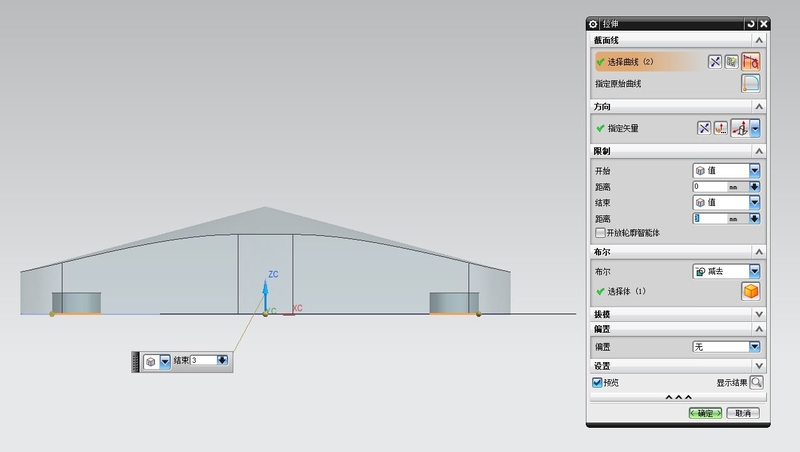

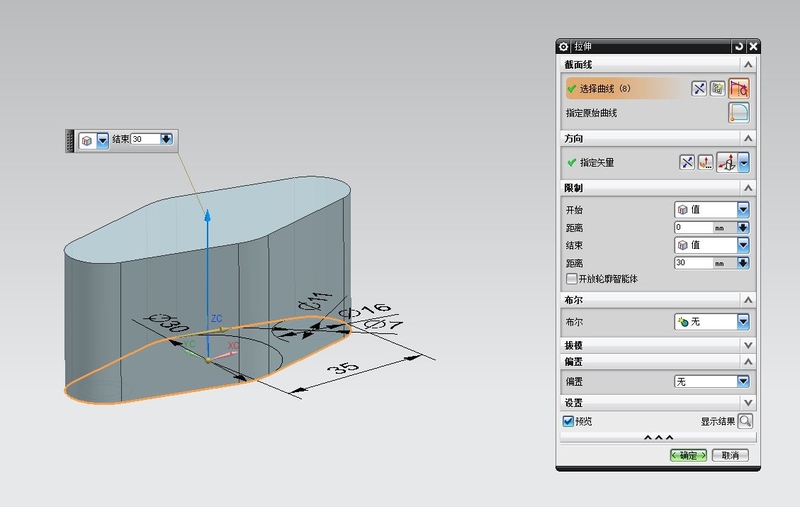

2.拉伸高度随意。
3.绿色的面为斜面，把线条画出来，用旋转用。

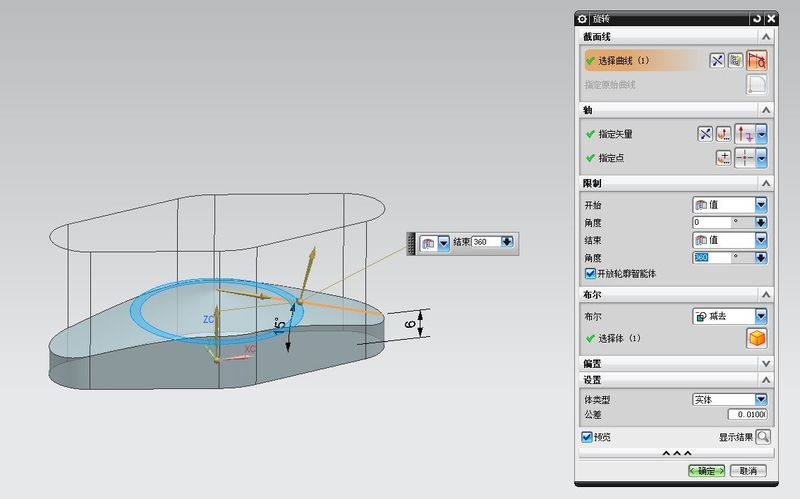

4.旋转线条减掉拉伸的实体。

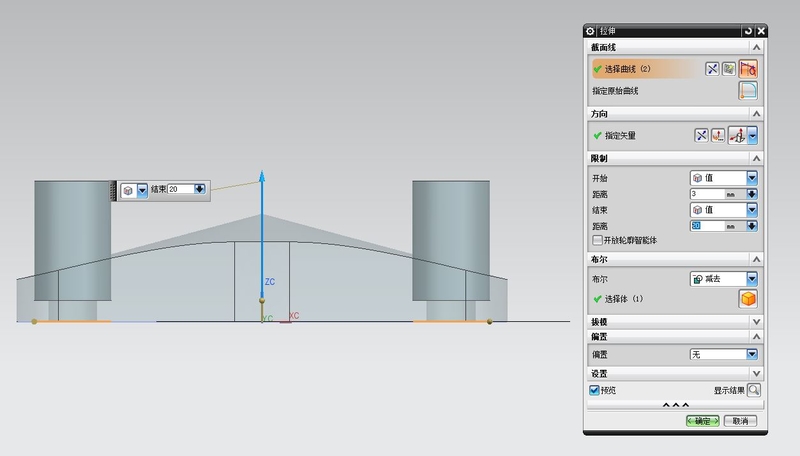

5.两边的孔直接用圆拉伸减掉，这个地方打孔其实还没这么方便。

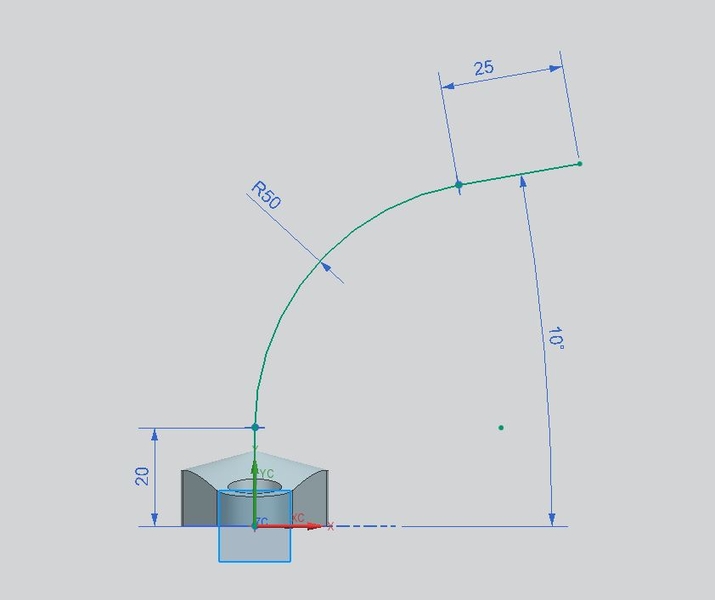

6.调整坐标画主管道的中心线。

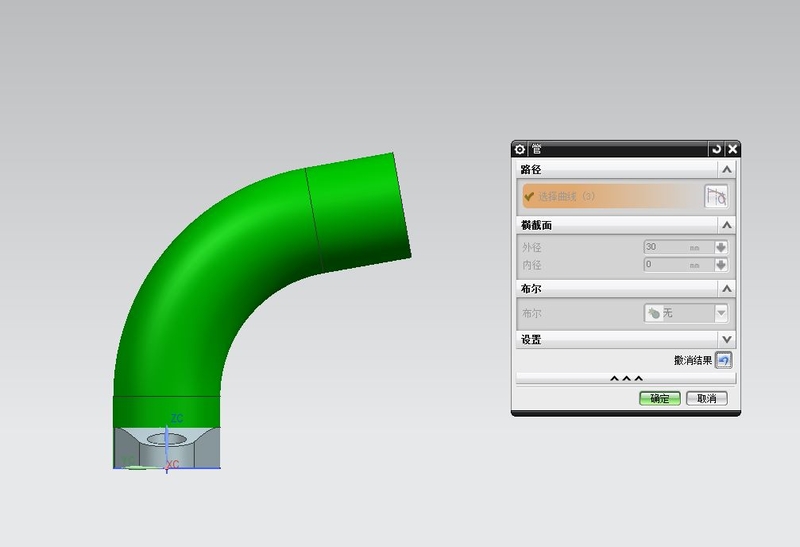

7.直接做管道，先不用合并。

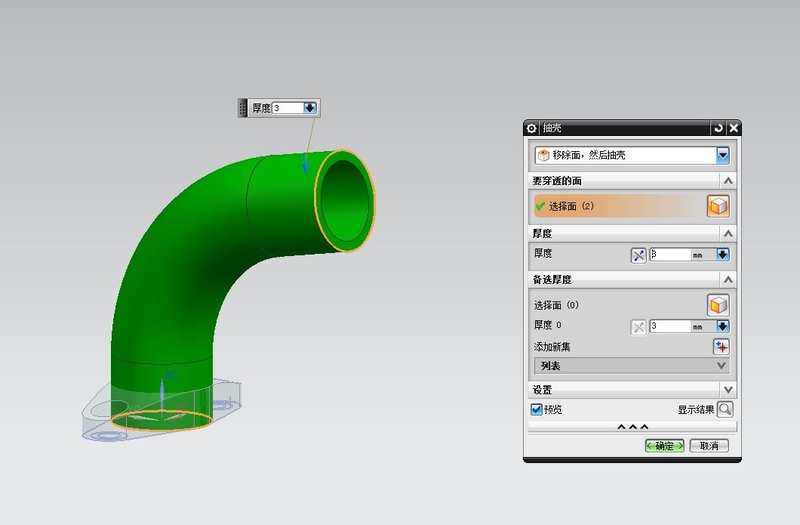

8.抽3MM的壳。

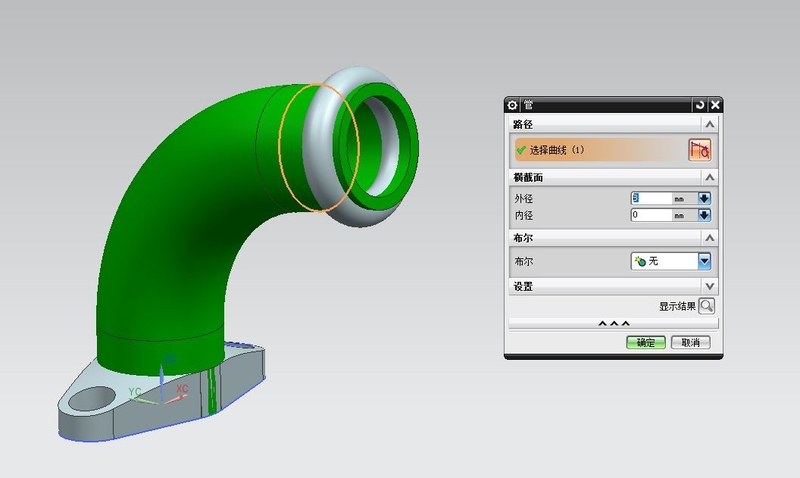

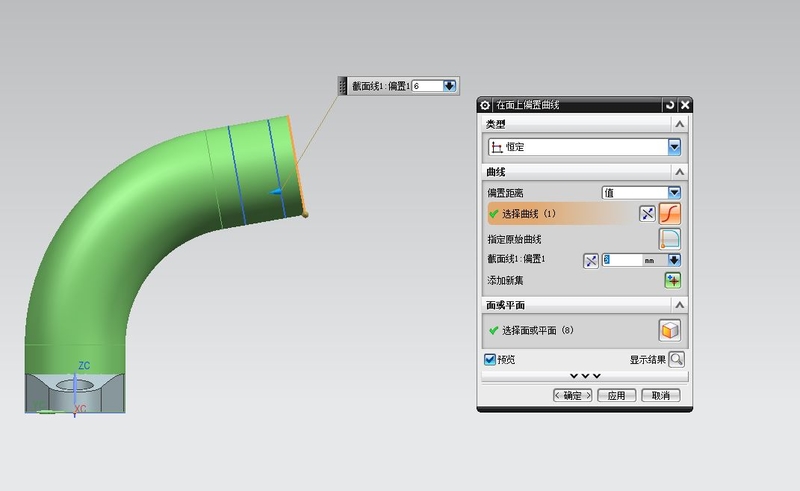

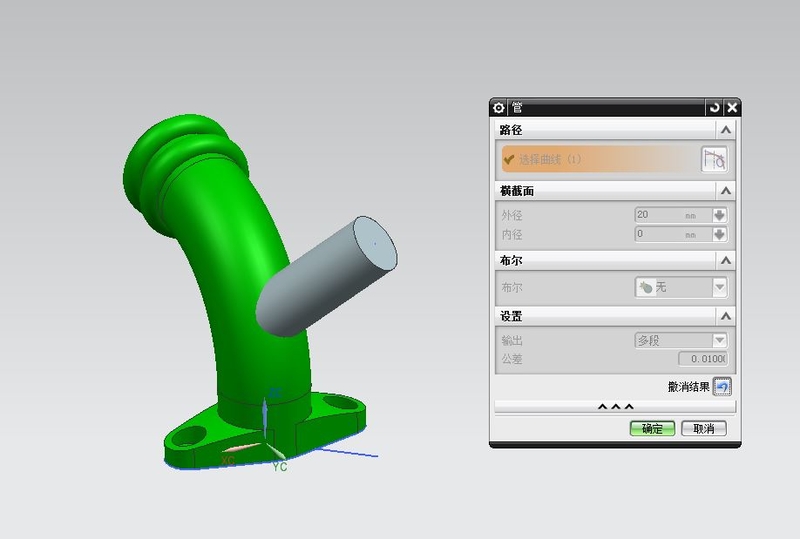

9.用在面上偏置曲线命令，偏置过来6MM或18MM。
10.还是做管道。

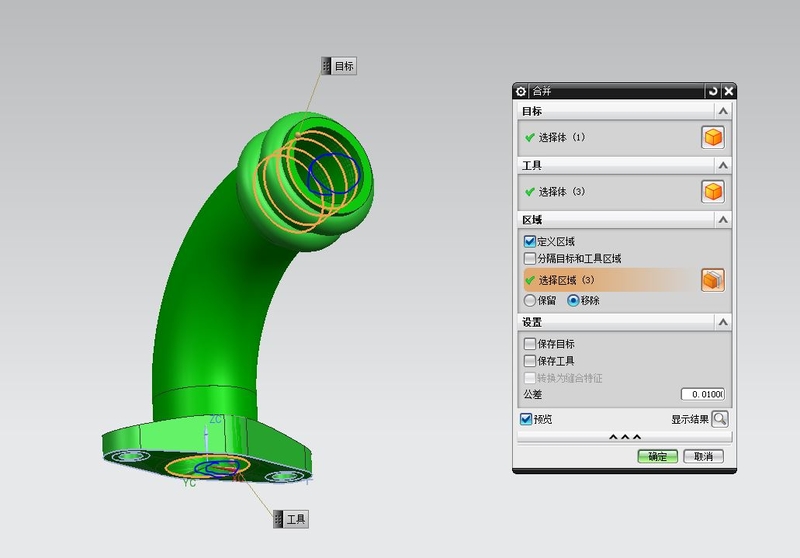

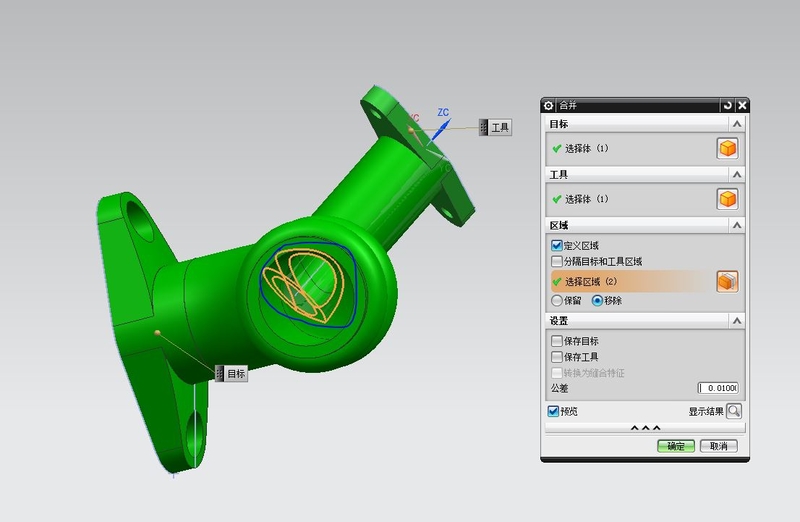

11.所有的实体都合并起来，定义区域，移除掉不要的地方。
12.画支管俯视图的角度线，注意线的端点与圆心点对齐。

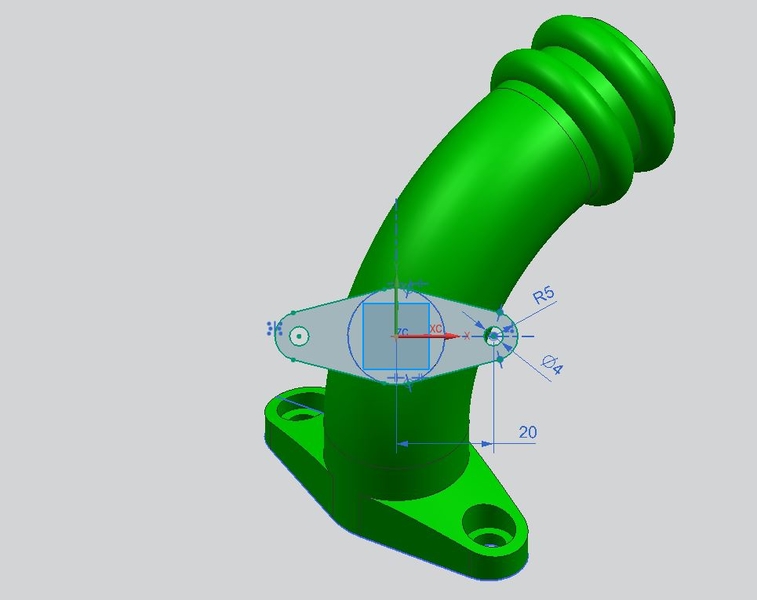

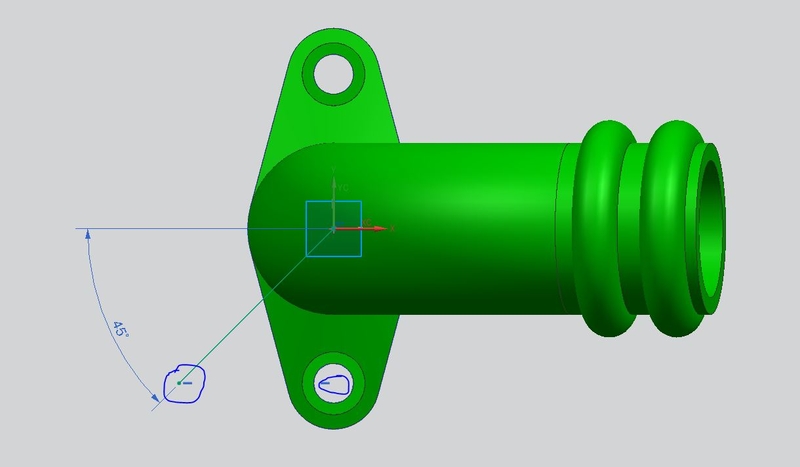

13.关键就是这个向视图，这个空间曲线的画法，注意坐标的调整。
14.还是一样的做管道。
15.U向视图，注意坐标的方位，这个很是考验看图功底。
16.拉伸也是先不要合并，下面圆柱抽壳再来合并，也要定义区域。
17.最后再来合并，定义区域。
18.倒圆角及效果。

这个产品还是有点小复杂的，看上去不难，U向视图的坐标位置很考验看图功底及UG的基础操作。
