请问下矩形螺纹怎么画？

mjzl · 发表于 2013-4-23 09:37:06

外牙，最大外径是47.5，最小内经44，牙距是3，右旋

优胜模具 · 发表于 2013-4-23 09:41:50

先画直径47.5的圆柱体

优胜模具 · 发表于 2013-4-23 10:00:43

这是UG近似快速画法，不知哪位还有更好的方法？

ytmfitx · 发表于 2013-4-23 10:12:30

这样子画法，只能应付下客户了，做个示意还差不多！

优胜模具 · 发表于 2013-4-23 10:25:18

ytmfitx 发表于 2013-4-23 10:12

登录/注册后可看大图

这样子画法，只能应付下客户了，做个示意还差不多！

是的，这样只能算是3D示意图。Pro/E一个指令生成参数化的精确特征

优胜钟尧 · 发表于 2013-4-23 15:16:00

本帖最后由优胜钟尧于 2013-4-23 15:17 编辑

UG除了快速画法外，你还可以尝试，先做一个圆柱，在用螺旋曲线，然后用扫描，这样可以用不同的截面，注意一定要截面曲面法向哦

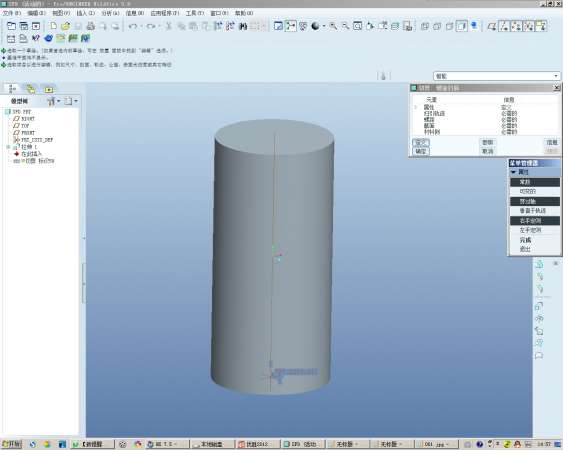

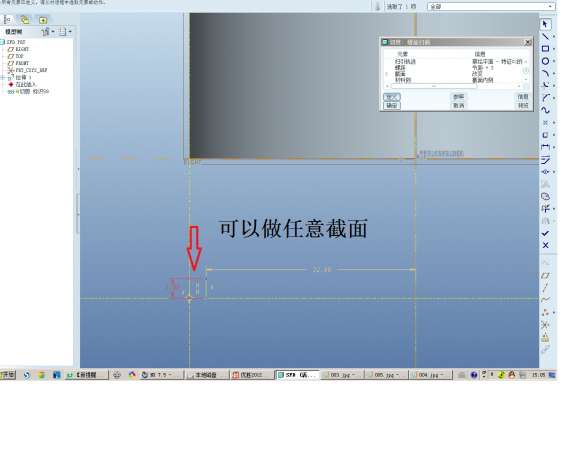

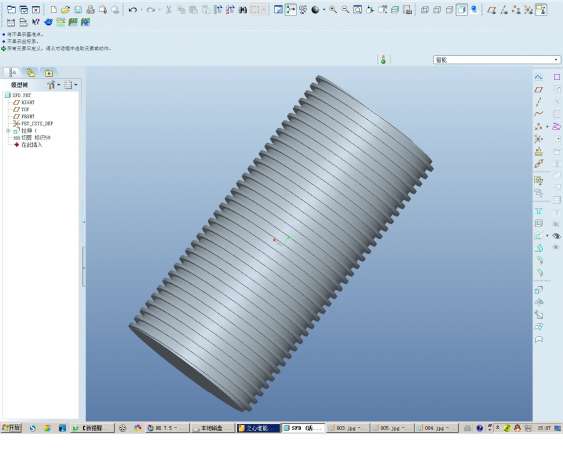

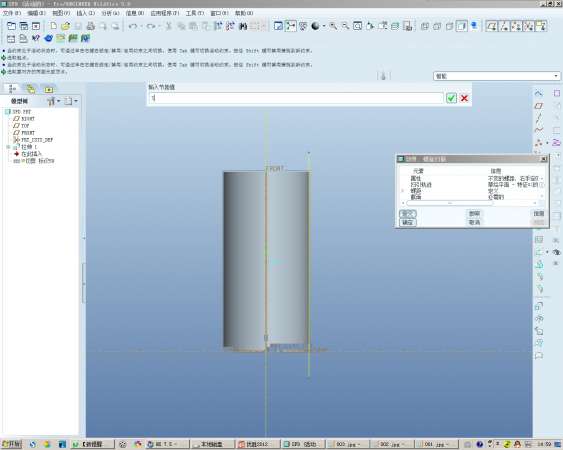

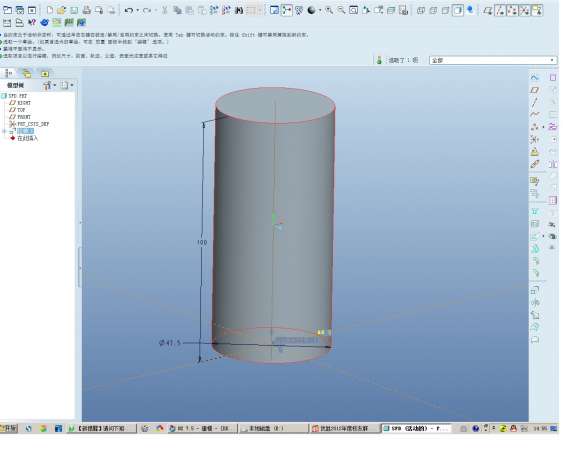

PROE画法

[UG] 请问下矩形螺纹怎么画？
