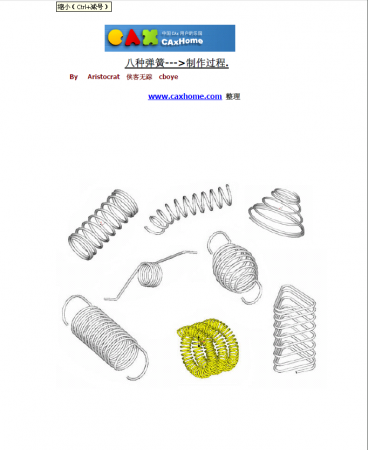

弹簧-八种弹簧CAXA制作教程

yslmxia · 发表于 2012-8-5 10:59:07

【温馨提示】回复即可下载。点标题旁边的［复制链接］，粘贴到QQ群，快速获取积分
弹簧-八种弹簧CAXA制作教程
链接：http://pan.baidu.com/s/1eRhyfFc
回复可见提取码：

全站免回复看隐藏内容

zsa5

复制代码

bobopi · 发表于 2014-10-24 13:12:39

我来看看怎么制作

uu7312 · 发表于 2016-12-28 19:06:34

CAXA实体设计：如何实现自定义明细表与三维CAD关联

2011年10月28日 10:52 CCTIME飞象网
关于明细表的项目，除了国标中有一些普遍的规定外，企业一般都有自己的的企业标准，所以在二维工程图中自定义明细表项目非常普遍。在CAXA实体设计2009、2011中，可以自己随意定义明细表项目，并且能够与三维信息关联起来，使对应的三维信息自动填入明细表中。
下面向大家介绍一下详细步骤。

1.首先在二维工程图环境中定义表头：

（1）单击“样式管理”，在对话框中选择“明细表风格”->“标准”，然后在“定制表头”左边的窗口中按鼠标右键，弹出如图所示菜单。

（2）增加项目

用鼠标单击“增加项目”菜单，在列表框中的光标当前位置加入新行。如图所示。

（2）保存成模板。模板保存路径可以从“选项”对话框中查看。

（3）需要使用这个定制的明细表时，在新建文件时即可选择该模板。

2.在三维文件中添加对应的属性和属性值：：

（1）选择零件，单击右键，选择“零件属性”。在对话框中选择“定制”，输入定制属性的名称、选择类型、输入该属性的值。然后单击“添加”。如图所示。

（2）增加的属性显示后，单击“确定”按钮。

（3）保存三维设计环境。

（4）到二维工程图环境中选择投影该文件。

（4）然后“导入3D明细”。在“导入设置”中将明细表中的“产地”与三维设计环境中的“产地”对应起来，如图所示。

（5）导入的明细表，如图所示，增加了“产地”，并填写了产地的属性值“北京”。

自定义明细表项目并与三维关联为企业定制和生成明细表提供了极大的方便。
