为一个合格的模具设计师,3D装配是必须要会的,有一些客户或者出口模都要求3D做装配档,还有想用3D出图,就必须做成装配档,如何能快速的制作装配图档?我给大家分享一个方法。

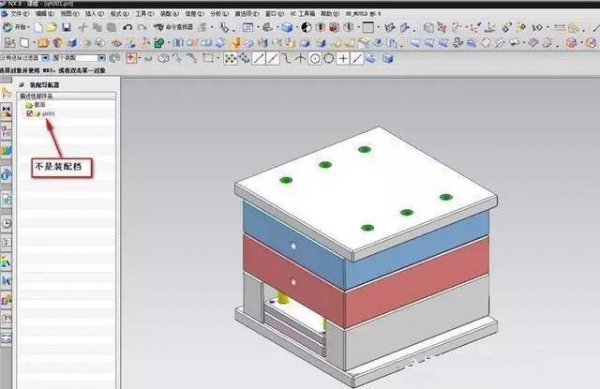

1.利用胡波外挂任意调出一套标准模胚,我们以一套模胚来作为例子,调出来的模胚是没有装配的,如下图所示

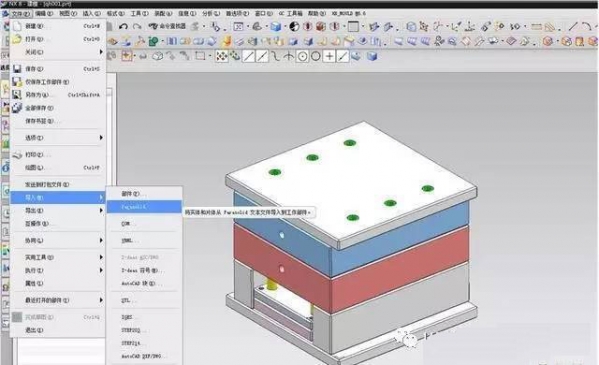

2.文件——导出——parasolid——选择整个部件——确定,导出X_T格式的图档。

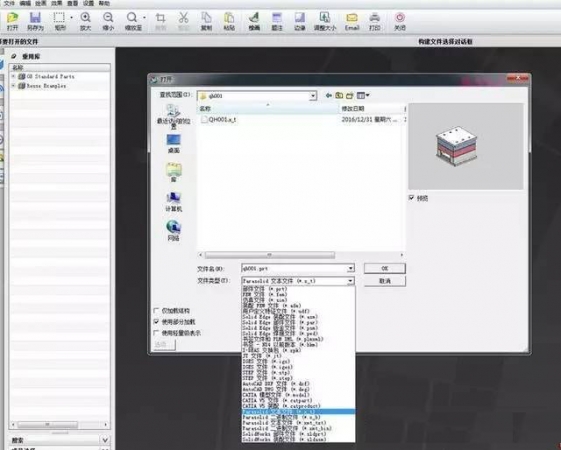

3.关闭当前的图档,打开文件,找到保存图档的路径,然后文件类型选择x_t格式,双击打开QH001。
4.用UG直接打开x_t格式的图档,就变成的装配图档。
游客,如果您要查看本帖隐藏内容请回复

5.修改组件名称
用UG直接打开x_t格式的图档,就变成的装配图档,但组件名称并不是我们想要的,我们要修改组件的名称。

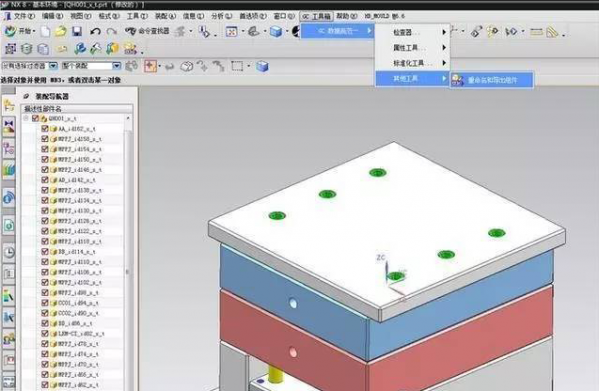

(1)GC工具箱——GC数据规范——其他工具——重命名和导出组件——重命名组件——选择面板——新名称输入001——应用

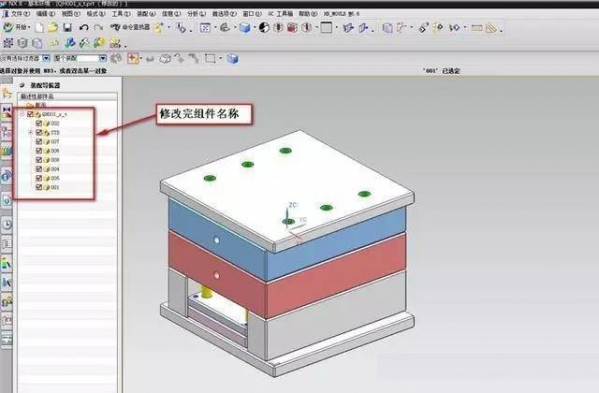

(2)将其他模板组件名称都按照此方式修改,结果如图所示。
