用UG怎么出这种多个角度的线切割电极？

sky81253512 · 发表于 2016-12-25 20:11:42

用UG怎么出这种多个角度的线切割电极，求图纸表达方式和DXF档！！！

优胜模具 · 发表于 2016-12-25 23:06:58

一、以电极基准面做截面曲线，整理线条，把椭圆弧重新倒圆，按斜度区分颜色，线条放第2层，模型第1层

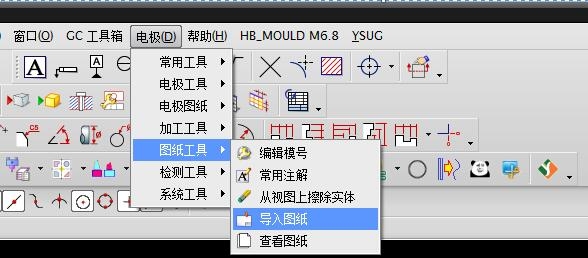

二、打开第1-2图层，从外挂指令导入线割图纸模板，自动出线割实体三视图

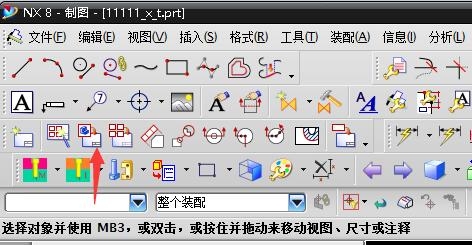

三、关闭第1层，打开第2层，插入线割截面曲线

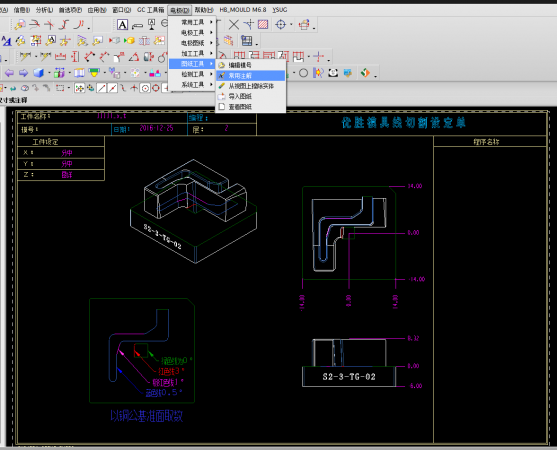

四、插入注释，线割图纸如上
