SOLIDWORKS 多实体的建模方式

宇喜科技

SOLIDWORKS多实体是SOLIDWORKS中一个非常有用的功能。在SOLIDWORKS中，对于模型的设定通常被大家所熟知的有以下几种类型：零件、装配体以及工程图。



其实还有一种划分，就是多实体。严格意义上来说，多实体既不属于零件也不属于装配体，但是保存格式可以使用.sldprt格式。这也就是说，在零件中可以包含多个实体。使用一个实体将多个不连续的实体连接起来，形成一个单独的实体，这也是多实体环境中常用的建模方法。



建立多实体一般分为四种方法：

一：可以在同一草图中画多个闭合并不相接、不重合的草图拉伸。

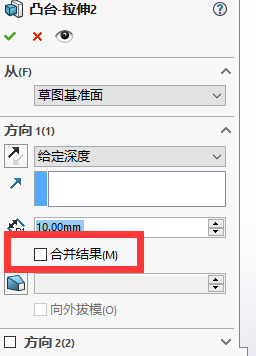

二：在现有实体上画新草图拉伸（拉伸选项里的合并结果不要打勾），或者画与现有实体不相接或不重合草图进行拉伸。

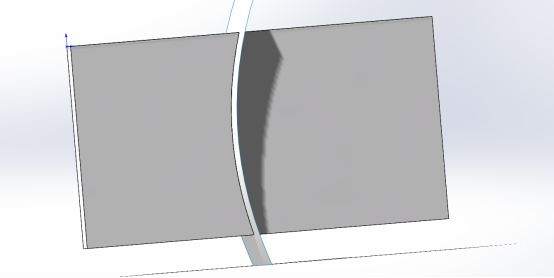

三：可以完全切除现有实体中间部分，或者用曲面对实体进行分割。






四：插入实体，通过在模型中直接插入零件的方法来获得多实体。



多实体的应用可以帮助我们灵活的处理零件，比如钣金、焊件类型的零件，可以通过多实体，替代装配体的构建过程，快速方便。
