技术热点 | Abaqus有限元分析初体验
通过  之前的学习,我们对Abaqus的界面和使用Abaqus进行有限元分析的基本流程有了一定的了解,就让我们来看一看下面这个简单的例子,来把我们刚学到的知识运用到实际中去吧。

问题:
640 - 2023-07-25T155819.228.png
如下所示悬臂梁结构,材料为结构钢,弹性模量为21000MPa,泊松比为0.3,上端面承受0.5MPa的均布载荷,试分析其应力和变形。
640 - 2023-07-25T155825.936.png

具体操作步骤
选择合适的单位制

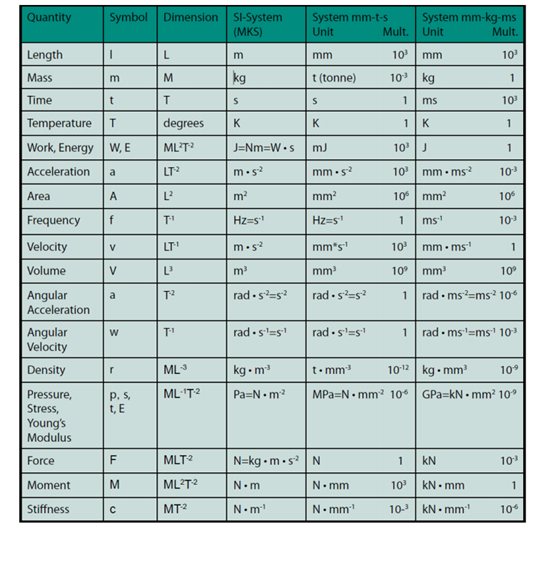

作为一款数值计算软件,Abaqus本身并没有默认设置的单位制,因此操作者需要对模型和其他物理参数的单位进行统一,本次分析采用的SI单位为:N、mm、t和s,此时应力单位为MPa。以下是一些常用的单位制转化表:

640 - 2023-07-25T161130.043.png


创建模型

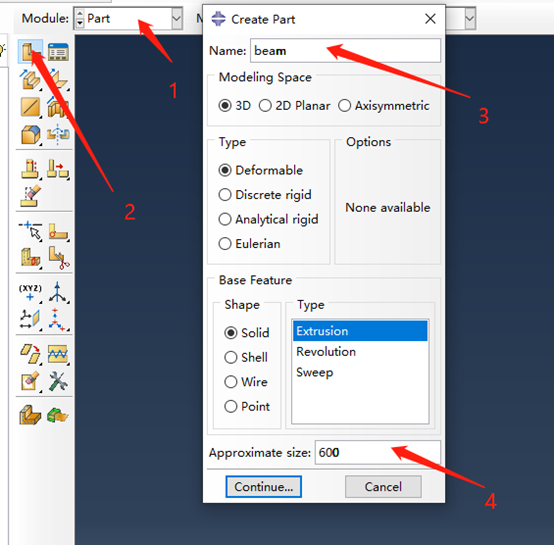

和其他的三维建模软件类似,我们可以通过草绘梁的二维轮廓(矩形)并拉伸矩形截面来创建三维可变形实体,首先将功能模块切换到Part模块,点击“Create Part”以创建新部件。在出现的对话框中,命名零件“beam”,并指定近似大小 600,其余保持默认。单击“Continue”,完成创建模型的基本设置:

640 - 2023-07-25T161134.593.png
在弹出的草绘界面下选择矩形绘制图表,并输入两对角点坐标,,注意,每输入一个坐标时按鼠标中键确定,然后进入下一个点的创建,创建梁截面如下:

640 - 2023-07-25T161139.272.png
同样,确定两点后再按鼠标中键,或者点击提示区的“Done”,完成草图绘制,同时退出草图,如下:

640 - 2023-07-25T161143.408.png

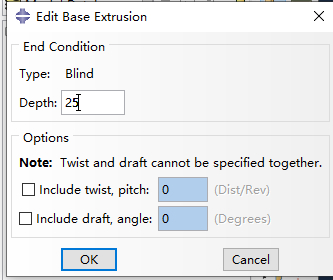

退出草图后弹出“Edit Base Extrusion”选项,选择拉伸深度为25,点击“OK”,完成梁模型的创建:

640 - 2023-07-25T161147.600.png
自此,模型创建结束,进入下一模块。

640 - 2023-07-25T161151.940.png

材料设置

切换到“Property”模块,点击“Create Material”,在弹出的对话框中选择Mechanical→Elasticity→Elastic,输入材料名称(步骤3,这里采取默认名字)和已有参数,点击“OK”完成材料创建:

640 - 2023-07-25T161156.245.png
点击“Create Section”,创建均质的实体截面,单击“Continue”,进入材料选择设置:

640 - 2023-07-25T161159.596.png
在弹出的窗口中选择之前创建的默认材料,点击“OK”完成截面材料赋予:

640 - 2023-07-25T161203.960.png

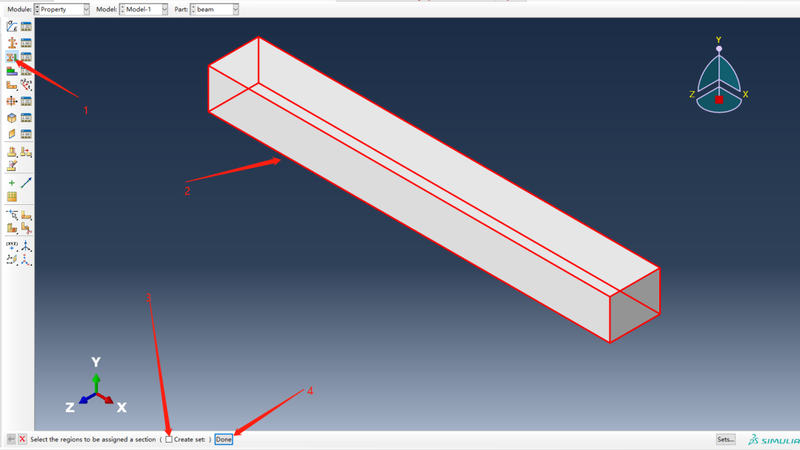

点击“Assign Section”,单击左键,选择几何模型,一般情况下取消步骤3中的可选项,单击“Done”,进入下一步:

640 - 2023-07-25T161208.298.png

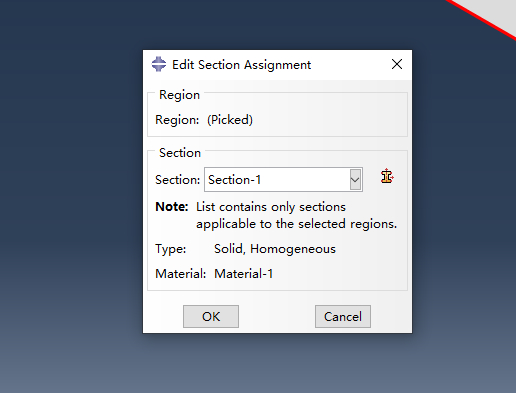

在弹出窗口中选择默认截面,如果创建了多个截面属性,可以下拉选择合适的截面,点击“OK”,完成横梁的材料属性设置,此时,横梁会以绿色的颜色显示,如果显示了其他颜色,均代表了材料设置有误。

640 - 2023-07-25T161212.146.png

装配

在Abaqus当中,装配是必需的一个步骤,即使是独立的零件分析,也需要创建一个装配体。把功能模块中切换到“Assembly”,选择需要分析的零件,点击“OK”,完成装配体的创建。

640 - 2023-07-25T161216.363.png


创建分析步

切换到“Property”模块,点击“Create Material”,在弹出本次分析是静力学分析,切换到“Step”模块,创建通用静力学分析,如下:

640 - 2023-07-25T161220.327.png

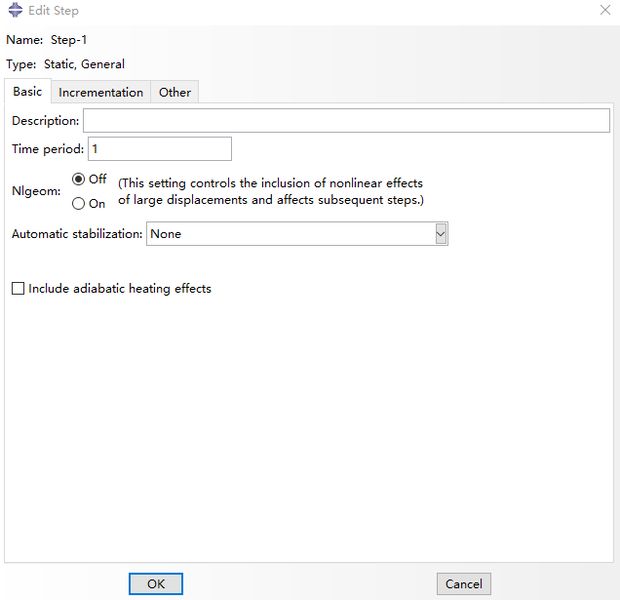

在弹出的窗口中保持默认设置,直接点击“OK”,完成分析步设置:




创建边界条件

切换到“Property”模块,点击“Create Material”,在弹出的对话框中选择Mechanical→El切换到“Load”模块,选择“Create Load“,依次点击如下选项,进入均布载荷创建界面:

640 - 2023-07-25T161228.771.png
选择模型上表面,左键点击“Done“(或直接在空白处按鼠标中键)确定:

640 - 2023-07-25T161238.058.png
在弹出来的对话框中输入载荷数据,点击“OK“,完成载荷的创建。

640 - 2023-07-25T161242.164.png

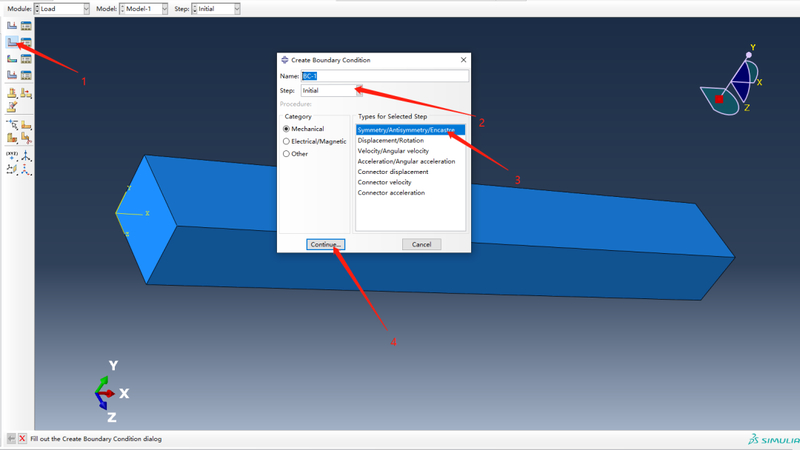

选择“Create Boundary Condition “,依次点击如下选项,进入边界条件创建界面:

640 - 2023-07-25T161246.497.png

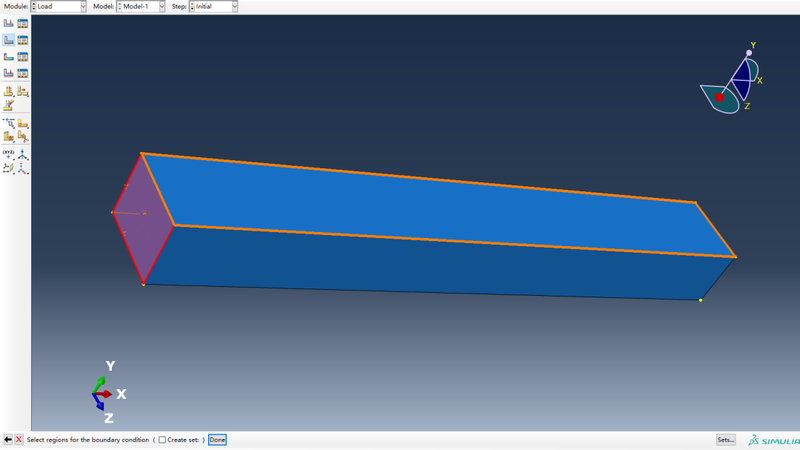

在弹出的对话框中选择左端面,按鼠标中键确定:

640 - 2023-07-25T161250.837.png
选择完全固定选项,左键点击“OK”,完成约束条件设置。

640 - 2023-07-25T161254.853.png


网格划分

切换到“Property”模块,点击“Create Material”,在弹出的对话框中选择Mechanical→Elas完成以上步骤后进入网格划分模块,其实之前的操作没有涉及到有限元离散的概念,整个仿真流程已经完成了大半,这就是Abaqus这类工程软件的优势,它们将复杂的数学问题以傻瓜式的流程化去表达,减少了设计工程师与仿真工程师之间的技术堡垒。另外,经过前面的操作,相信读者都已经对软件的界面和操作有了更加详细的了解,在接下来的说明会更加简单明了。

切换到“Mesh”,依次点击以下按钮:ticity→Elastic,输入材料名称(步骤3,这里采取默认名字)和已有参数,点击“OK”完成材料创建:

640 - 2023-07-25T161300.695.png

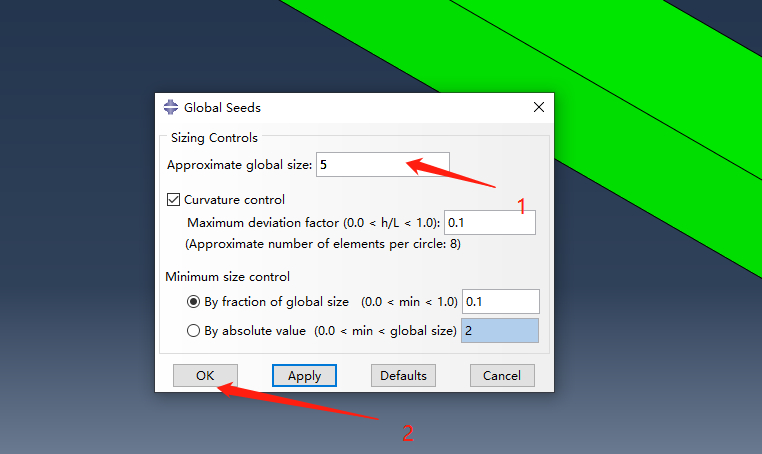

在弹出的窗口设置网格尺寸,如下:

640 - 2023-07-25T161305.111.png
执行网格划分,如下:

640 - 2023-07-25T161309.323.png

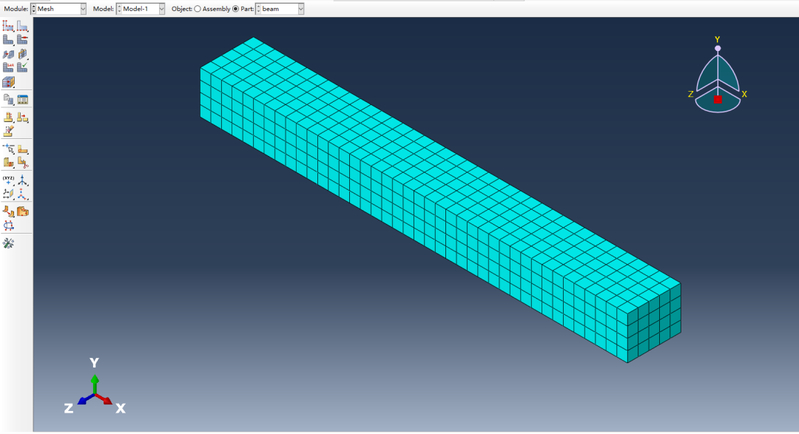

完成划分网格后显示如下:

640 - 2023-07-25T161313.333.png


创建作业

完成网格划分后进入Job模块,创建名字为“Press”的作业,依次点击以下按钮:

640 - 2023-07-25T161317.195.png

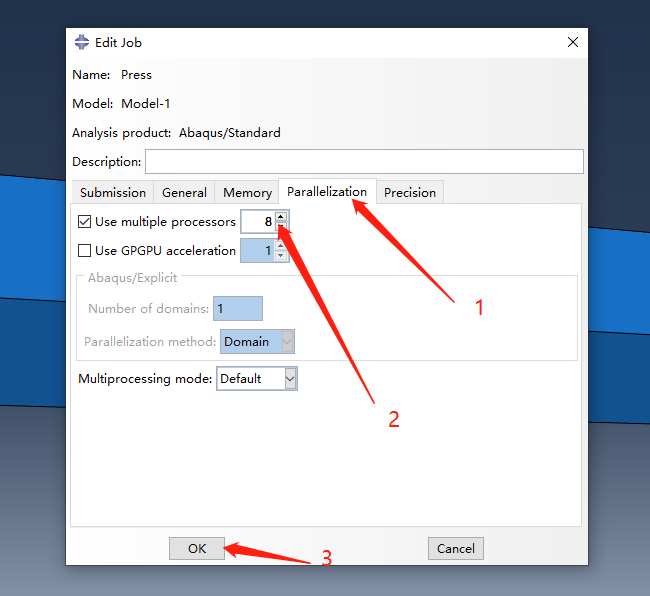

在弹出的窗口设置调用求解核心,完成作业的创建:

640 - 2023-07-25T161321.291.png

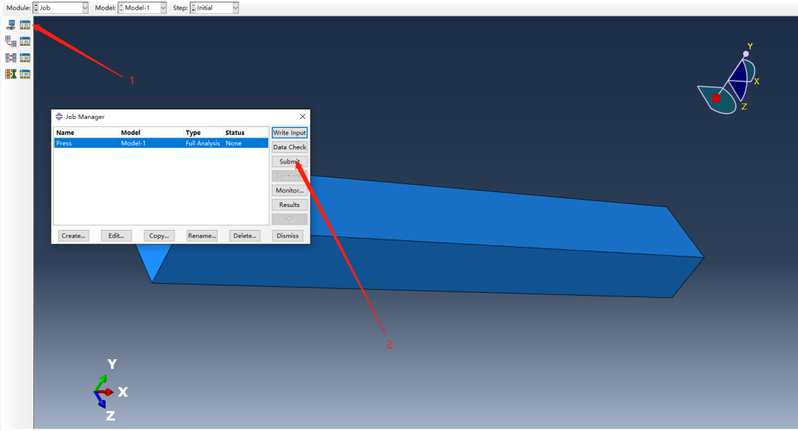

进入作业管理器,提交计算如下:

640 - 2023-07-25T161325.873.png
计算完成后可以直接在作业管理器中进入后处理模块。

640 - 2023-07-25T161334.178.png


后处理

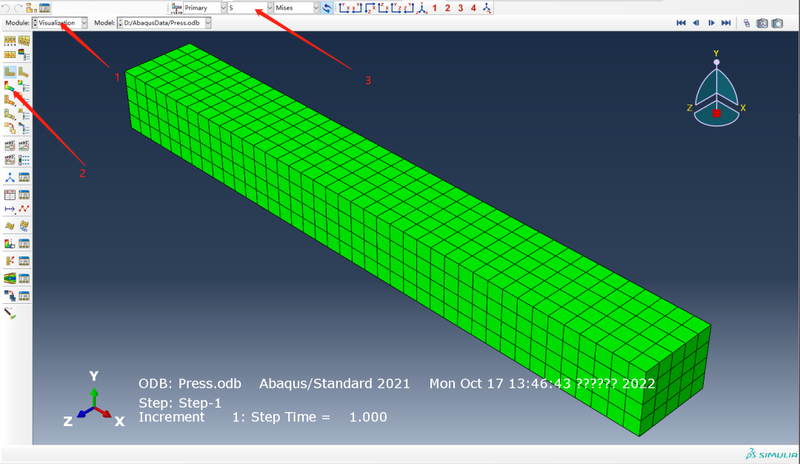

初始进入后处理模块时显示如下界面,默认是应力的显示,此时还没有显示应力的结果:

640 - 2023-07-25T161338.728.png

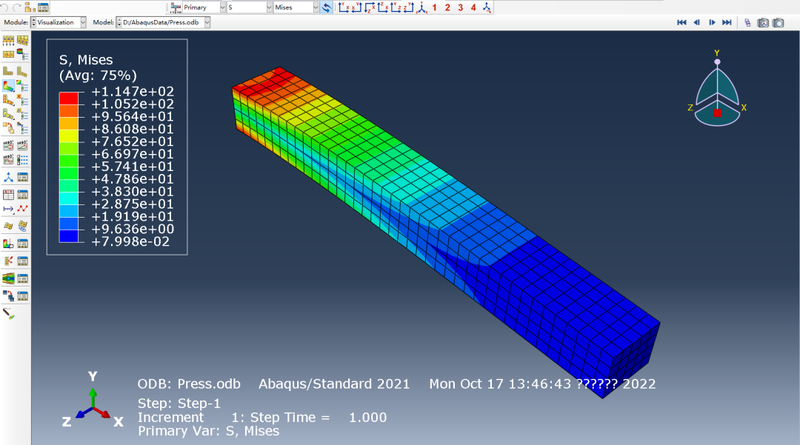

如上,执行完步骤3后显示应力结果如下:

640 - 2023-07-25T161342.793.png

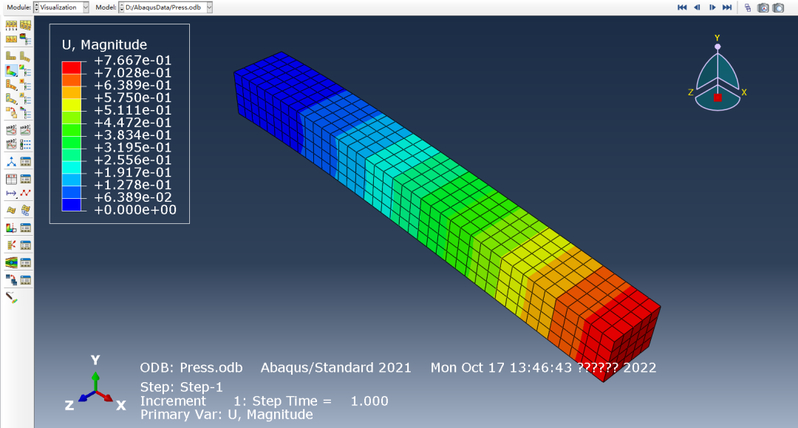

调整步骤2中的结果选项,选择为变形结果,如下:

640 - 2023-07-25T161346.731.png

更多请关注宇喜科技官网达索solidworks广州宇喜资讯科技有限公司 (yuxitech.com)
