如何在HyDrawCAD中实现液压元件符号的自定义

1f1e33 · 发表于 2023-6-8 13:41:00

HyDraw是一款使用自带二维CAD引擎的油路设计软件，其二维 CAD 界面和命令行控件与AutoCAD相似，能够快速设计专业、无差错液压回路，自动生成物料清单。

使用HyDrawCAD设计液压原理图有以下优势：依照ISO1219-1:2012标准绘制液压原理图；在设计中应用数据库数据，且数据与液压元件符号关联；自动生成BOM表和阀孔列表；原理图可以直接导入到MDTools软件生成三维阀块模型。

虽然HyDrawCAD自带有非常多类型的元件符号库，但对于库中没有的元件符号，我们该如何做自定义呢？

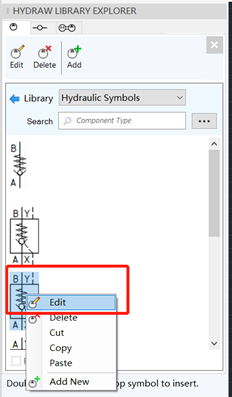

首先在符号库界面找到想要自定义的符号类型，选择编辑库文件。

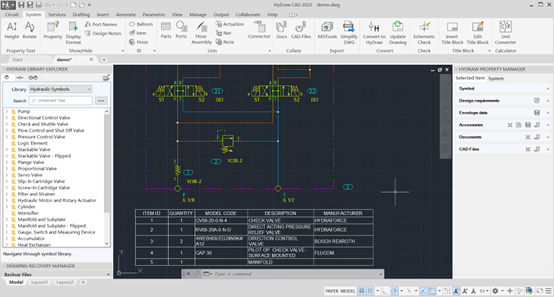

找到类似符号并复制一个出来，选择编辑。

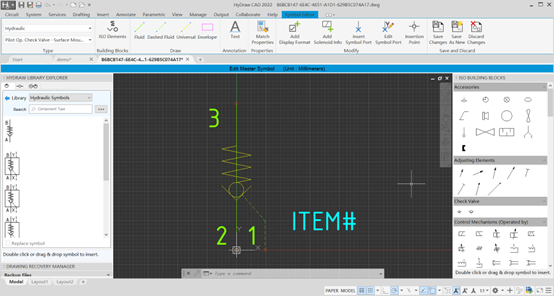

进入到符号编辑界面。在这里我们可以对符号中不需要的部分进行删改，或是用右侧的符号块进行添加；也可以编辑端口信息。例如在这个实例中，我删去了Y端口和元件四周的方框，并对端口信息做了修改。

得到修改完成的符号后便可以将其保存在符号库中，便于以后的调用。

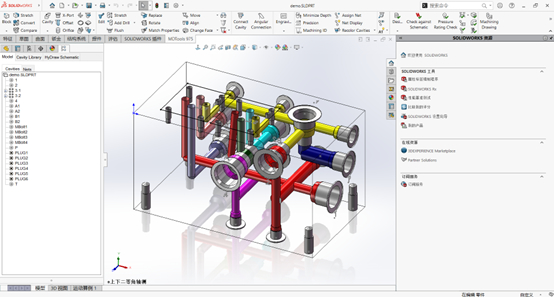

使用HyDraw CAD和MDTools联合设计阀块，方便快捷。在HyDraw中生成的原理图，都有相应的孔腔对应。将HyDraw原理图直接导出至MDTools，相同油路的孔腔会用相同颜色进行标注，在阀块设计时依照不同的孔腔颜色进行连接即可，极大节约了设计时间。
