如何使用HyDraw快速完成液压原理图设计

DDSoft2018

摘要：本文介绍利用液压二维原理图软件HyDraw设计为企业提升的效率。在二维原理图工具HyDraw中绘制原理图并可以通过三维设计阀块模型，因此相对传统设计效率带来了极大的提升。
      今天主要介绍液压二维原理图软件HyDraw基本使用操作，MDtools三维阀块设计请查看小编的其他文章。
一、        打开软件之后可以看到软件有2种方式可以快速选择液压符号

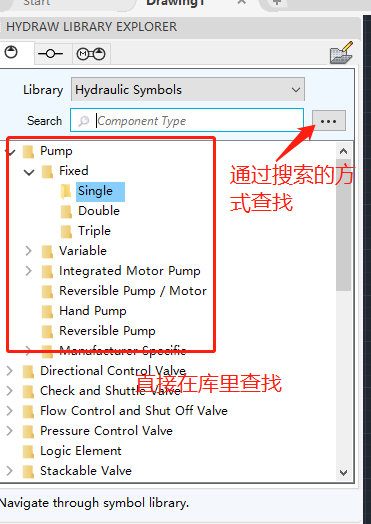

二、        我们以通过搜索的方式查找为例，可以选择类型、模型名称、制造商等信息搜索所需的符号

三、        通过双击或拖动的方式将符号放置在绘图区域

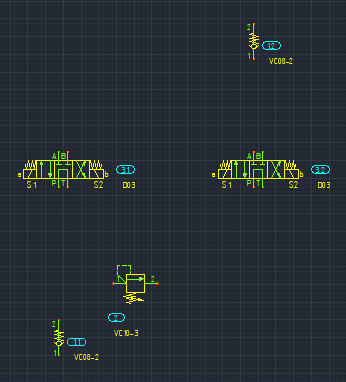

四、        我们可以同样的方式将所需要的设备全部添加到图纸中

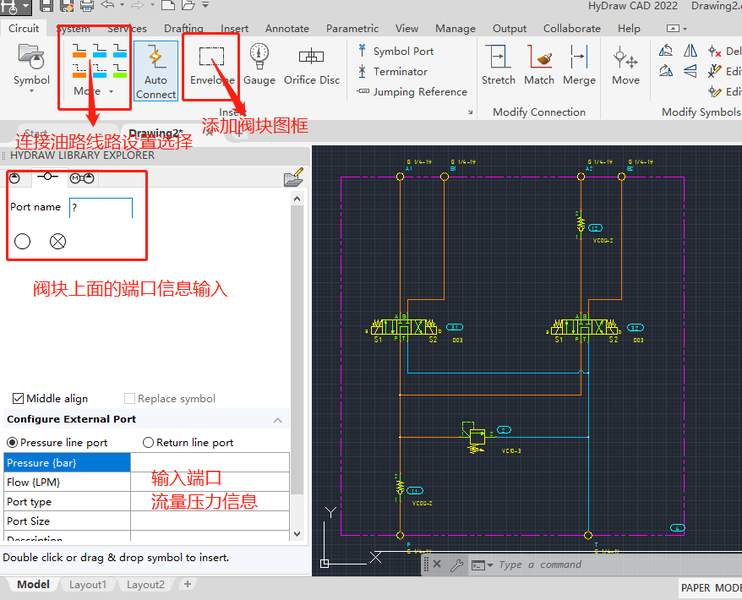

五、        连接各个设备的油路，添加阀块图框及设置各个端口的信息

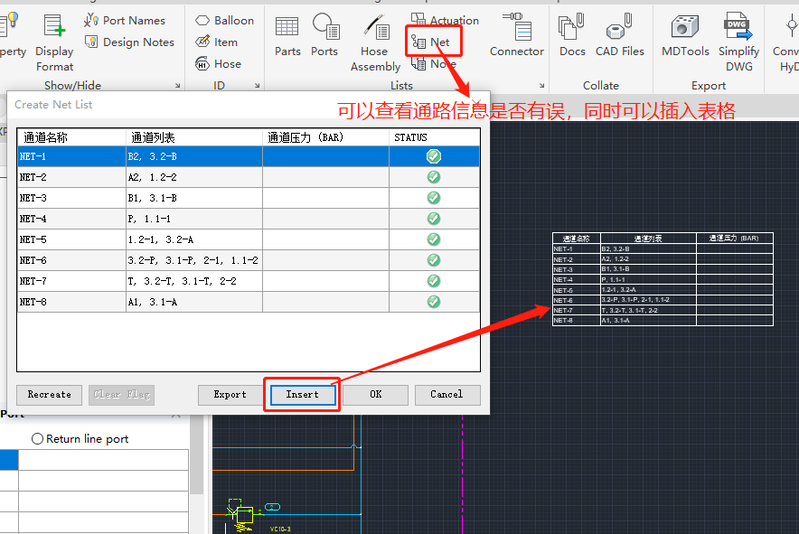

六、原理图设计完成，可以查看各个通道是否有连接错误或者有为连接的设备，并且可以插入到图纸中。

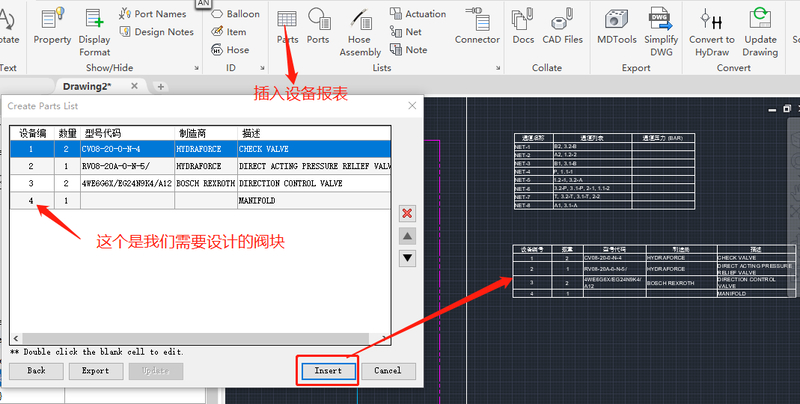

七、检查完通道问题，再将报表插入到原理图中

这样整个原理图就完成了，当然我们还可以导出到MDtools中进行阀块的设计。
如有问题欢迎讨论。
