公差速查手册9.0(软件版)

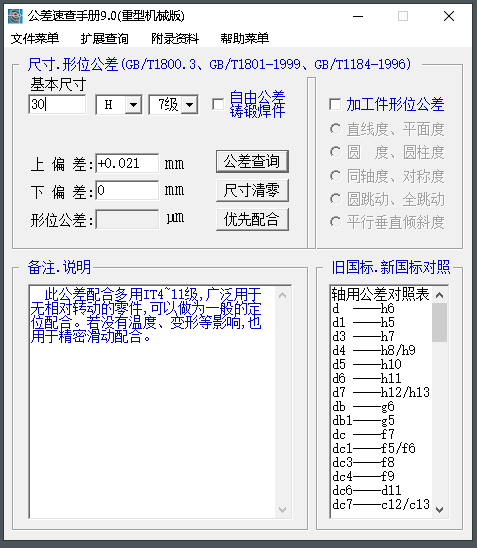

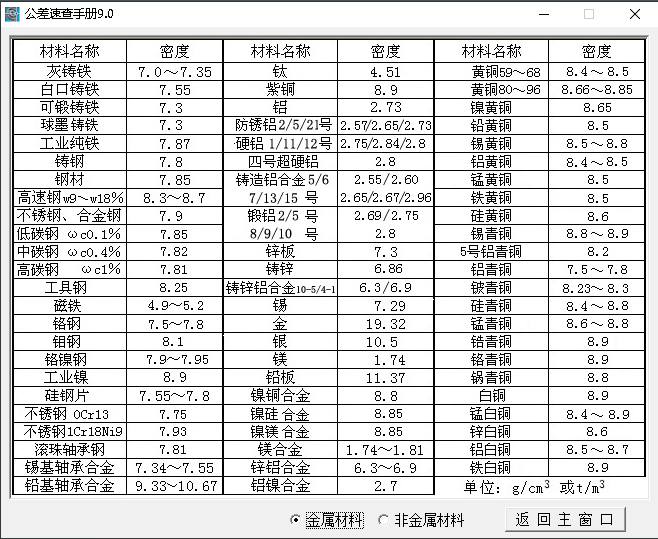

公差速查手册9.0是一款简单实用的公差查询软件,能快速查询各种机械公差,包括自有公差,形位公差,螺纹公差,材料密度,计量单位等,为您节省了大量的查阅手册的时间!

【功能特点】

  可查询工件的加工公差(0~10米范围)

  形位公差、铸锻件公差(0~10米范围)

  自由公差(0~20米范围)

  焊接公差(0~50米范围)

  螺纹中径公差、锥度公差、轴承公差等

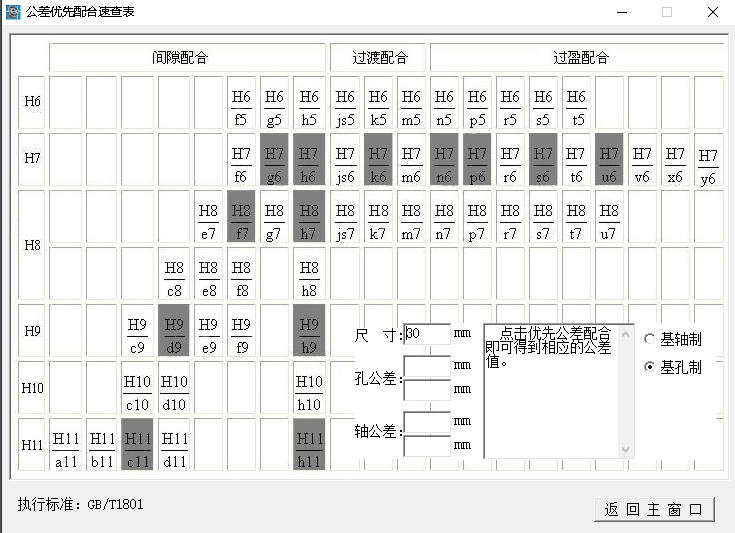

【公差配合】

  最新公差级别分为01、0至18级,本软件仅提供了常见的1至16级数据。

  常规公差配合:

  孔轴游合选:H/g

  孔轴滑合选:H/h

  穿销带键选:H/j

  嵌入铜套选:H/n

  红装压入选:H/r

  孔轴配合一般采用基孔制的同级配合。

【形位公差简介】

  形位公差包括:形状公差(直线度、平面度、圆度、圆柱度、圆跳动、全跳动)和位置公差(同轴度、对称度、位置度、平行度、垂直度、倾斜度)。

  一、形状公差

  1. 直线度

  直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差,如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

  2. 平面度

  平面度表示面的平整程度,指测量平面具有的宏观凹凸高度相对理想平面的偏差,一般来讲,有平面度要求的就不必有直线度要求了,因为平面度包括了面上各个方向的直线度。

  3. 圆度

  圆度,是指工件横截面接近理论圆的程度,工件加工后的投影圆应在圆度要求的公差范围之内。

  4.圆柱度

  圆柱度,指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差,限制了被测圆柱面的形状误差,是圆柱的实际形状相对理想形状的最大允许变动量。

  圆柱度和圆度的区别:圆柱度是相对于整个圆柱面而言的,圆度是相对于圆柱面截面的单个圆而言的,圆柱度包括圆度,控制好了圆柱度也就能保证圆度,但反过来不行。

  圆柱度和圆度的作用:柴油机的结构中有多处规定了圆柱度和圆度,如发动机的活塞环,控制好活塞环的圆度可保证其密封性,而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。

  二、位置公差

  1.平行度

  平行度,指两平面或者两直线平行的程度,即其中一平面,边相对于另一平面,边平行的误差最大允许值。

  2.垂直度

  垂直度:用于评价直线之间、平面之间或平面与直线之间的垂直状态,公差带为垂直于基准线,面的两个平行平面之间的区域,两个平行平面间的距离为t,t=0.06,被测线,面必须位于这两个平面之间。

  3.倾斜度

  倾斜度,与垂直度相似。



链接:https://pan.baidu.com/s/1DFmumllStw4XI1Y9ZyV9aw?pwd=91ri
提取码:91ri
--来自百度网盘超级会员V9的分享
