SOLIDWORKS使用EXCEL设计表批量添加配置

1f1e33

SOLIDWORKS的配置功能可以在一个模型文件中创建不同的状态，通常应用于相似产品和系列化产品的设计。配置可以应用于零件、装配体、工程图、有限元分析、模拟工艺路线等很多方面。
配置的优点是能够在单一的文件中对零件或装配体生成多个设计变化，大量减少模型创建时间，极大提高工作效率。熟悉配置的原理和使用方法会令我们的设计工作事半功倍。

在通常的情况下我们会通过在ConfigurationManager中右键当前零件选择添加配置，输入名称和说明的方式来手动添加一个基于当前零部件状态的新配置。但是，当我们需要添加几十甚至上百种配置的时候，这种方式就显得有些效率低下了。这时我们可以选择使用EXCEL设计表的方式来批量添加以及驱动配置，本文将以添加法兰盖配置为例来介绍如何使用系列零件设计表格创建配置。
首先选择最上方的插入——表格——Excel设计表，然后选择自动生成。

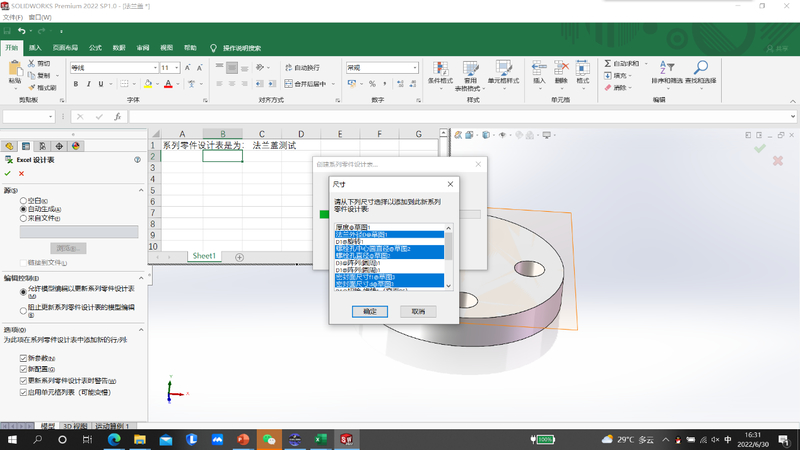

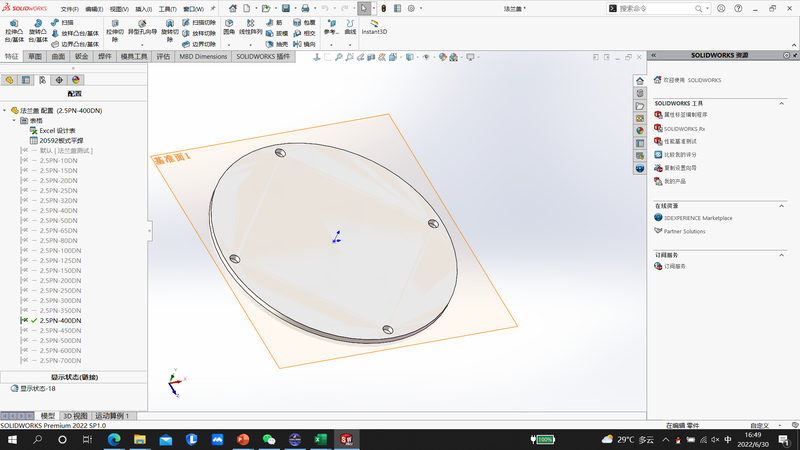

在弹出的窗口中选择所有想要通过设计表驱动的尺寸，SOLIDWORKS将自动生成工作设计表。设计表第一列为配置名称，后几列为所选尺寸。在尺寸列中填入对应数据后软件将根据设计表内容自动创建所有的配置。



以上就是使用Excel表格批量添加配置的方法介绍了，相信将其灵活运用到工作中会给我们带来极大的便利。
