NX一键逆向造型

优胜周平老师

NX一键逆向造型

逆向工程（又称逆向技术），是一种产品设计技术再现过程，即对一项目标产品进行逆向分析及研究，从而演绎并得出该产品的处理流程、组织结构、功能特性及技术规格等设计要素，以制作出功能相近，但又不完全一样的产品。逆向工程源于商业及军事领域中的硬件分析。其主要目的是在不能轻易获得必要的生产信息的情况下，直接从成品分析，推导出产品的设计原理

逆向造型一般遵循的是结构分析→获取区域特征点→创建构造曲线→创建构造面的过程。但是对于玩具、艺术品这类产品，存在大量的不规则曲面，如果逐个面去进行构面，毫无疑问，工作量是巨大的。

随着NX版本的升级，逆向造型方面功能也在不断的优化完善。以下介绍一个在NX1926版本中新增的功能，可实现复杂产品的“一键逆向造型”。

打开NX软件，导入STL文件，收敛体

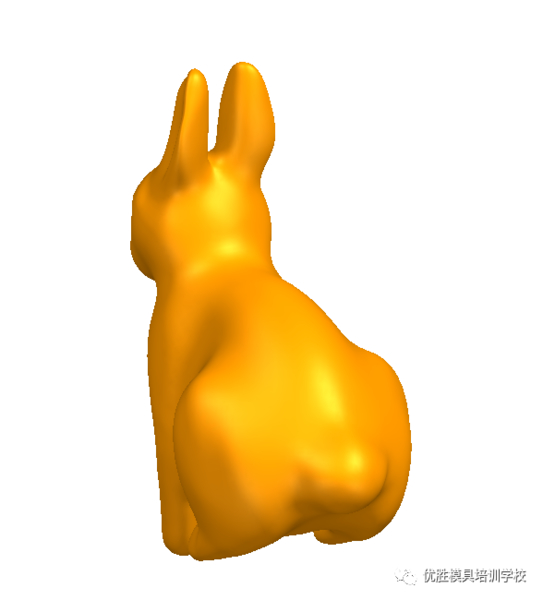

STL文件导入以后，由于扫描误差的原因，逆向点云上可能存在各种缺陷，如下图，需要在逆向建模前进行优化。



我们可以进入编辑--小平面体进行填充和光顺优化处理等

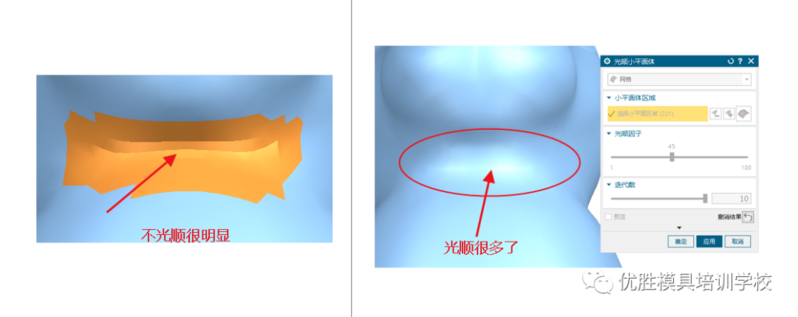

进行光顺处理，中间的光顺因子、迭代数大家可以自行调整





有破孔的地方，使用【填充孔】功能，对开放区域进行填充处理。



在完成了小平面体的优化后，接下来，将进行最为关键的一个环节：一键逆向造型。

插入--【NX创意塑型】--任务环境



点击页面上的【从小平面创建框架】



根据逆向对象及精度要求，调节“面大小”。点击确定，即可一键完成造型的逆向

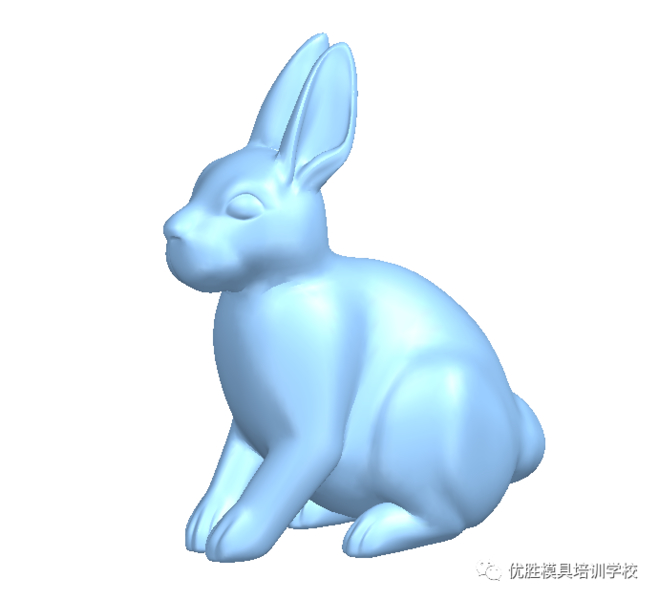

最终结果如下图所示



以上就是NX一键逆向造型的全部内容，适用于NX1926以上的版本，以后碰到让大伙头痛的STL文件，相信会给大家很多帮助的。记得点赞！！！
