NX工程图之局部放大图标签设置方法

优胜周平老师

NX工程图之局部放大图标签设置方法

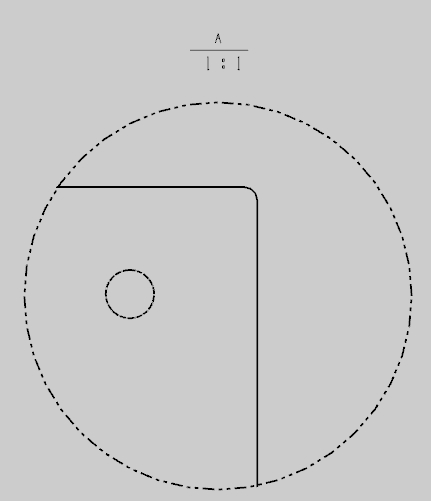

前几天都有学员问过我，视图标签和比例之间添加符号“—”不知道怎么调出来。在NX工程图中，做完局部放大图后，默认的局部放大图标签是带有字母前缀的上下结构（图1）。



图1

按机械制图标准，局部放大图标签是不需要字母前缀的，只需在视图标签和比例之间添加符号“—”（图2）。



图2

针对这种情况，通常我们在做完局部放大图后，会对局部放大图的标签进行设置，在视图比例前添加前缀“<A>”，以达到我们需要的效果（图3）。



图3

但是，在NX9.0版本中，当我们设置完局部放大图标签后，并不会出现我们需要的效果，而是在视图名称和比例之间出现符号“二”（图4）。



图4

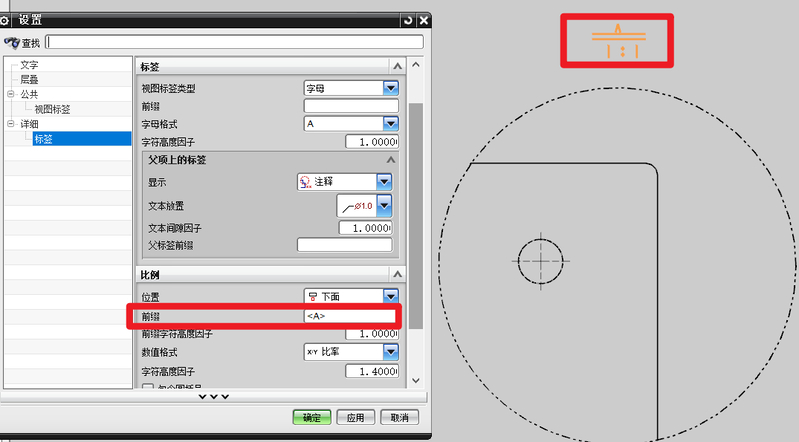

为了解决这个问题，我们可以对视图标签做进一步修改。将视图比例的“前缀字符高度因子”提高（如1.5）。这样修改完成以后，视图标签与比例之间就不会出现符号“二”，而就会出现我们需要的效果（图5）。



图5

xkbgood

老师，我的改了后比例和横线很近。
