NX高版本草图功能介绍

优胜周平老师

NX高版本草图功能介绍

草图功能与之前的版本相比，发生了很大的变化（图1），很多人使用草图时会觉得有些不习惯。本文就给大家介绍下NX1953的草图相比于之前版本的一些变化。



图1

1.尺寸及几何约束

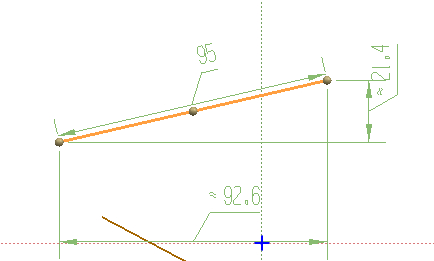

NX1953的第一个变化是在功能区中没有之前版本有过的尺寸及几何约束功能图标。在NX1953中如果想要进行尺寸约束的话，选择需要约束的对象，软件会自动将选中对象的所有关联尺寸显示，然后设计者可以根据实际情况，对需要的尺寸进行修改（图2）。


图2

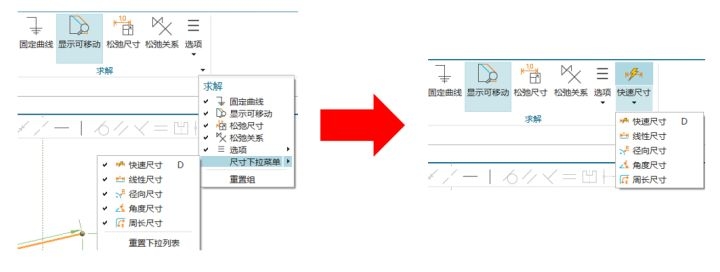

当然，我们也可以对功能区进行定制，将尺寸标注功能显示出来，这样就可以像之前的版本那样使用尺寸约束功能（图3）。



图3

对于几何约束，NX1953取消了几何约束对话框，并精简了一些几何约束。在新版本中做几何约束时，只需要选择对象，然后在快速提示窗口中选择对应的约束即可（图4）。


图4

虽然几何约束做完了，但是在对象上面并不会显示对应的几何约束图标（图5）。如果需要显示几何约束图标，就不能使用上述方法进行几何约束。我们需要在功能区“选项”下面先打开“显示持久关系”与“创建持久关系”两个功能按钮（图6），然后再按照之前的方法对对象进行约束，这样就可以在对象上面显示几何约束图标了。


图5




图6

2.松弛尺寸和松弛关系

NX1953草图新增了“松弛尺寸”和“松弛关系”两个功能。这两功能可以使草图暂时不存在尺寸或关系约束，自由移动（图7）。


图7

3.着色区域显示

NX1953草图新增了“着色区域显示”功能，可以在草图绘制完成后，自动检查草图是否封闭，若封闭则会显示着色区域（图8）。该选项在【菜单】--【任务】--【草图设置】中进行选择（图9）。



图8


图9

以上就是NX高版本草图的一些新变化，希望能在大家使用该版本草图时有所帮助。
