[原创教程] NX1980孔特征不一样的操作

 荐 [复制链接]
发表于 2022-2-27 16:38:16 | 显示全部楼层 |阅读模式
原先NX以前的老版本，打孔是一定要有平面的，哪怕是没有平面，也要创建一个基准平面再来打孔，现在的高新版本有很多不一样的做法，供大家参考学习一下。

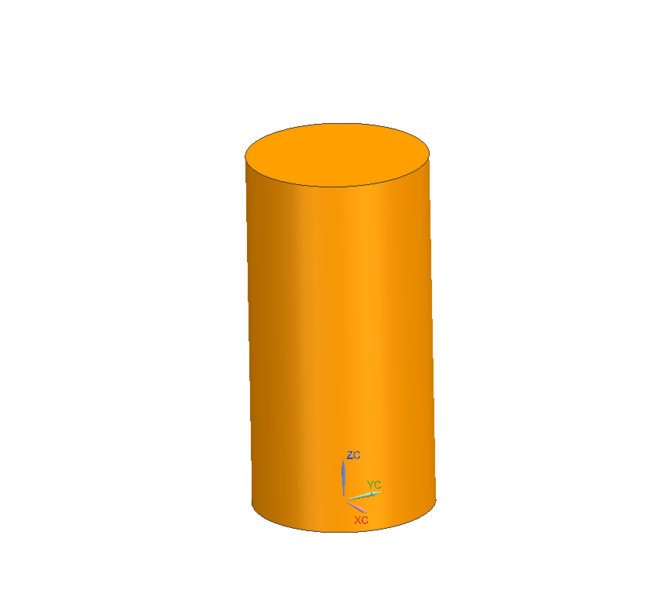

1.UG非平面打孔

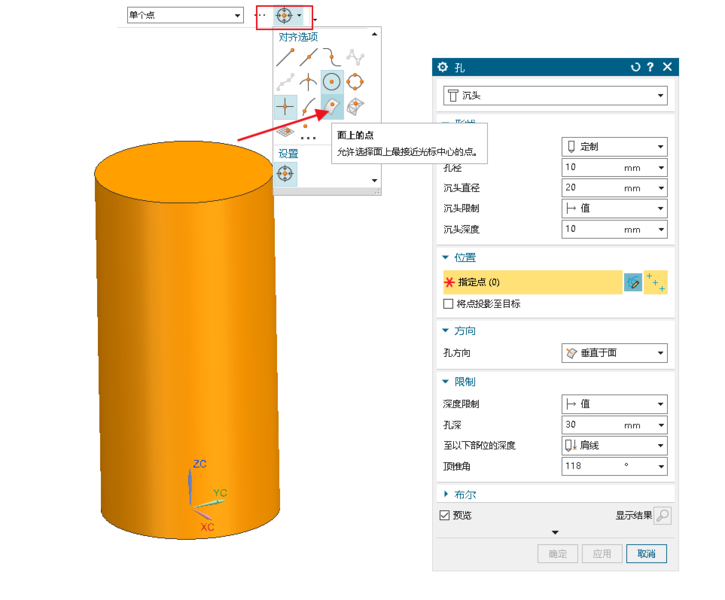

捕捉点，打开【面上的点】
打好的孔

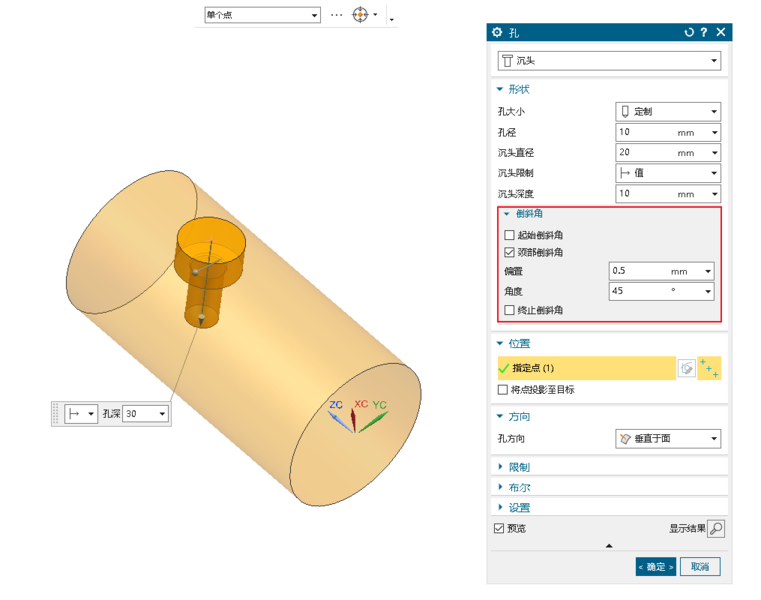

还可以做工艺斜角

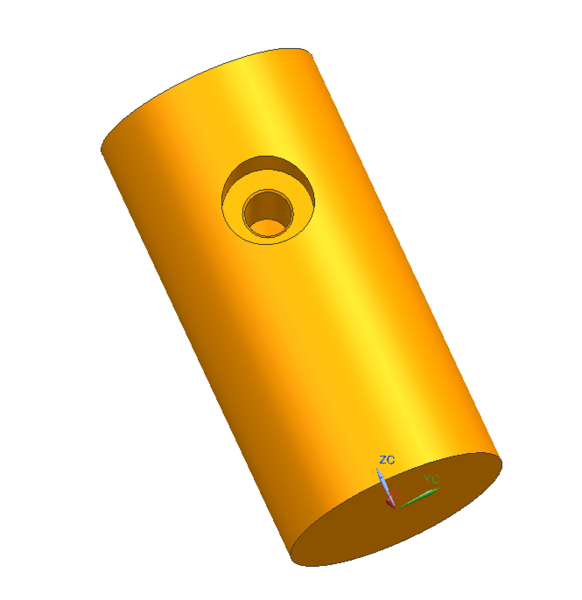

做好的工艺孔

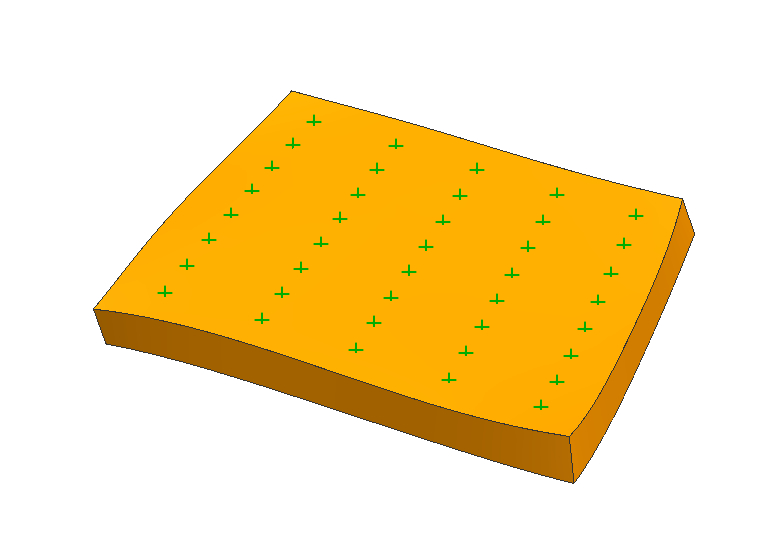

不规则面

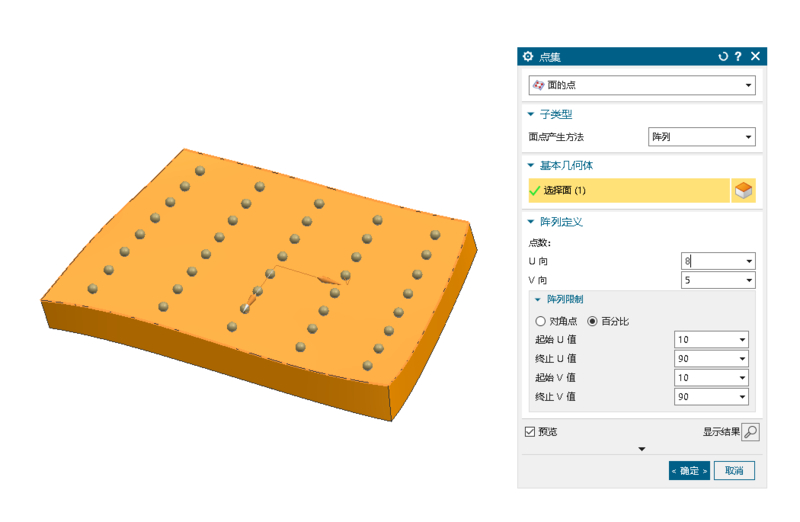

插入-基准-点集

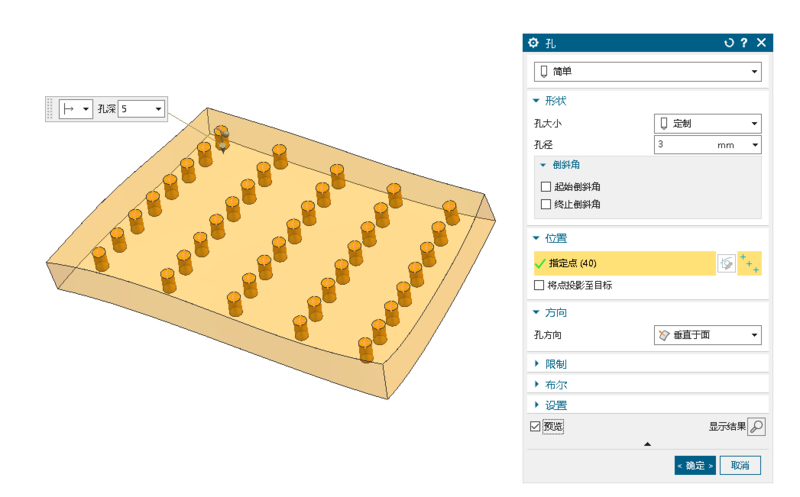

直接框选

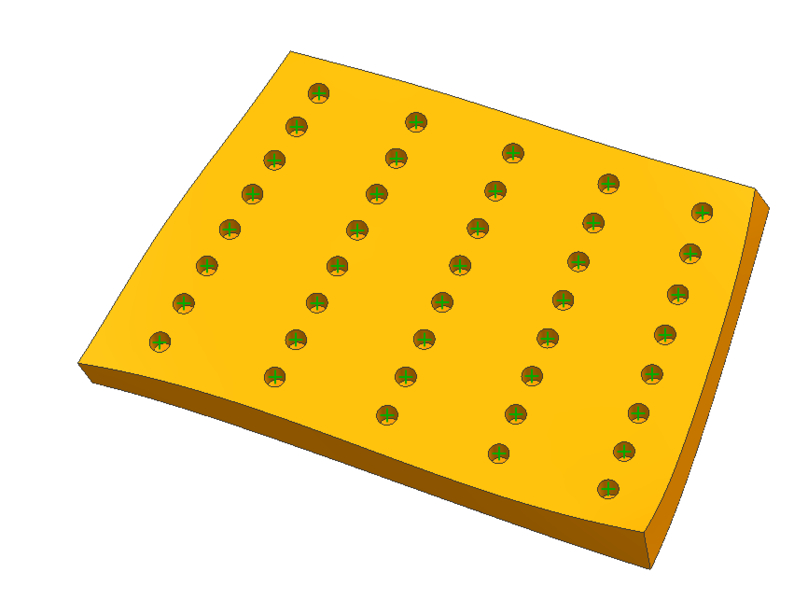

打好的孔

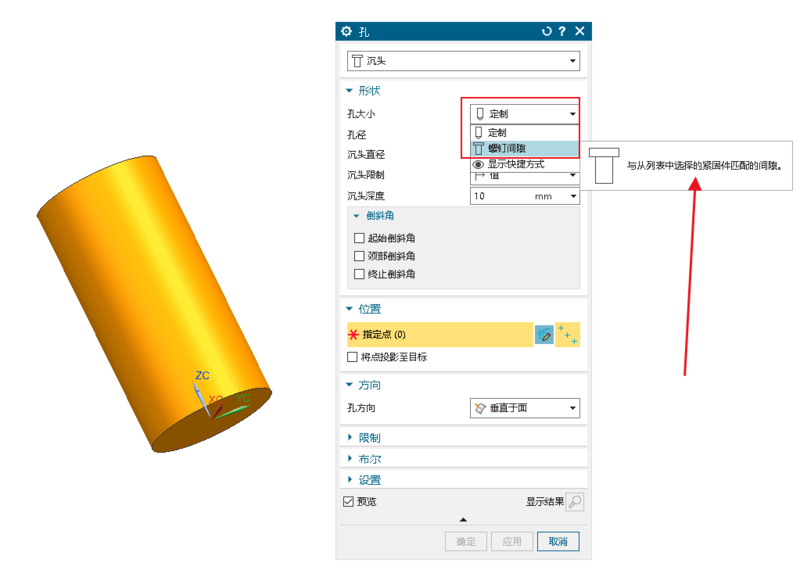

2.打螺纹过孔
H13的配合，可以看到配合孔直径，调置工艺斜角

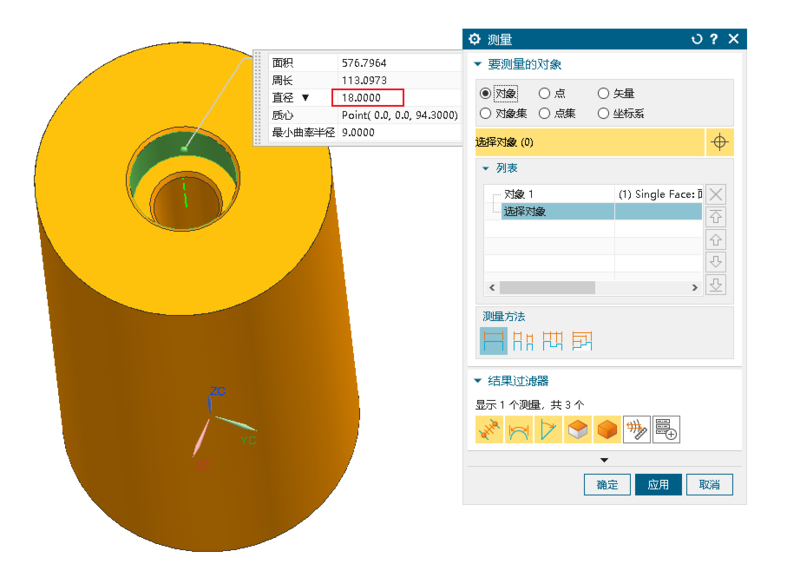

测量看到沉孔配合直径



【温馨提示】技术问题请优先发到问答专栏，优胜教师团队将及时回复，谢谢！
回复

使用道具 举报

发表于 2022-3-24 18:41:55 | 显示全部楼层
一样的啊，点和矢量，一直都是这么操作的啊
