[产品设计] 环形折弯--轮胎

[复制链接]
发表于 7 天前 | 显示全部楼层 |阅读模式

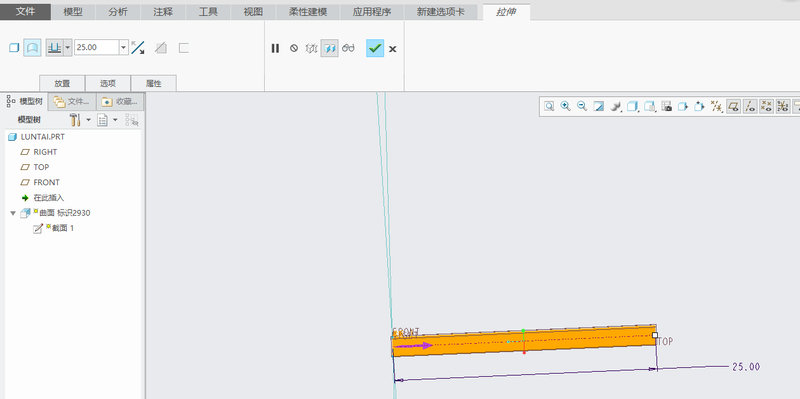

1,先拉伸出一个曲面,尺寸自己定

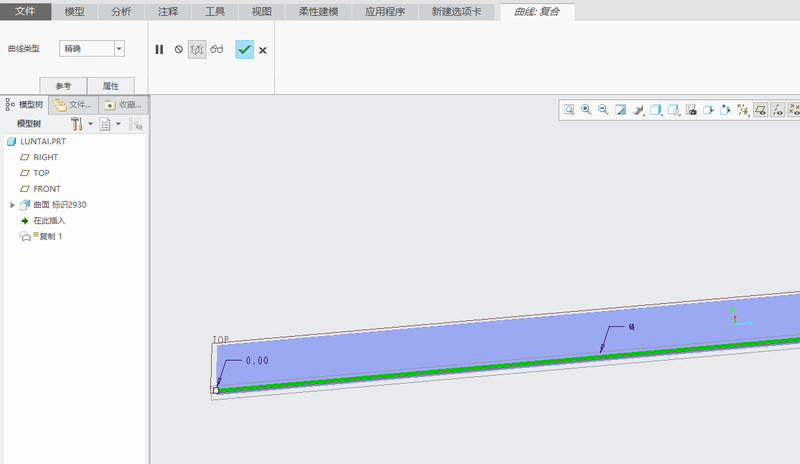

2,把曲面上的一条边复制粘贴出来
3,在复制的曲线上打个点

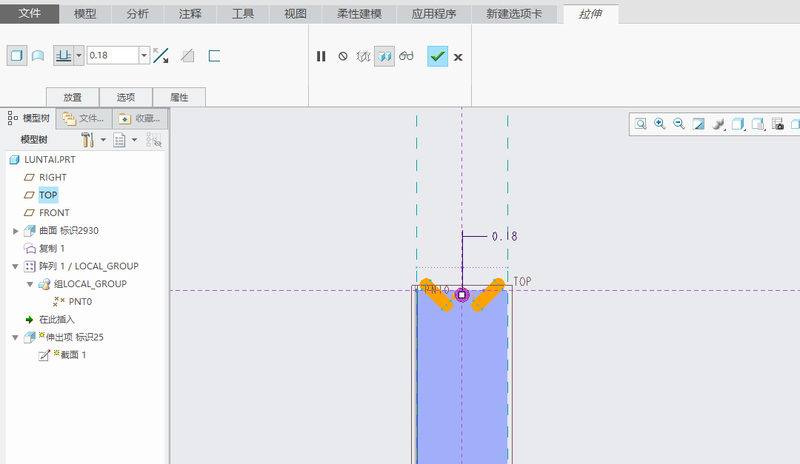

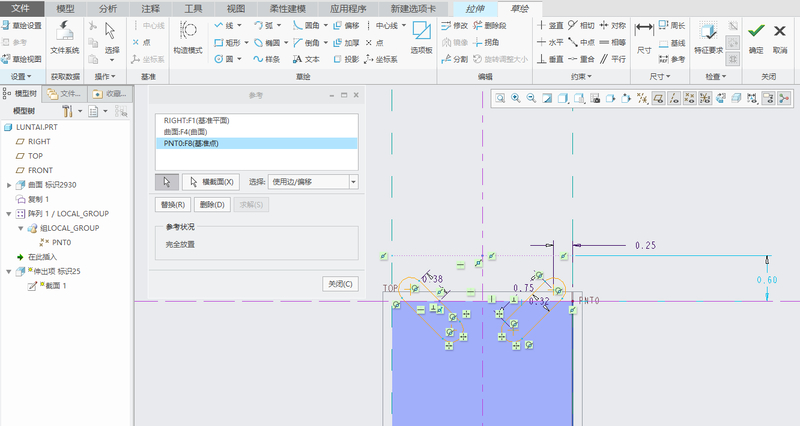

4,拉伸出轮胎的齿轮

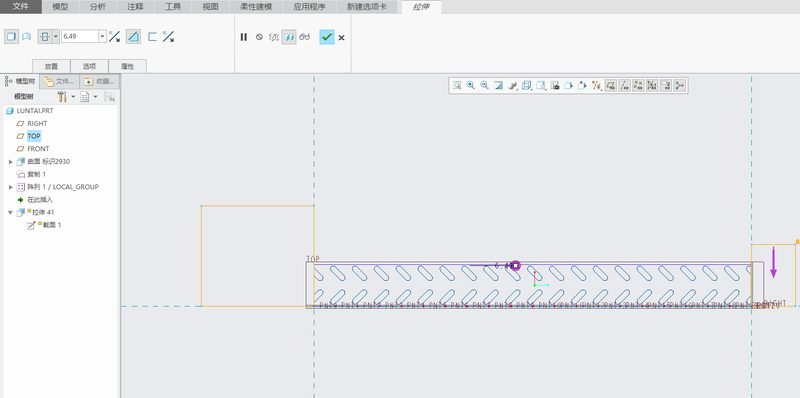

5,把步骤3和步骤4合并为一个组进行阵列
6,进行尺寸阵列(通过点的驱动)
7,把两端多余的不平整的拉伸切除
8,把曲面进行实体化
9,在两边分别做两个基准平面用来做环形折弯

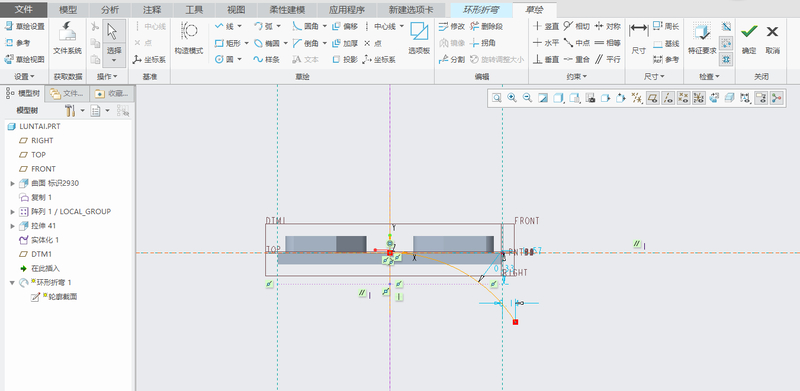

10,点环形折弯指令进入画轮廓线的界面,轮廓线根据自己需要而绘制
郁闷中
