扫描-线性关系式的运用

优胜产品唐老师 · 发表于 2019-10-24 16:29:27

本帖最后由优胜产品唐老师于 2019-10-24 16:31 编辑

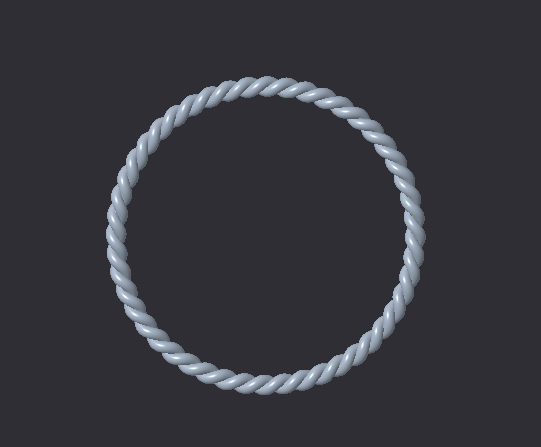

今天给大家分享一下这根绳子的操作：

第一步：草绘出绳子的最大尺寸

第二步：通过扫描指令选择草绘的线为原始轨迹线进行扫描

第三步：扫描里面的草绘图标进行草绘画扫描的截面

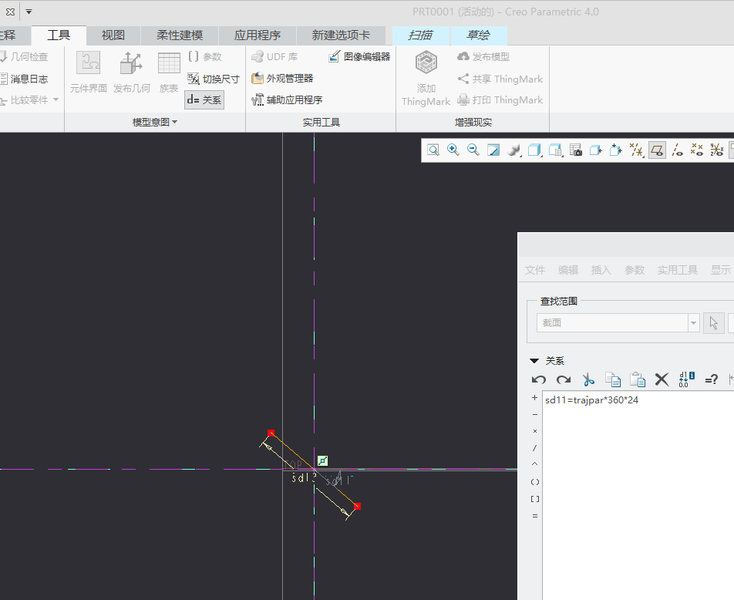

第四步：让角度通过线性关系式让直线沿着草绘轨迹线上下起伏的转起来

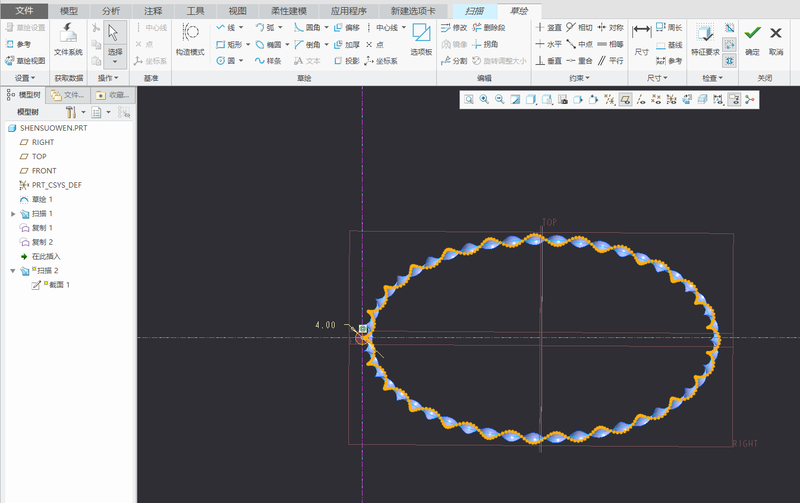

点确定就成下面的形状了

第五步：把上下起伏的线条分别复制粘贴出来

第六步：用复制粘贴出来的线分别通过扫描截面用圆来表示即可

OK完成
