NX壳类产品的绘制

优胜周平老师

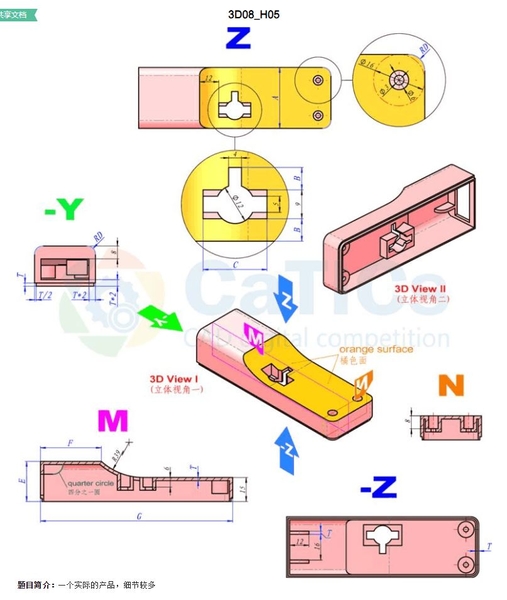

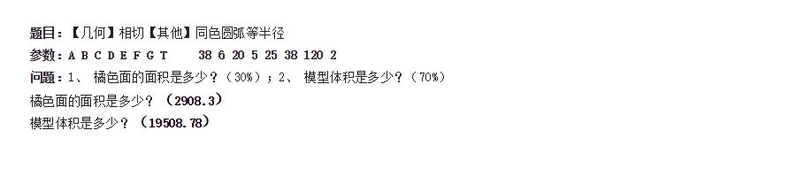

分析：这个产品的结构很简单，但是有很多小细节，我们要注意特征的先后顺序。建模特征安排得不合理，那么我们得出的结果有可能是不一样的。

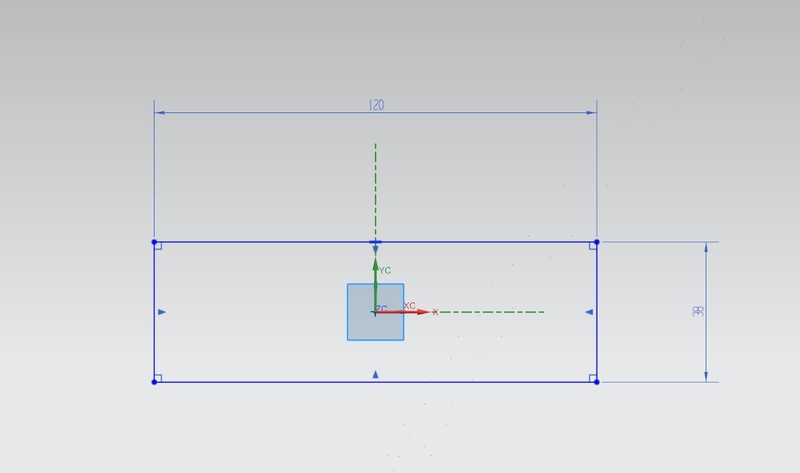

1.先把产品的最大轮廓画出来。

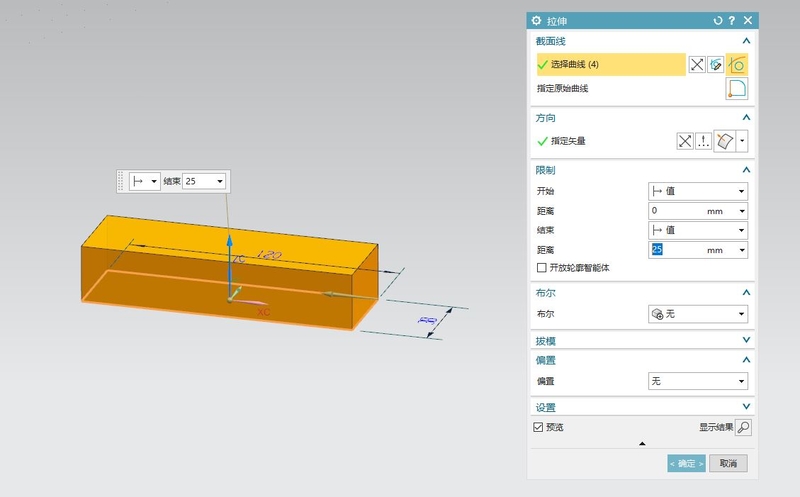

2.拉伸到最高位25MM。

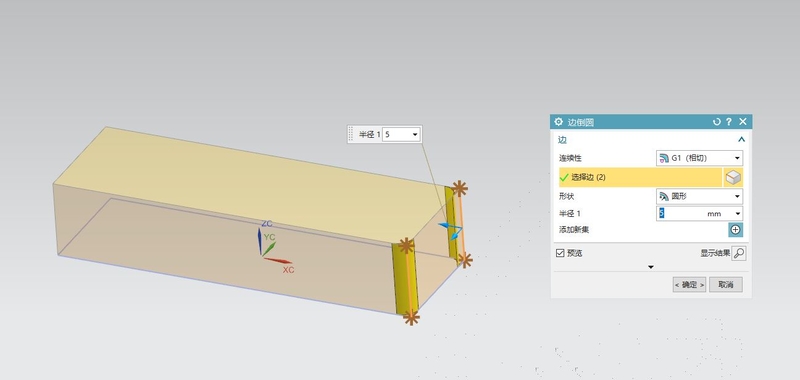

3.后面两个棱边倒R5的圆角。

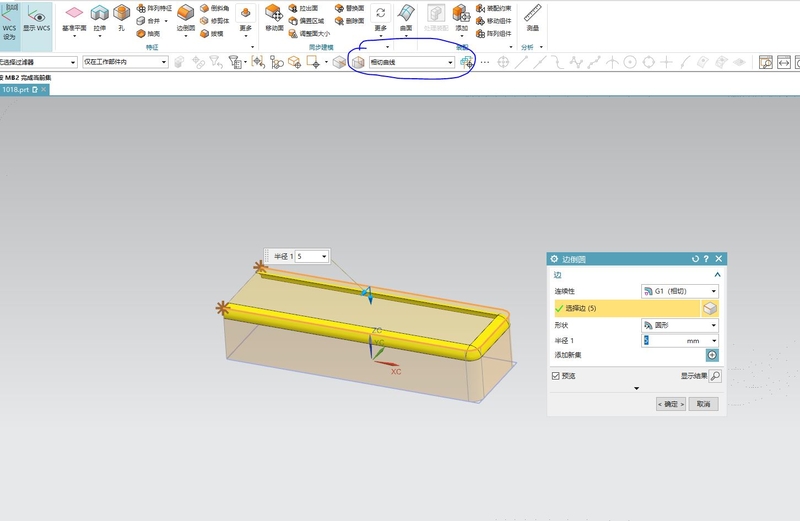

4.上面的边也倒R5的圆角，注意选择规则是相切曲线，上面全部都倒出来。

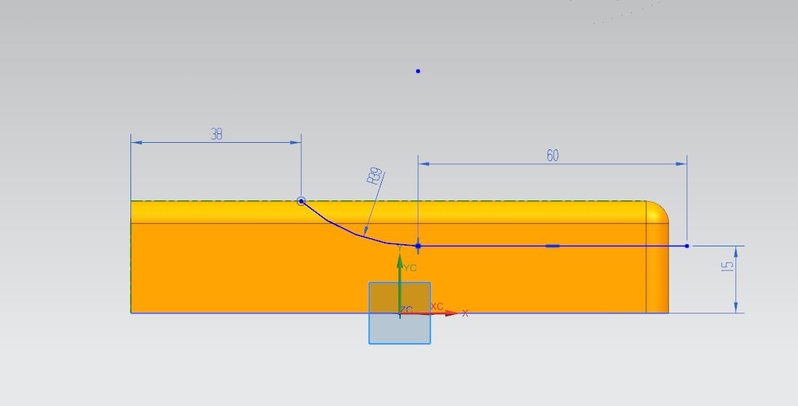

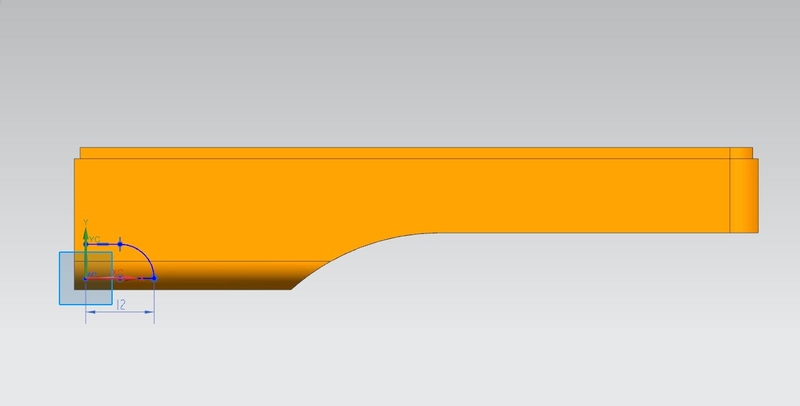

5.画草图。

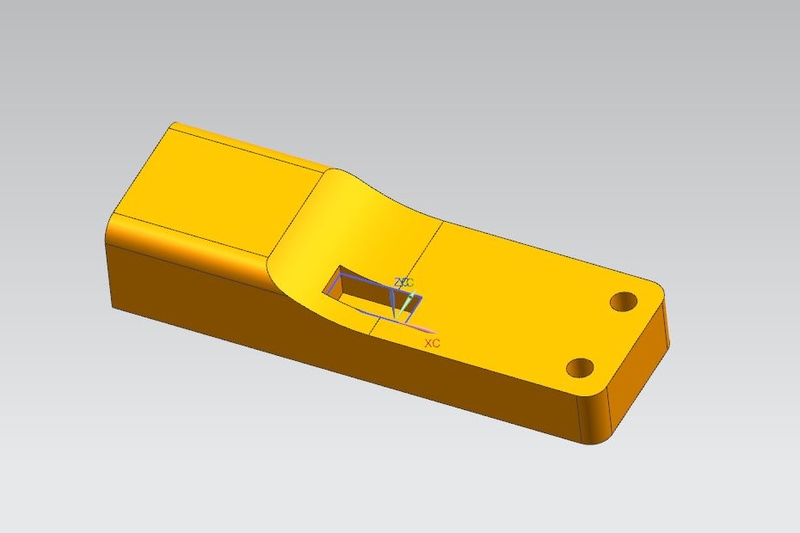

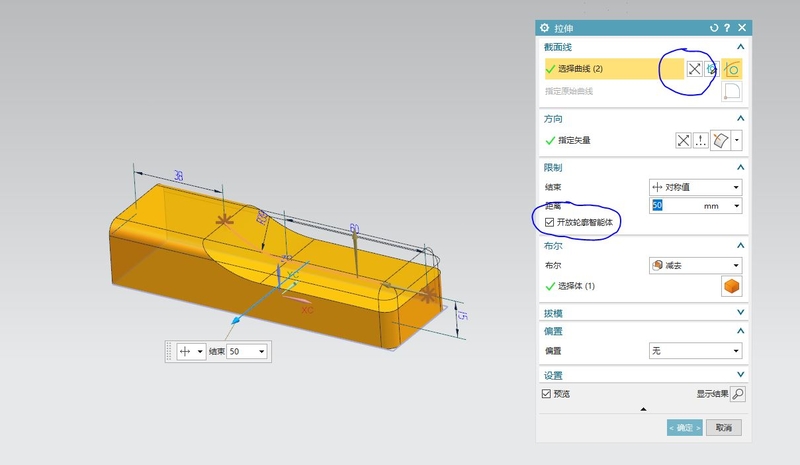

6.拉伸草图曲线把橘色面裁剪出来，开放轮廓智能体打勾，裁剪方向可以调整。

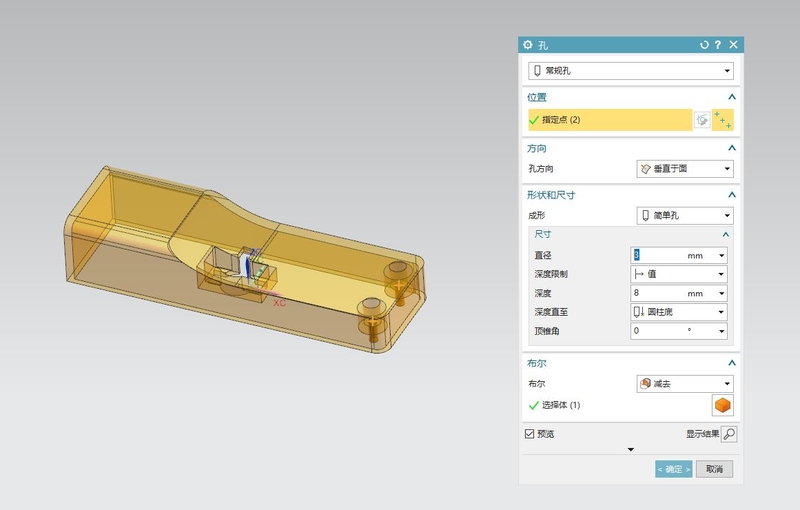

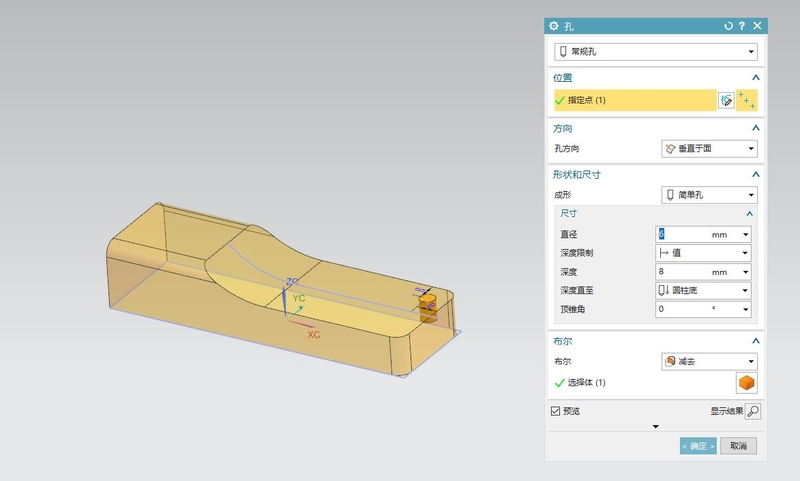

7.打孔再镜像。

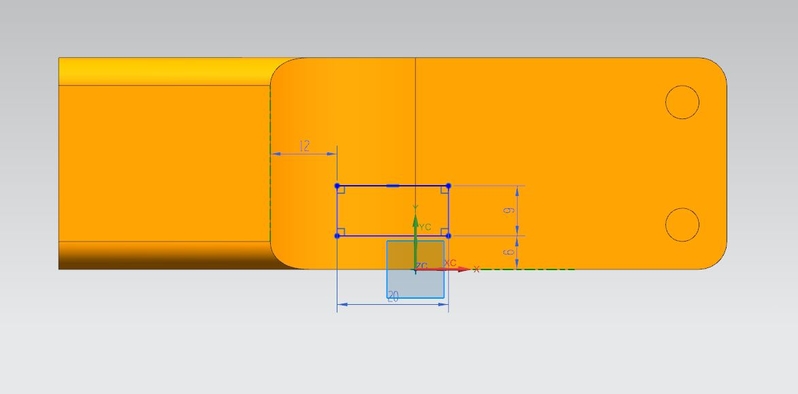

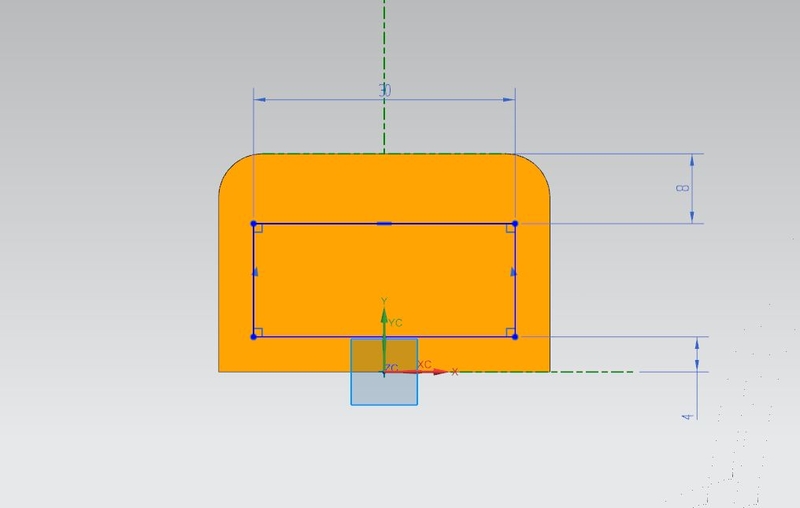

8.中间方孔画草图。

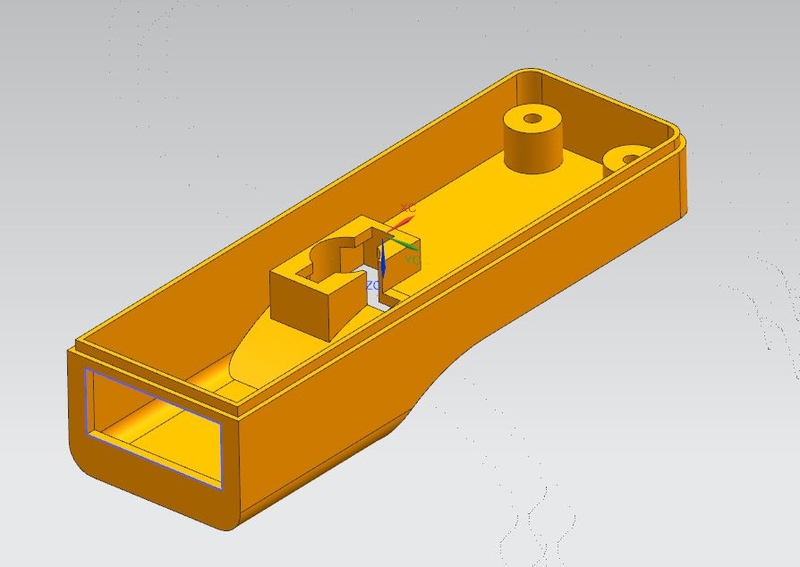

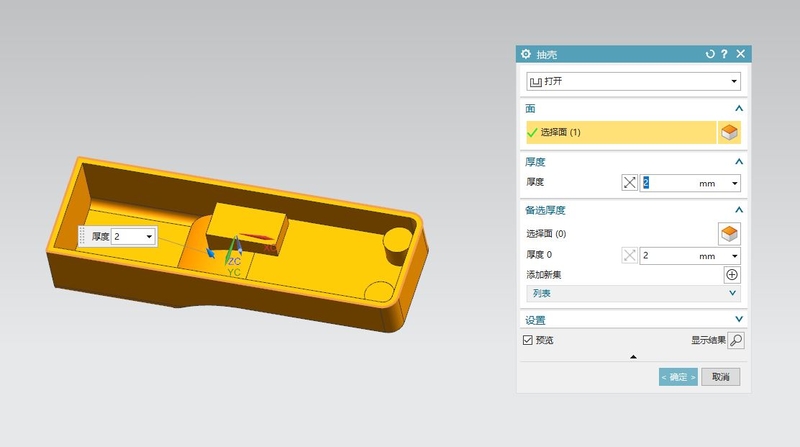

9.现在才开始抽壳，通过两个剖视图可以看到，只有减掉方孔和打孔后才抽壳，这样的尺寸才是我们想要的，所以这个地方要注意。

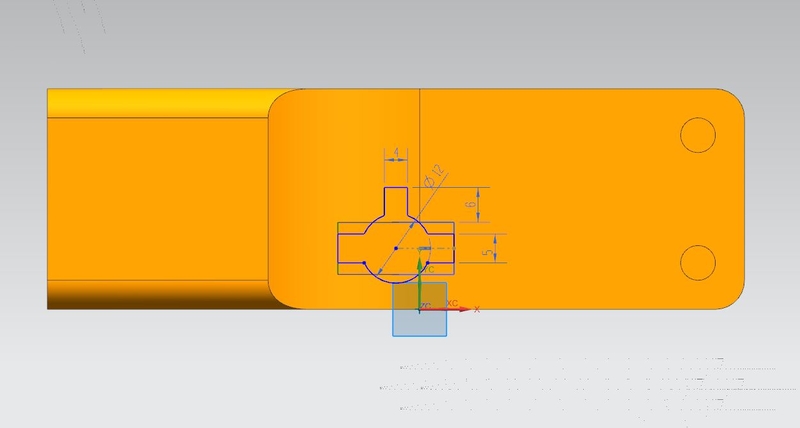

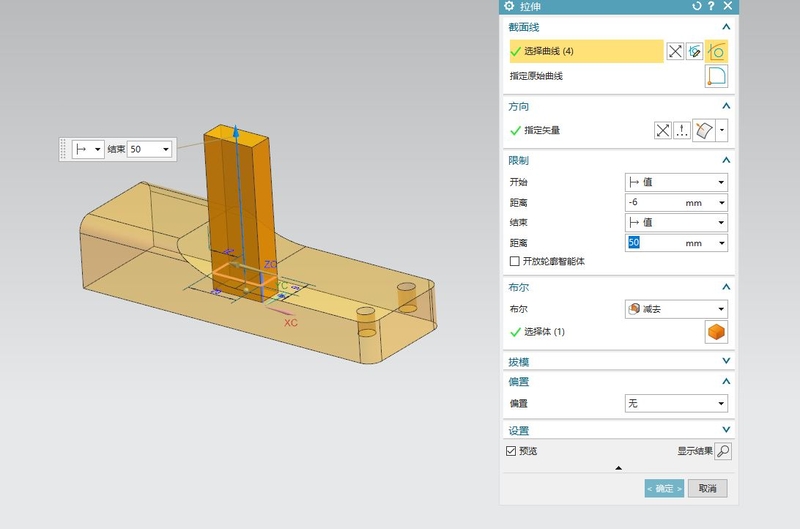

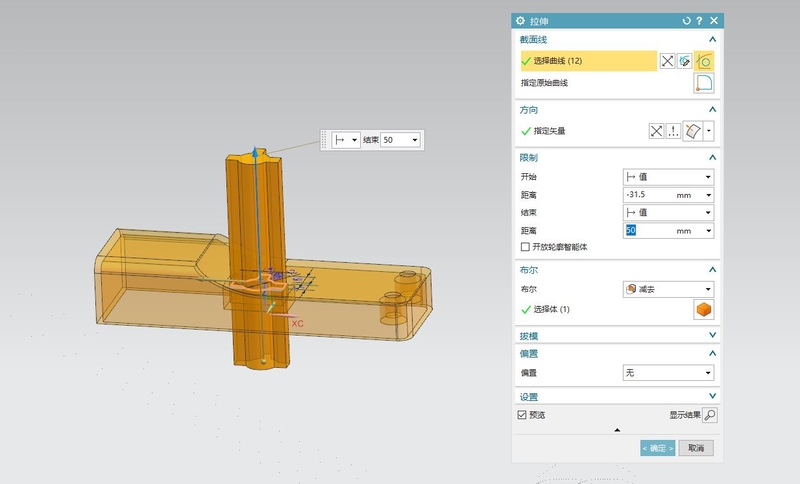

10.画中间的异形孔，要和方孔的横竖边中点对齐，再拉伸减通。





11.右边的小孔打通。

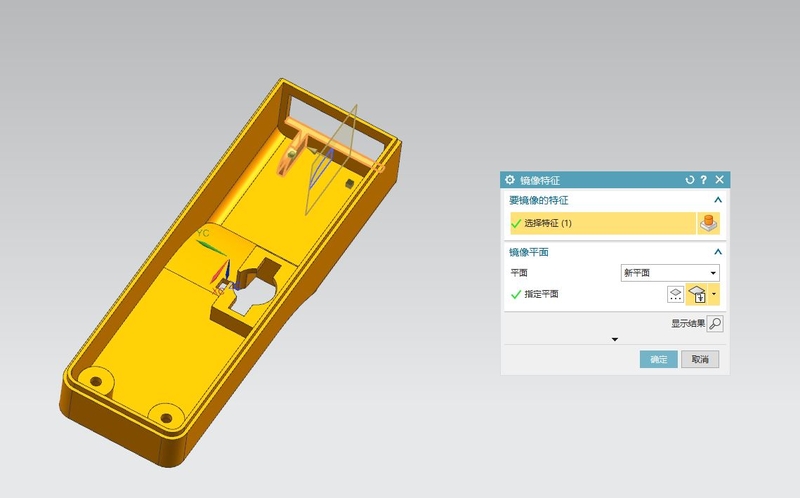

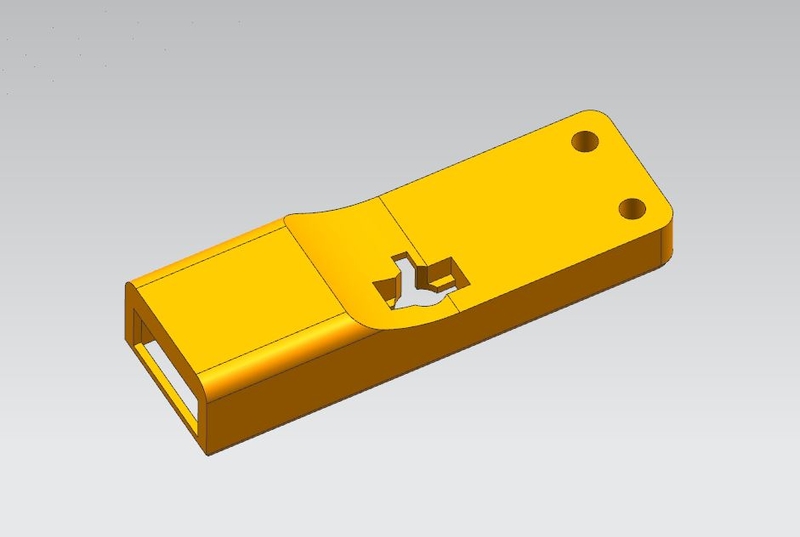

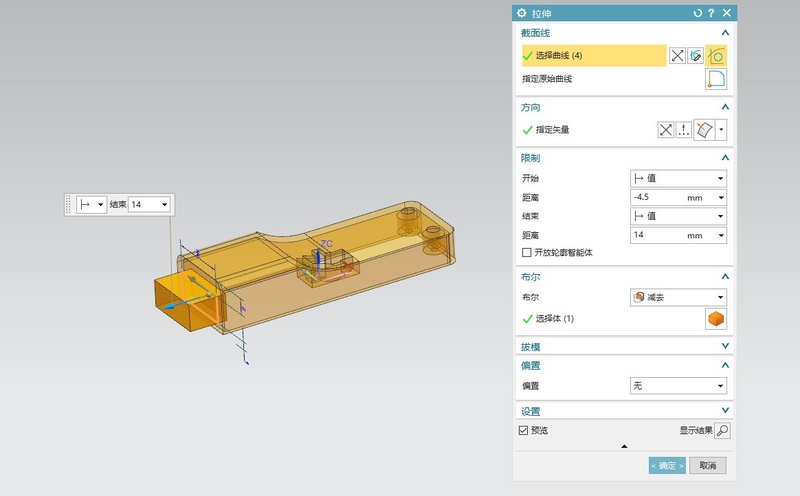

12.前面的方孔打通。

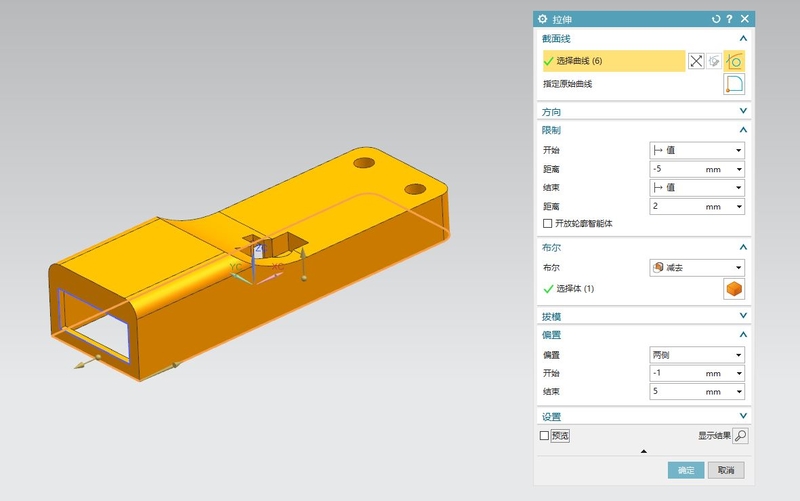

13.减出产品开口边上的装配位间隙，拉伸产品的边，下去2MM，里面偏置1MM。

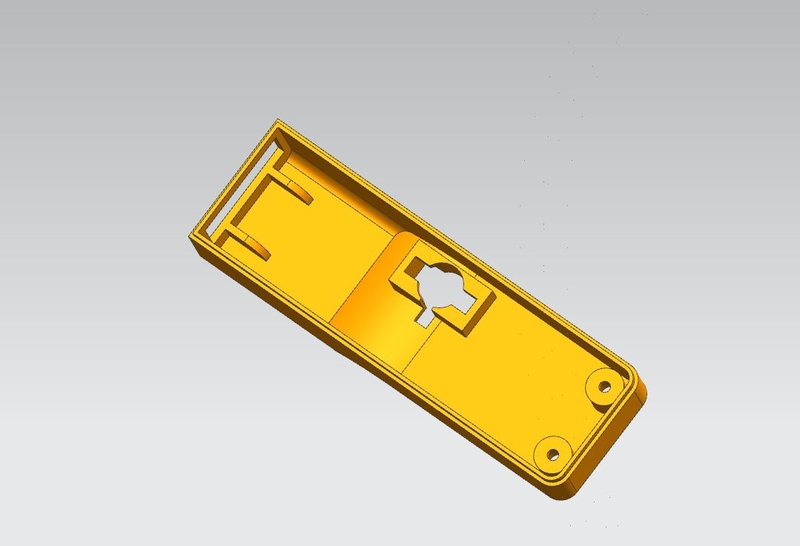

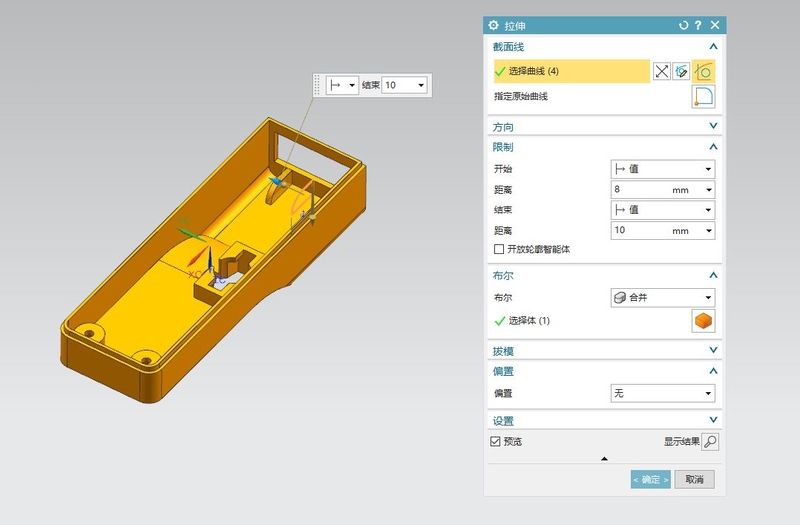

14.画加强筋草图，拉伸从8到10MM，并且合并起来。





15.最后再镜像特征。
