[原创教程] Creo外观着色

[复制链接]
发表于 2019-10-15 18:11:06 | 显示全部楼层 |阅读模式

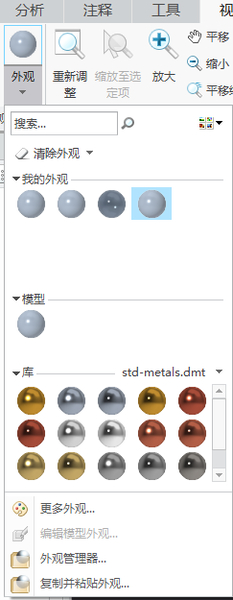

一,单击“视图”选项卡切换工具栏,再单击按钮弹出外观菜单,如下图所示。
对零件外观着色的主要步骤如下:
1,单击“外观”按钮,系统会弹出以下对话框
2,在右下角的过滤器列表里选取“零件”选项,如下图所示。

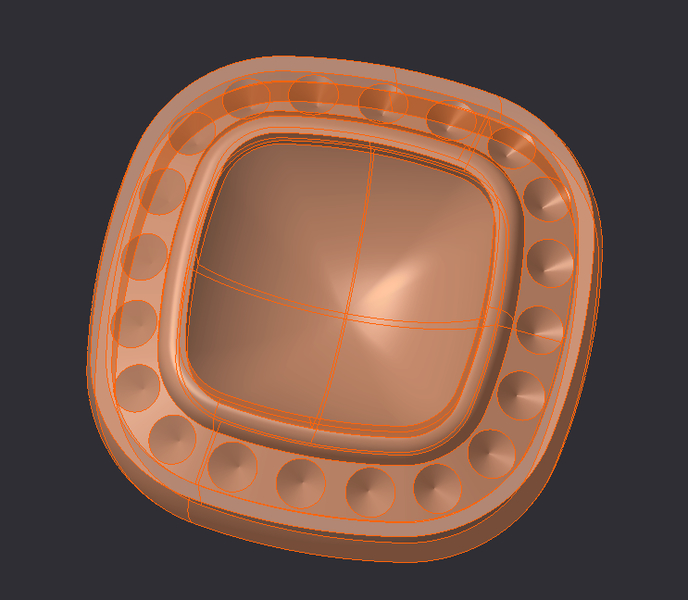

3.选取图形窗口中的几何零件实体,如下图所示。
4,单击鼠标中键即可完成对当前的零件的颜色设置。
5,再次展开外观库并单击“清除外观”按钮下的“清除所有外观”,再单击清除外观对话框下的“是”,即可完成。
几何:系统默认选项,可根据用户选取的对象自动判断选取的类型
曲面:选取此类型时,系统即可对几何体的某一个指定的面进行着色渲染
面组:选取此类型时,用户将只能选择图形窗口中的合并面组为外观着色渲染
目的面组:选取此类型时,用户将只能选取几何体上指定的一系列面为外观着色对象
零件:选取此类型时,系统将自动判断并选取零件实体的所有外观曲面。
