UG产品设计教程-企鹅的画法

优胜网络服务

1.调用【新建】功能，建立一个文件，并命名

2.调用【草图】功能，在Y-Z平面内建立如图001的草图。

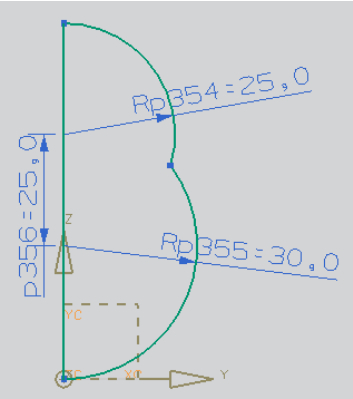

图 001

3.调用【回转】功能，选择第（2）步绘制的圆弧作为旋转曲线，选择旋转轴为Z轴，旋转成实体。

调用【草图】功能，在Y-Z平面内建立一个大半径为17.5，小半径为6中心为（0，0，54）的椭圆和一个大半径为19，小半径为6中心为（0，0，52）的椭圆，如图002所示。

图002

4.调用【点】功能，建立坐标为（30，0，52）（32，0，54）两个点。

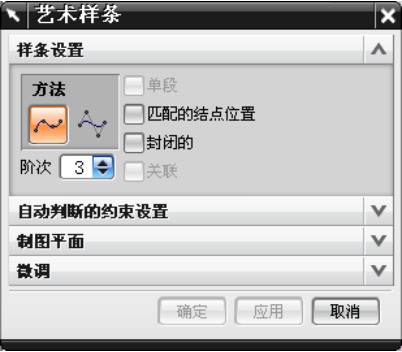

5.调用【草图】功能，在X-Z平面内建立草图，调用【艺术样条】功能，选择椭圆的象限点和第（5）步的一个点建立如图003的草图。调用【编辑-曲线-全部-分割曲线】功能，分别从点处分割两条曲线。如图004所示。

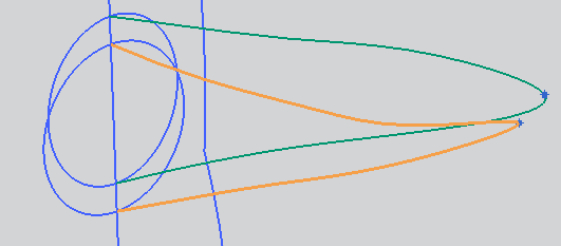

图003

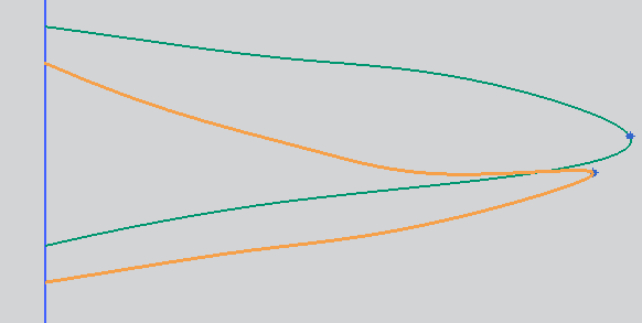

图004

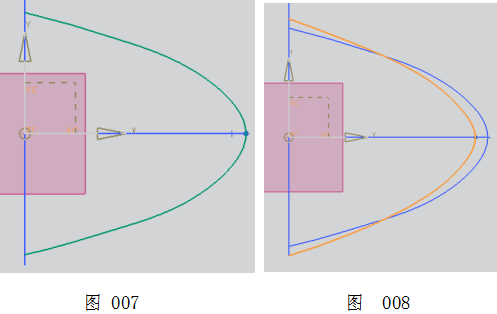

6.调用【基准平面】功能，建立距离X-Y平面52mm和54mm的两个基准平面，如图005所示。调用【草图】功能，在距离54的平面内建立草图，调用【艺术样条】功能，选择椭圆的象限点和第（5）步的点（32，0，54）建立如图007的曲线，再按照第6步分割曲线。调用【草图】功能，在距离52的平面内建立草图，调用【艺术样条】功能，选择椭圆的象限点和第（5）步的点（30，0，52）建立如图008的曲线，再按照第6步分割曲线。完成草图。



7.调用【通过曲线网格】功能，选择第4步建立的大椭圆和点（32，0，54）建立嘴巴的上半部。按照上面步骤建立嘴巴下半部，如图009所示

图 009


8.调用【草图】功能，在Y-Z平面内建立草图，调用【艺术样条】功能，建立如图010曲线，完成草图。

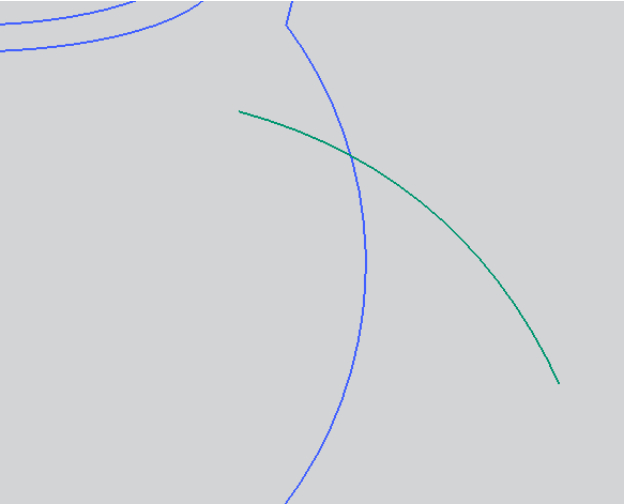

图 010

9.调用【基准平面】功能，（选择点和方向）点为第9步曲线的终点，方向为Y轴，建立一个基准平面，图011所示。

图 011

10.调用【草图】功能，择第10步的基准平面建立草图。调用（插入-曲线-椭圆）功能，建立一个大圆半径为8.5，小圆半径为7，中心为曲线终点的椭圆。如图012所示。

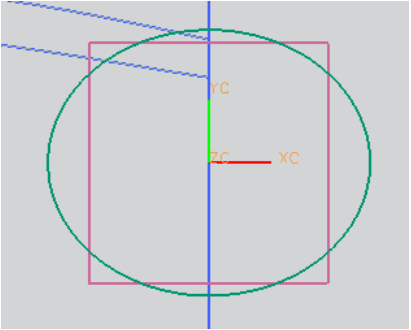

图 012

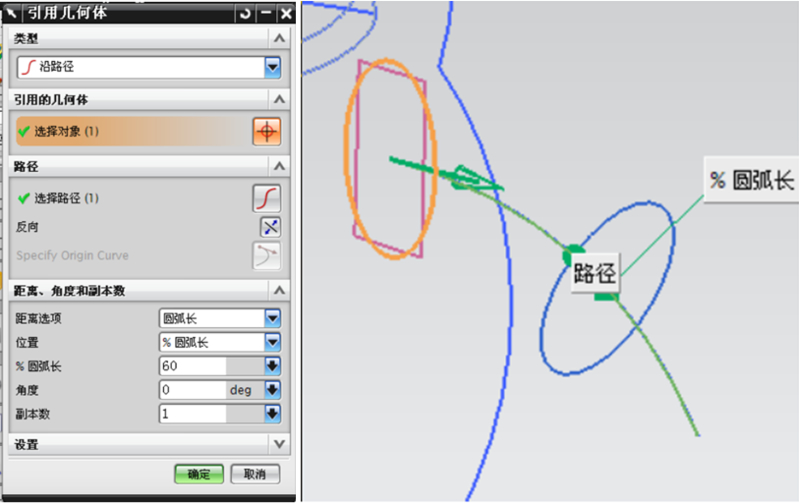

11.调用【引用几何体】功能，选择对象为第11步建立的椭圆，选择路径为第10步建立的曲线。如图013所示。

图 013

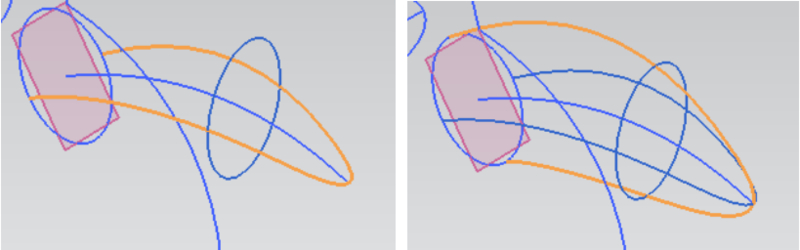

12.调用【艺术样条】功能，选择第11步建立椭圆的象限点，第12步建立椭圆的象限点和第9步建立的曲线的端点建立曲线，按照第6步操作将其分割。重复上面的步骤建立另外的曲线。如图014.

图 014

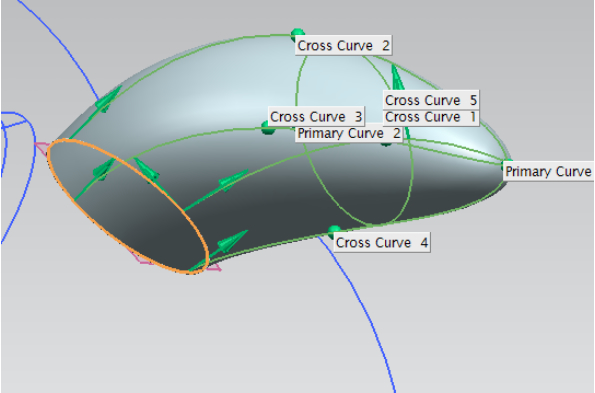

13.调用【通过曲线网格】功能，选择曲线为第11步建立的椭圆，第12步建立的椭圆和第9步建立的曲线终点。交叉曲线为第13步建立的4条曲线。如图015所示。

图 015

14.调用【镜像体】功能，选择体为第14步建立的手，镜像平面为X-Z平面，如图016所示。

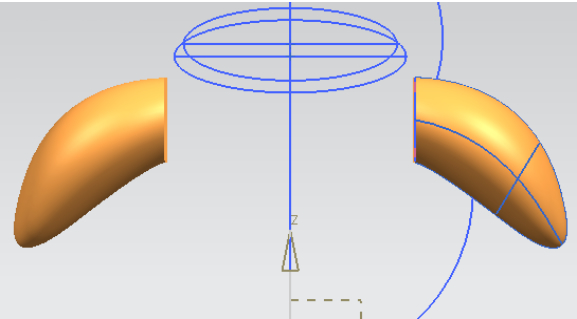

图 016

15.调用【草图】功能，在X-Y平面内建立草图，在点【0，15，0】处建立如图直线。调用【艺术样条】功能，建立曲线，如图017.

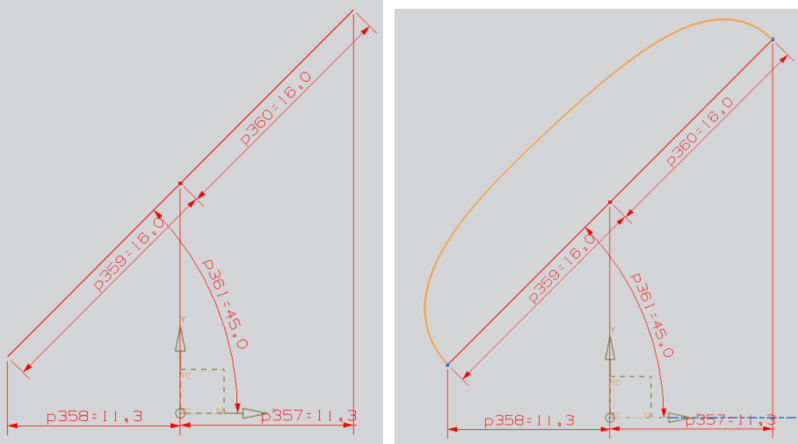

图 017

16.调用【回转】功能，选择第16步绘制的圆弧作为旋转曲线，选择第16步建立的直线作为旋转轴，建立实体腿，如图018.

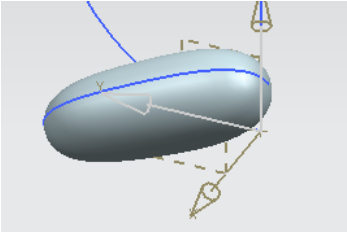

图 018

17.调用【基准平面】功能，选择按照某一距离建立，选择平面参考为X-Y平面，距离为-4，建立一个基准平面 。

18.调用【修剪体】功能，修剪第17步建立的腿，如图019所示。

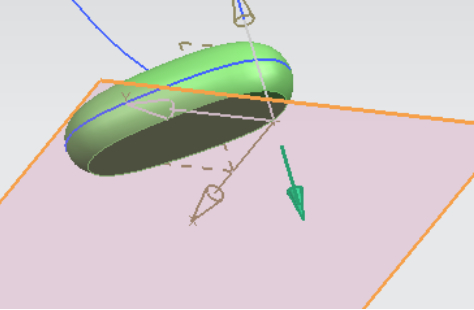

图 019

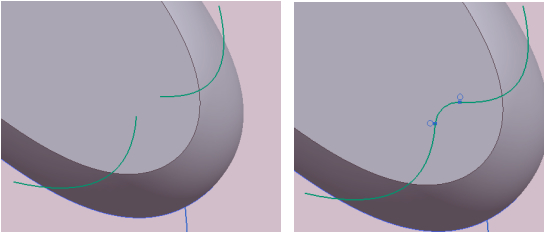

19.调用【草图】功能，选择第18步建立的基准平面建立草图，调用【艺术样条】功能，建立曲线，调用【圆角】功能，修整两根曲线。如图020所示。

图 020

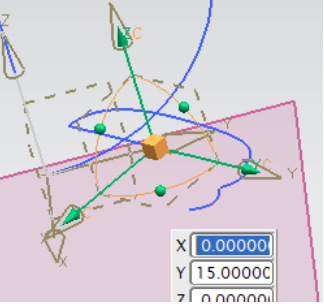

20.调用【格式-wcs-动态】功能，移动坐标轴。如图021所示。使其Y轴与第16步建立的直线方向相同。

图 021

21.调用【草图】功能，以移动后的X-Y平面作为基准平面建立草图。调用【艺术样条】功能，建立如图022所示的曲线。

图 022

调用【草图】功能，以移动后的Y-Z平面作为基准平面建立草图。调用【艺术样条】功能，建立如图023所示的曲线.

图 023

22.调用【扫掠】功能，选择曲线为第22步建立的曲线作为选择曲线，选择第23步建立的曲线作为引导线。得到片体如图024所示。

图 024

23.调用【修剪体】功能，选择腿为要修剪的体，道具为第24步建立的曲面。如图025所示。

图 025

24.调用【边倒圆】功能，选择脚趾处轮廓曲线到边圆，到边圆半径为2mm，调用【边倒圆】功能，选择脚掌处轮廓曲线到边圆，到边圆半径为1.5mm，得到如图026所示图片。

图 026

25.将坐标轴调整回来原来的位置。

26.以坐标轴的X-Z面为基准镜像脚部。

27.以坐标轴的X-Z面建立草图，调用样条曲线建立如图027的围巾的轮廓曲线，以Z轴为中心镜像曲线。

图 027

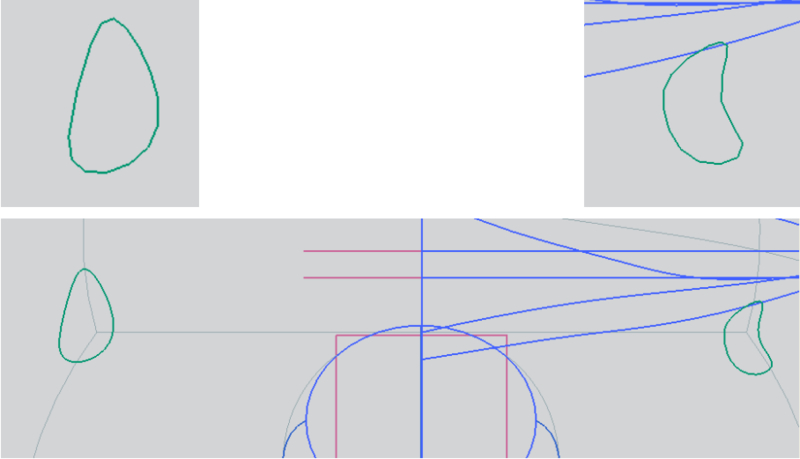

28.以坐标轴的Y-Z面建立草图，调用样条曲线建立如图028的围巾的轮廓曲线.

图 028

29.以头部和身体相交的圆作为基准建立基准平面，

30.以31步的基准平面建立草图，调用【投影曲线】功能，投影出头部和身体相交的圆。

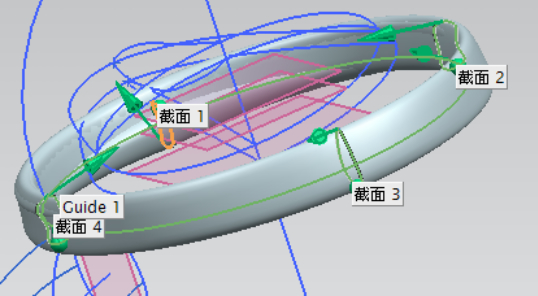

31.调用【扫掠】功能，选择第29步和30步建立的4条曲线作为截面，选择第32步得到的圆作为引导线建立围巾，如图029

图 029

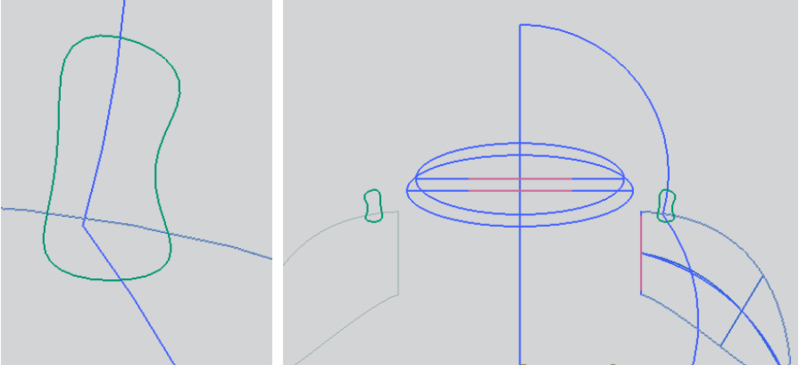

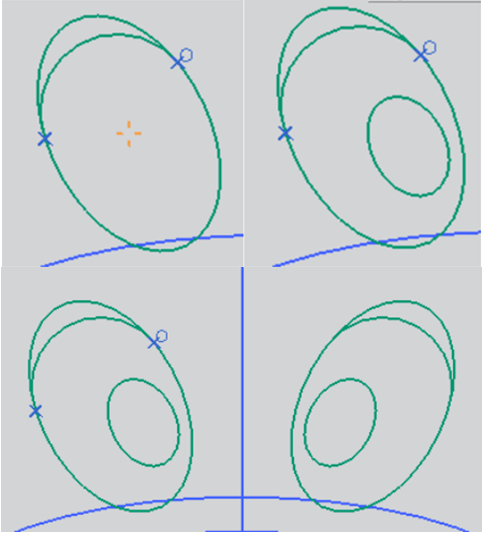

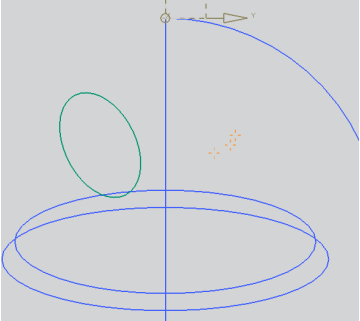

32.以Y-Z平面作为基准面建立草图，建立眼睛。建立一个椭圆，然后调整大半径和小径的大小，然后调整角度和中心的位置。调用【配置文件】功能，选择圆弧，建立眼眉的弧线。再建立一个小的椭圆，调整位置和大小半径的值，作为眼珠的黑影。再镜像曲线。在点（0 ，0，20）处建立一个半径为17.5的圆。如图030所示。

图 030

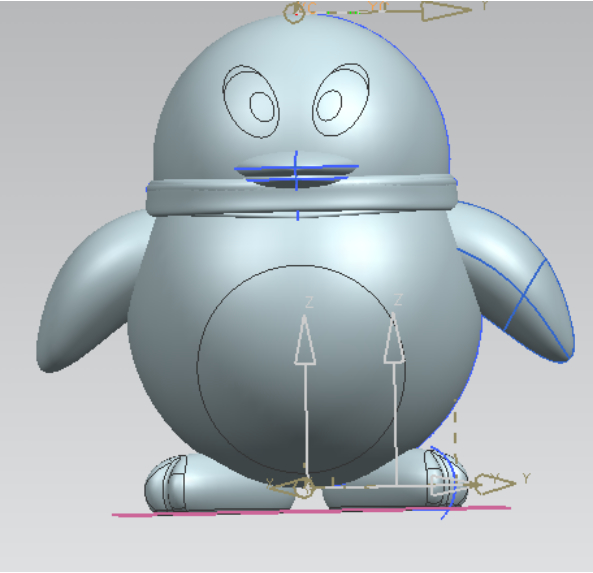

33.调用【分割面】功能，选择要分割的面为头部和身体的面，分割对象为第34步建立的曲线，投影方向为X轴的正方向。得到如图031图形。

图 031

34.在头顶部建立一个平行于X-Y平面的基准平面，以这个基准平面建立草图，作一个过Z轴，且平行于X轴的线段，

35.作一个基准平面与36步的基准平面夹角20度，且以上一步建立的线段作为旋转轴的平面。

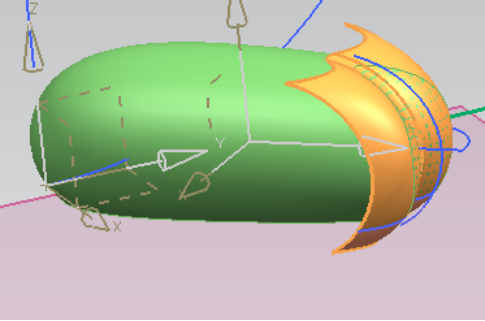

36.调用【截面曲线】功能，剖切对象为头部，剖切平面为37步建立的平面。

37.以37步建立的平面作为基准建立草图，以38步的倒的圆的圆心作一个半径为30mm的圆。完成草图，拉伸1mm。

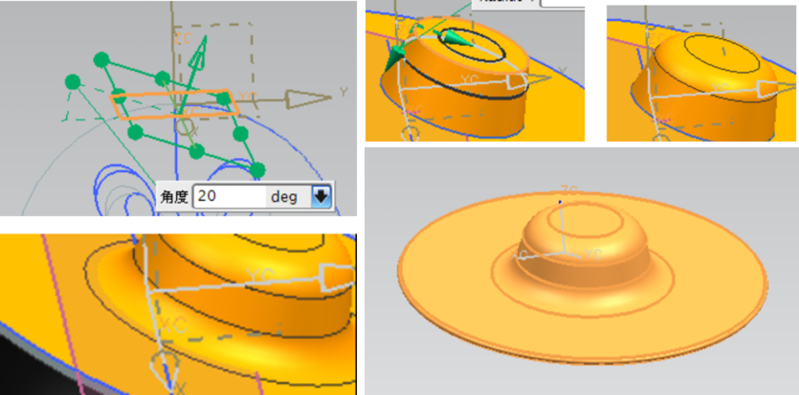

38.在39步建立的圆柱面上选择38步建立的圆向外偏置3mm的一个圆，拉伸这个圆，拉伸高度为10mm。调用【拔模】功能，矢量向上，固定的面为底面。

39.选择帽子的两个部分求和，选择图示的边倒圆4mm，选择帽子最大轮廓处的上下边倒圆0.5mm。得到帽子如图032所示。

图 032

40.将所有实体求和。

033

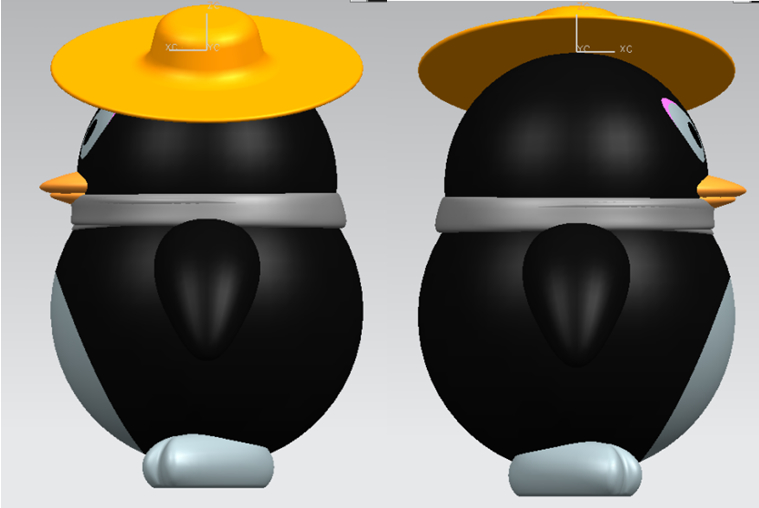

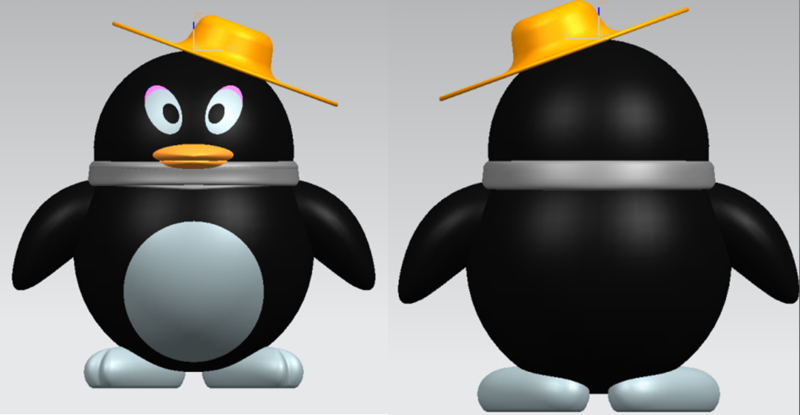

41.调用【编辑对象显示】功能，更改各个面得颜色，得到图形如034所示。

42.选择（格式-移动至图层-类型过滤器-实体），全选所有实体，将其移动至10号图层，并选择10号图层可见，其他图层不可见。完成后图像如图034所示。
