有些用户在设计过程中需要使用二维工程视图中的线条或轮廓来制作块,但不是很清楚其操作步骤,下面给大家介绍两种方法:
1、方法1(视图直接转化为块)


1)新建一个视图


2)右键该视图→将视图转换为草图(同时左侧显示将视图转换为草图属性窗口→插入作为块)


3)在屏幕上拖动操纵杆(小技巧:将控标放在线框上以捕捉定位点)


4)确定后块即制作完成。

2、方法2(对于视图中只需要部分线条或轮廓需要转化为块)

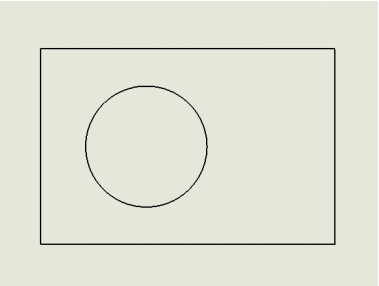

比如如何将下面视图中的圆转化为块


1)新建一个视图


2)A:右键该视图→将视图转换为草图(同时左侧显示将视图转换为草图属性窗口→使用草图替换视图


B:视图窗口会显示出

3)删除掉多余的线条(矩形部分),并利用制作块功能完成块的制作。
