3D草图绘制及应用
3D草图是SolidWorks的基本功能，使用3D草图可以在工作基准面上或在3D空间的任意点生成3D草图实体。在3D草图绘制中，图形空间控标可以帮助您在数个基准面上绘制时保持方位。在所选基准面上定义草图实体的第一个点时，空间控标就会出现。使用空间控标可以选择轴线以便沿该轴线绘制。

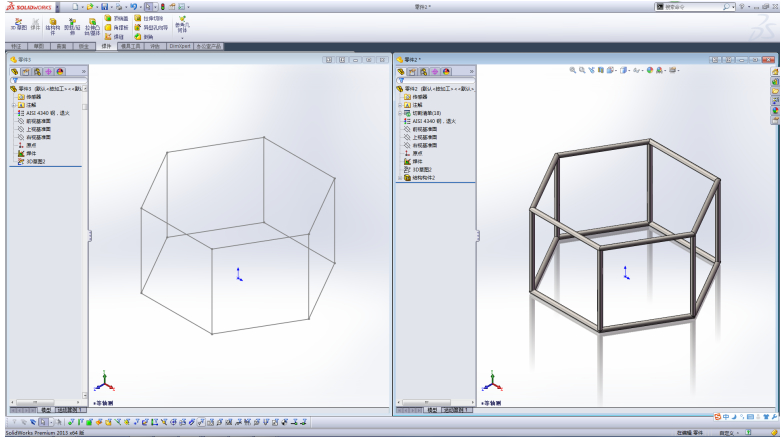

3D草图最典型的应用就是焊件


本文将介绍一种3D草图的快速绘制方法

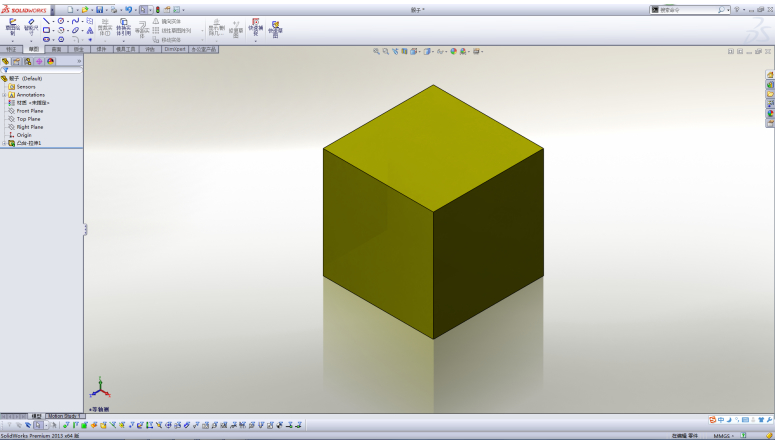

步骤1——创建六面体

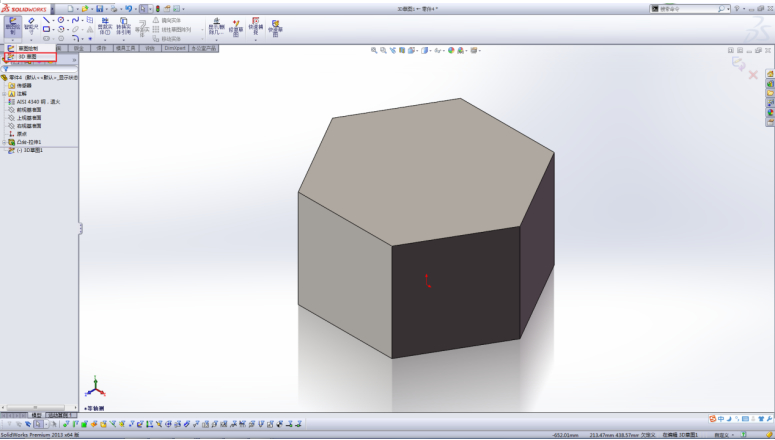

步骤2——创建3D草图

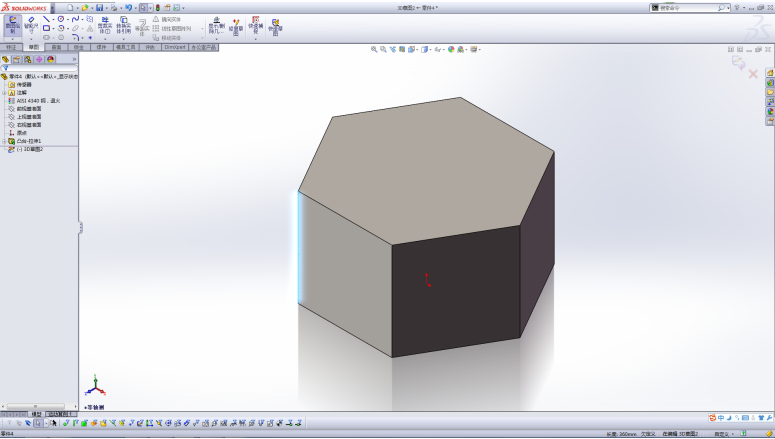

步骤3——选择任意一条边线


步骤4——选择任意一条边线后按Ctrl+A

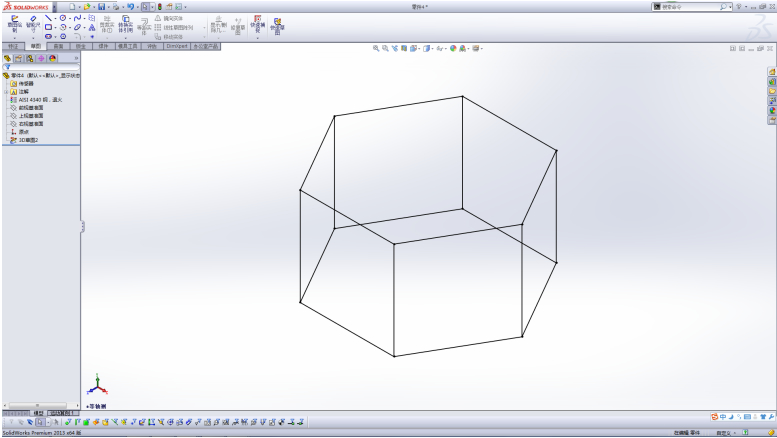

步骤5——单击转换实体引用


步骤6——退出3D草图绘制状态，删除拉伸特征（取消勾选-也删除所有子特征）及2D草图


步骤7——修复3D草图错误，使用显示/删除几何关系命令删除现有几何关系


步骤8——重新添加约束-固定3D草图


至此3D草图创建完成





下面是3D草图的另一种应用（骰子的顶点是用3D草图切除的）


步骤1——创建基体


步骤2——在任意一顶点的三个面上绘制草图（如图）


步骤3——倒角


步骤4——创建3D草图

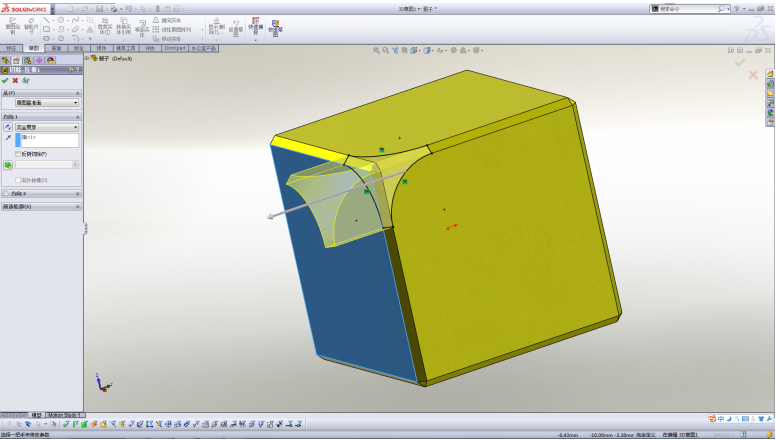

步骤5——切除


步骤6——通过阵列及镜像功能生成骰子基体

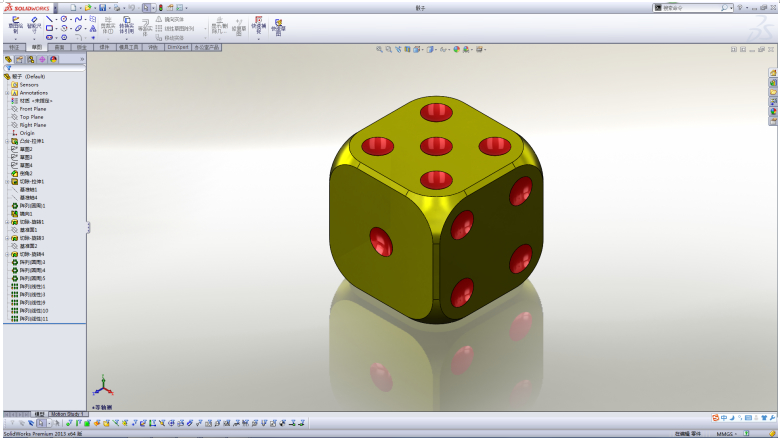

最后通过切除及阵列命令完成骰子模型
