[产品设计] 【原创教程】UG变化扫掠的用法-碟形果盘的做法

[复制链接]
发表于 6 天前 | 显示全部楼层 |阅读模式
1.输入如上图所示的表达式;

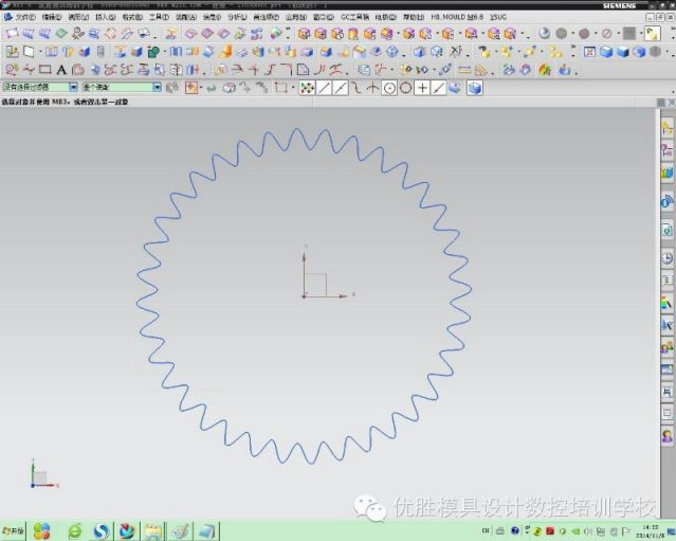

2.插入,曲线,规律曲线,生成上图曲线;

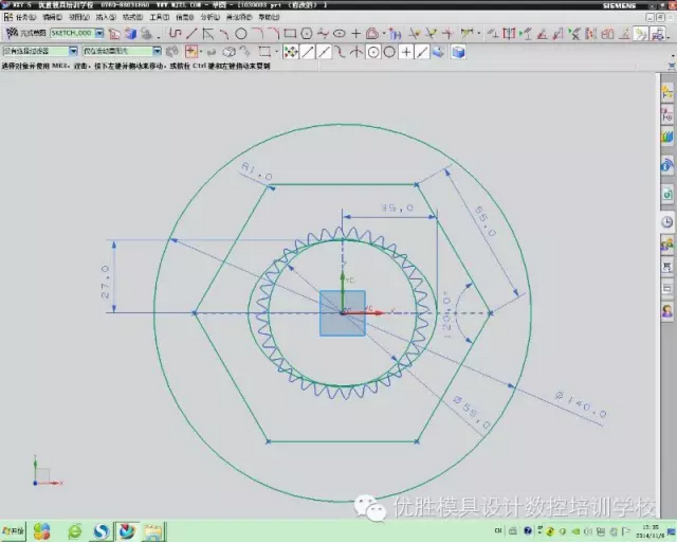

3.进入草图,画好大圆,六边形,椭圆,小圆,六边形角上倒圆角;

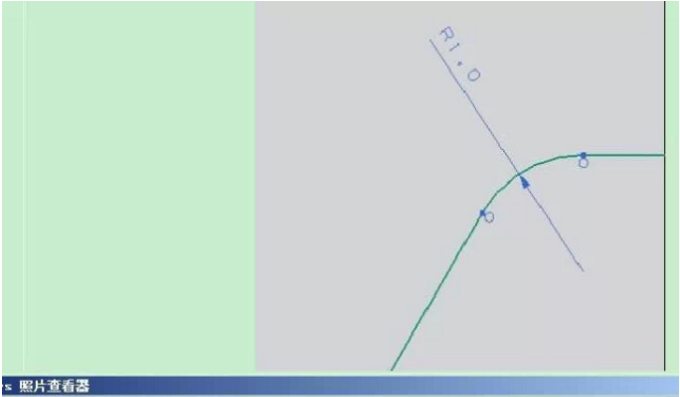

4.六边形角上都倒R5的圆角;

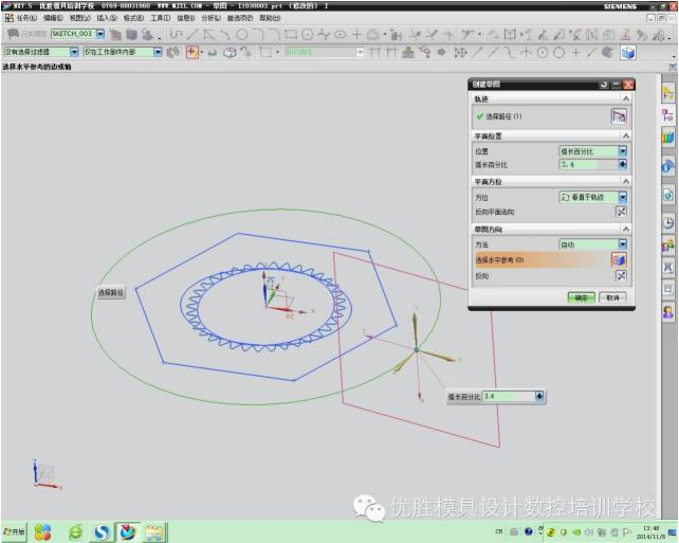

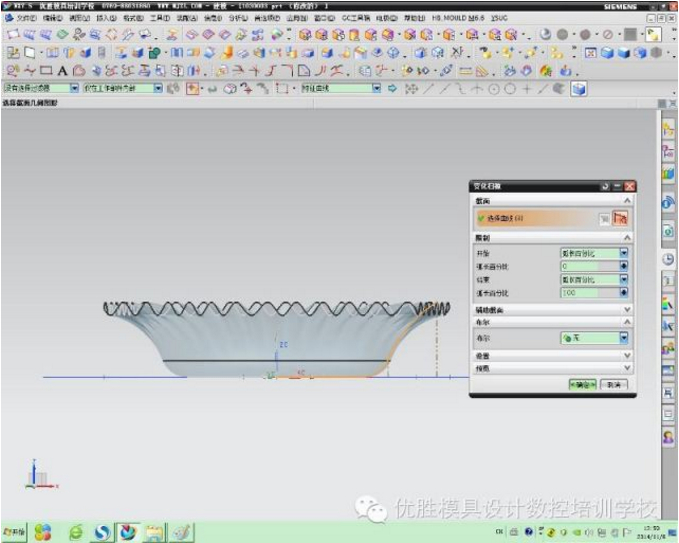

5.插入,扫掠,变化扫掠,选中最大的圆,注意调整好坐标方位;

6.一样的要找交点,注意选六边形的时候选择意图为“相切曲线”或者为“相连曲线”都可以的,不能是“单条曲线”;

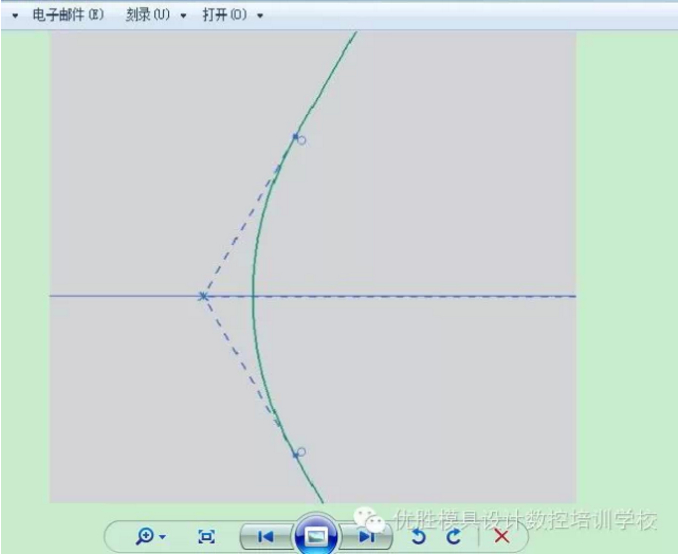

7.求出4个交点;

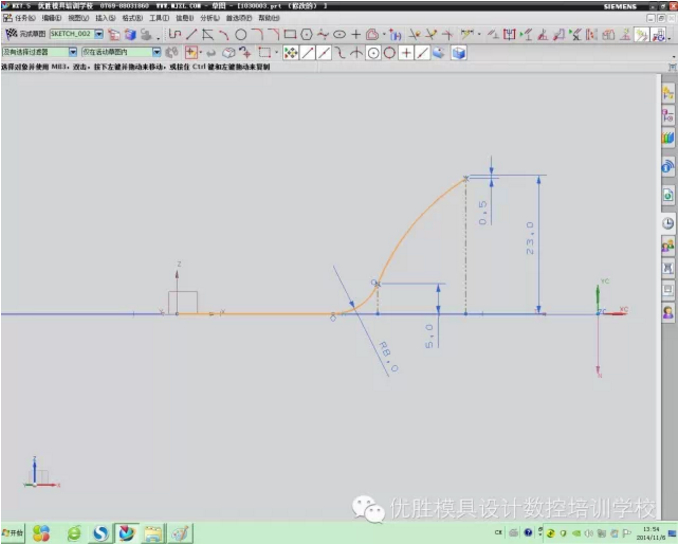

8.画出如上所示的草图,参考线的位置要指定清楚,尺寸要标好;

9.注意这个位置的尺寸是控制产品边缘正弦高度差的,这个是产品能否成型的关键所在,我们标数的时候一定要点后面的小三角形符号,再选择“测量”;

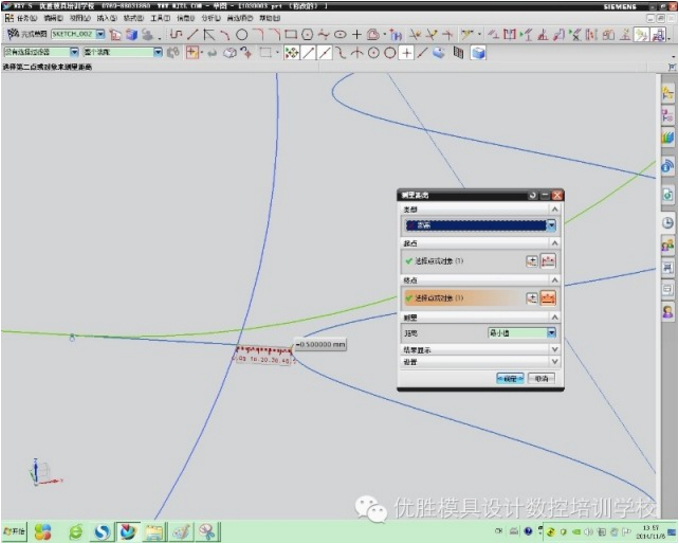

10.测量小圆与表达式所生成的规律曲线之间交点的距离,点确定就可以了;

11.生成我们想要的曲面;

12.片体加厚上下0.5;

13.实体边缘上下倒0.5的圆角;

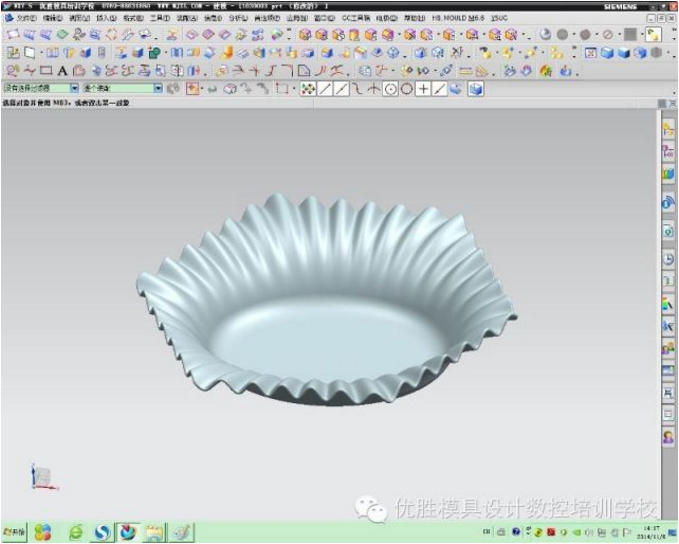

14.碟形果盘的效果。
