[产品设计] UG变化扫掠的用法( 花形灯罩的做法)

[复制链接]
发表于 2018-11-29 17:10:18 | 显示全部楼层 |阅读模式

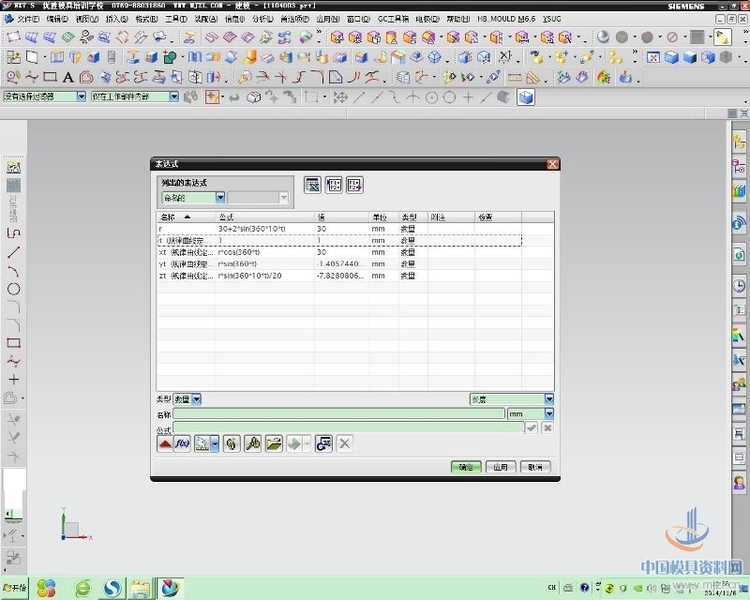

1.输入如图的表达式。

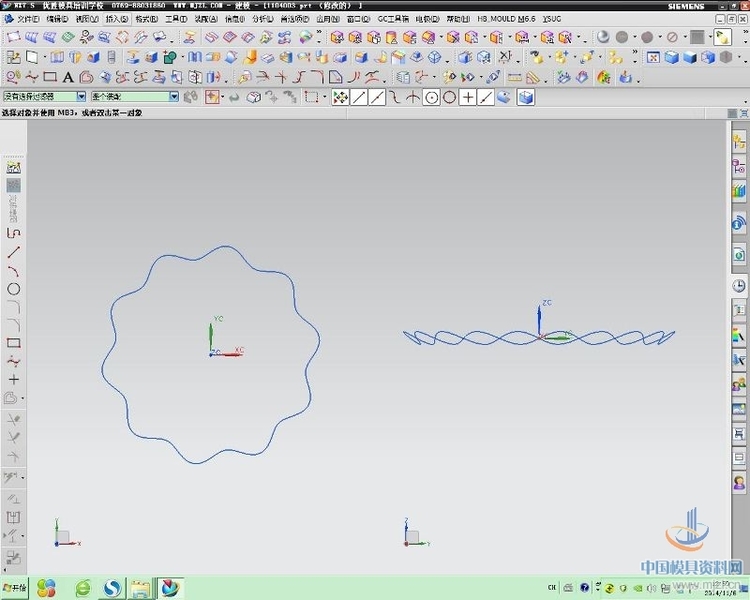

2.插入,曲线,规律曲线,得出如图所示线条,

3.X、Y平面画出直径15、42、100的3个圆,

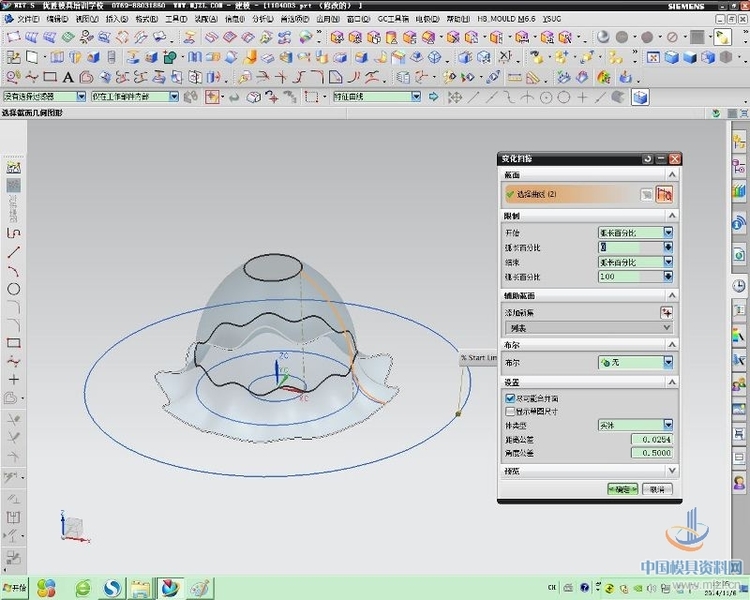

4.插入,扫掠,变化扫掠,

5.选择100的圆,调整好坐标方位,

6.同样草图里面的交点,

7.做出3个交点,

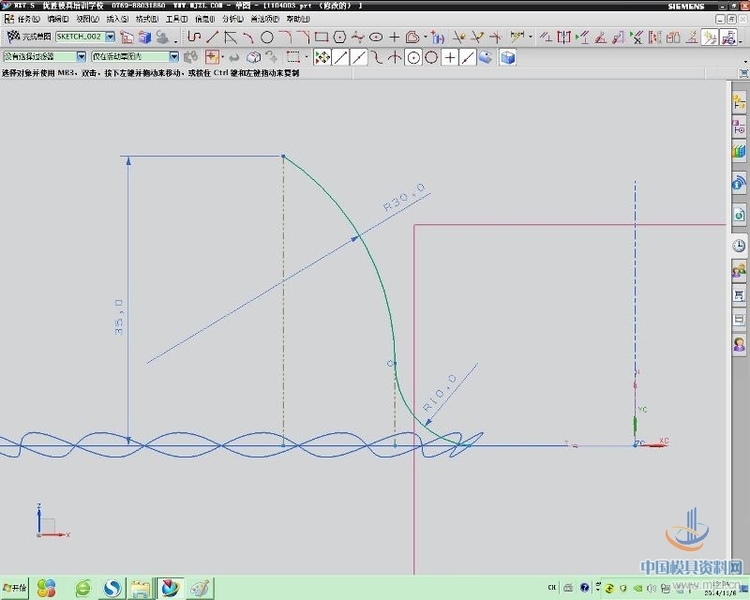

8.画出如图所示的尺寸,并做好参考线,(参考线所指引的位置就是每个截面的高度,千万不能搞错),

9.扫掠出来的效果,

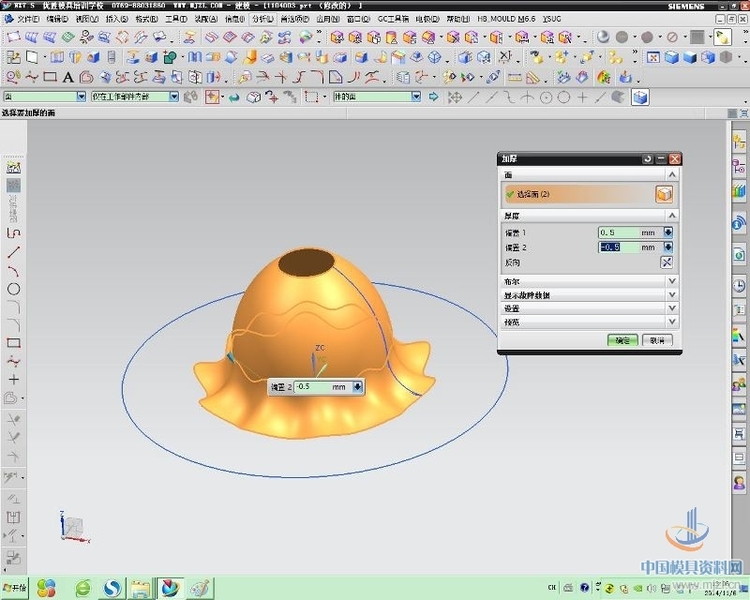

10.片体加厚,

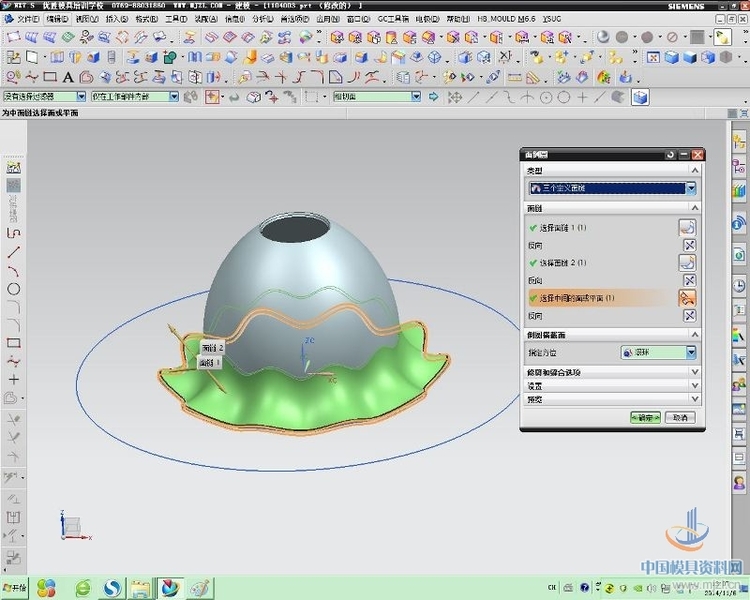

11.面倒圆,三个面倒圆(也是我们常说的倒全圆角),

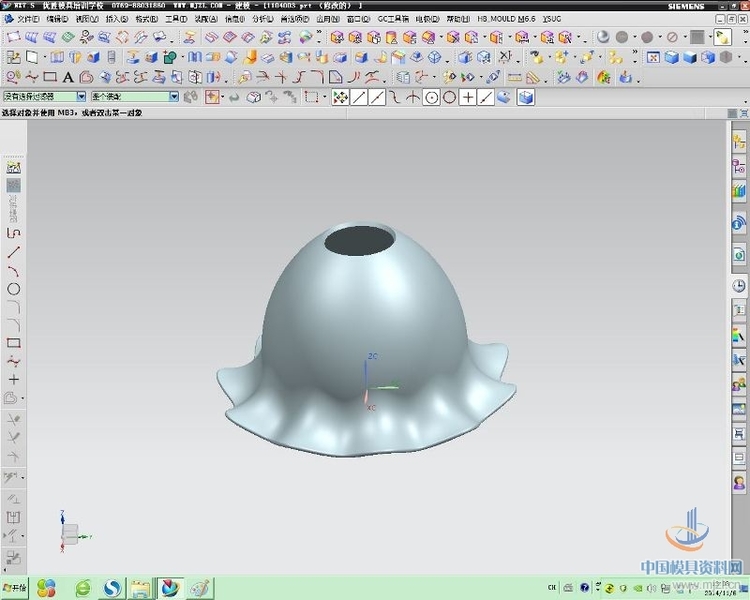

12.最后的形状是这样的。
