【原创教程】UG变化扫掠的用法（一）

优胜网络服务

扫掠就是一个曲线基本线沿着 一条引导线扫掠。截面就是那条基本线形状。
变化扫掠基本线可以有多根，随着扫掠变化到另一根，就是扫掠后的实体表面是随着基本线形状变化的。即是变化的截面，如果基本形状一样，出来就和扫掠一样。

1.画如下草图，


2.拉伸，高度为35，


3.坐标移上来，画如下草图，

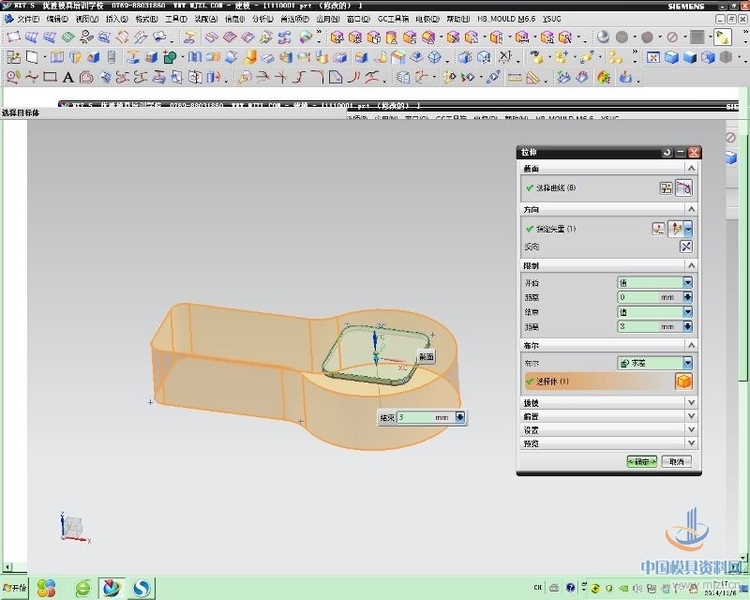

4.往下拉伸3求差，

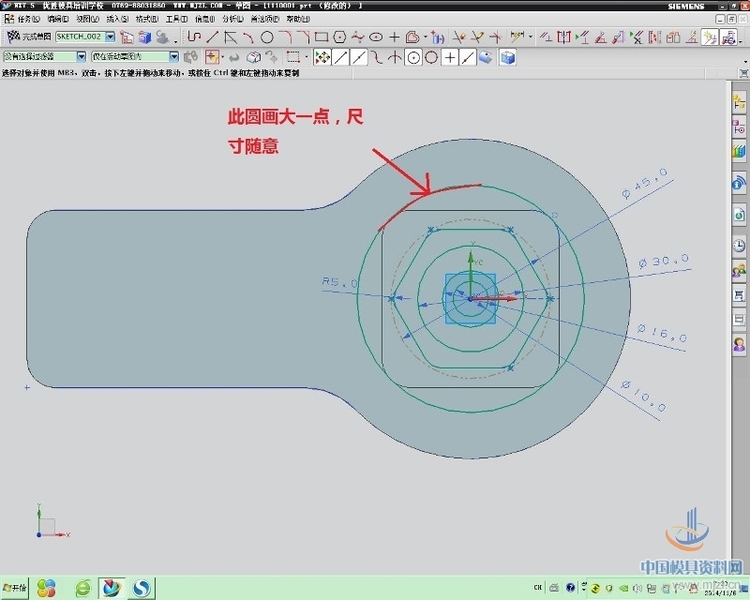

5.坐标下移3，看图画如下草图，

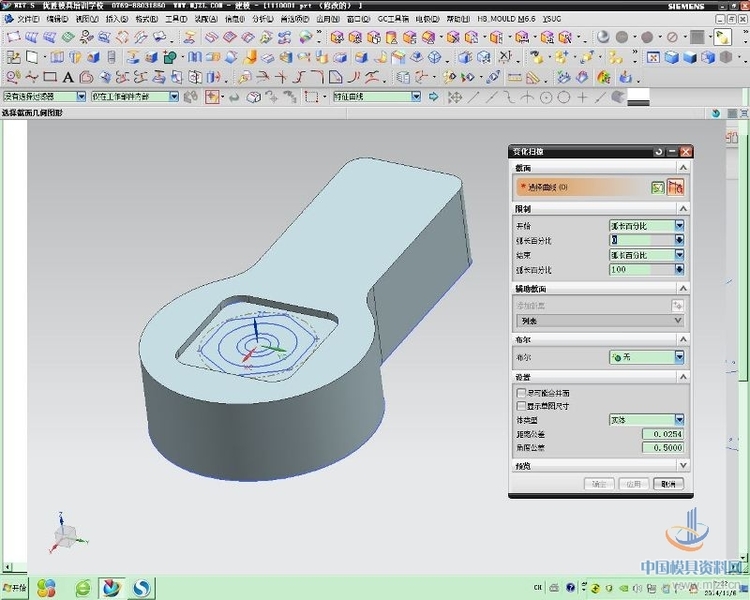

6.插入，扫掠，变化扫掠，


7.选择最外面的圆，坐标调整好，


8.草图的交点命令，（这个很重要，一定要做）

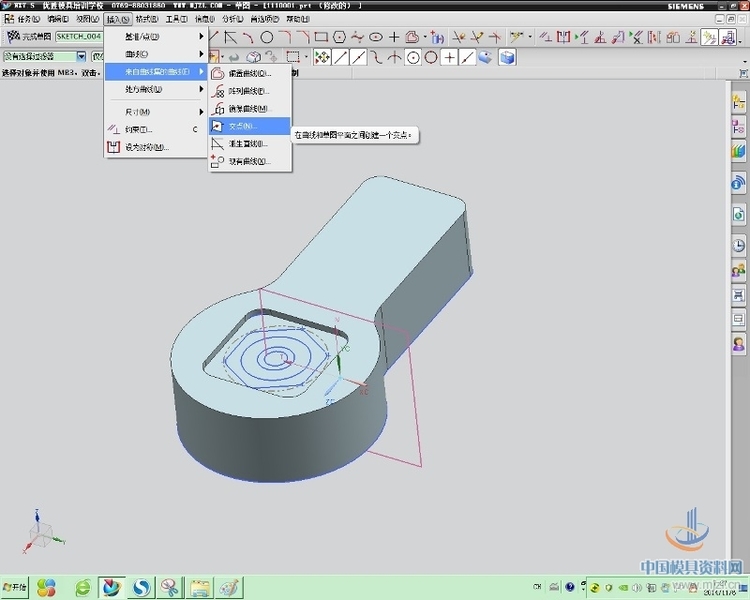

9.看下图4个交点，

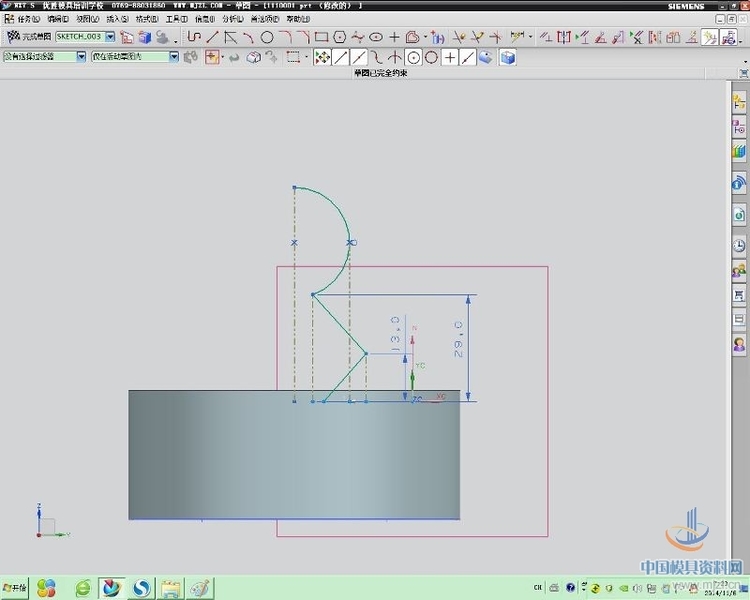

10.用交点画出参考线，尺寸标好（非常重要，这是控制截面高度的），再把截面形状画出来，


11.如图所示的，

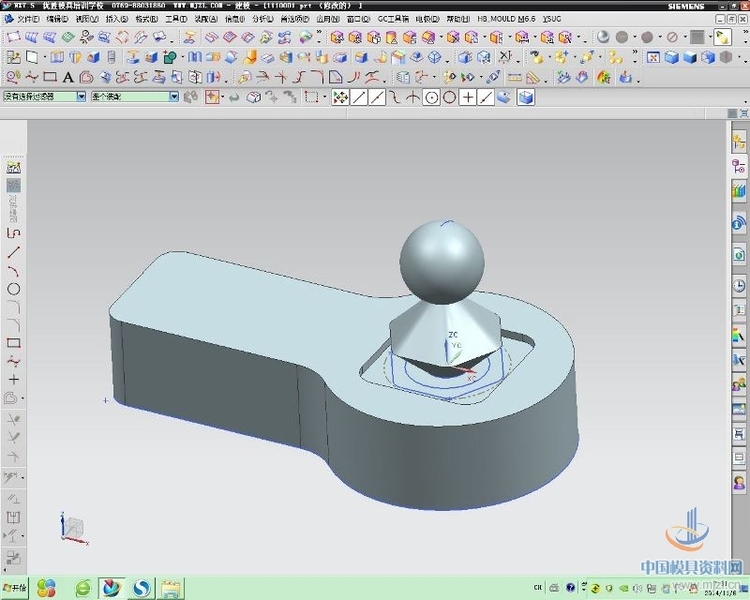

12.扫出来的效果。
