PowerMILL策略参数详解连载——直线投影

星幻时空

来源：机明

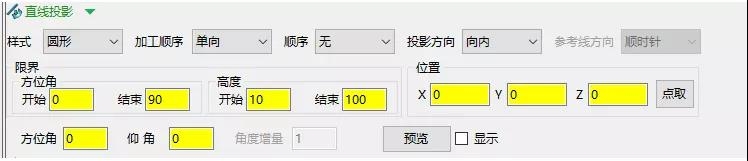

样式 - 选择一种样式以定义参考线的形状。
线性 - 此项可生成直线参考线

圆形 - 此项可生成圆形参考线。

螺旋 - 此项可生成螺旋参考线。选择此选项会更改参考线页面上的可用选项。

定位 - 输入 X、Y、Z 坐标以确定直线的开始点。
可使用该对话框手动输入坐标以及在图形窗口中查找项目。

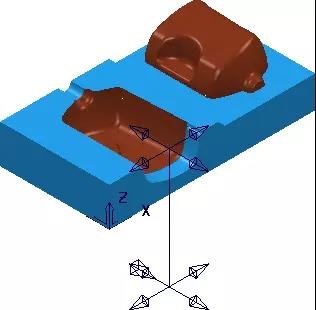

方位角 - 输入直线在 XY 平面的角度。系统将测量逆时针方向绕 Z 轴旋转的角度，0 在 X 轴上。
0 表示沿着 X 轴


注： 选择“显示”可查看构造线。

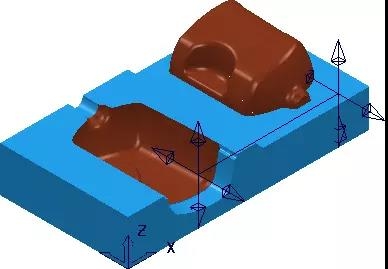

90 表示沿着 Y 轴

注： 这是此模型所需的方向
180 表示沿着 -X 轴。

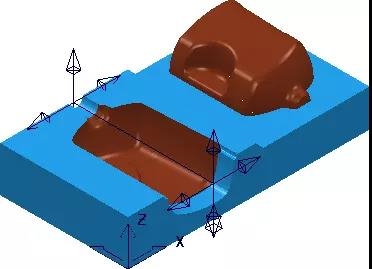

仰角 - 输入直线相对于垂直轴 (Z) 的角度。
0 表示垂直（沿 Z 轴向下）。

注： 选择“显示”可查看构造线。

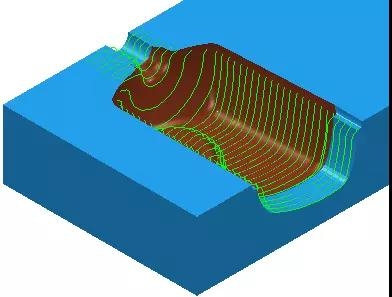

90 表示水平（位于 XY 平面）。

注： 这是此模型所需的方向。
方向 - 选择方向以确定进行加工的区域。

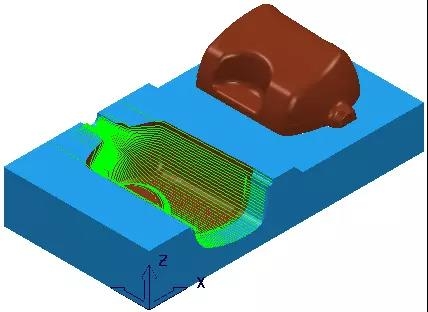

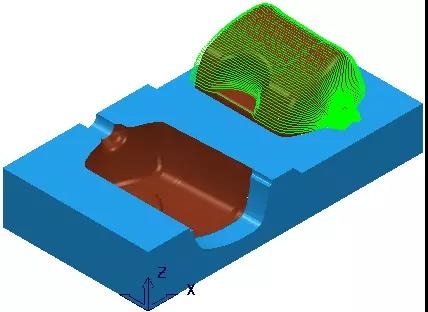

向内 - 选择此项后，系统会加工芯部。在外部（可见）曲面上生成刀具路径。通常，轴位于零件内部。

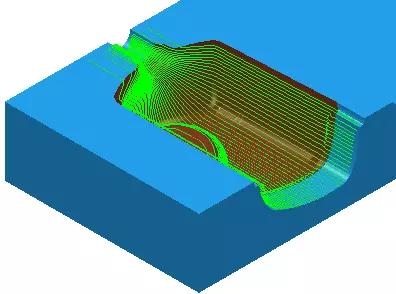

向外 - 选择此项后，系统会加工内部圆倒角、孔或型腔。通常，轴位于零件外部。

角度增量 - 输入相邻路径之间的角度。
注： 此选项仅当“样式”设置为“线性”时才可用。
预览 - 单击此按钮将依据投影形状生成快速预览刀具路径。
显示 - 选择此选项可显示预览参考线。
