优胜五金冲压设计培训：鈑金件及其圖面的特征归纳

优胜五金陈老师

鈑金件是厚度均勻的金屬薄板,其圖面特征可分為折彎特征與非折彎特征.
1.折彎特征:鈑金件在折床上﹐通過刀具上下模成型的特征.
   如下折彎成型示意圖所示﹕

2.常見的折彎特征有以下10種:

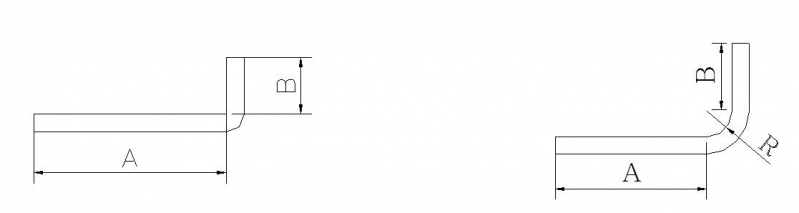

       一般折彎之一﹕R=0﹐θ=90˚                                一般折彎之二﹕R≠ 0﹐θ=90˚

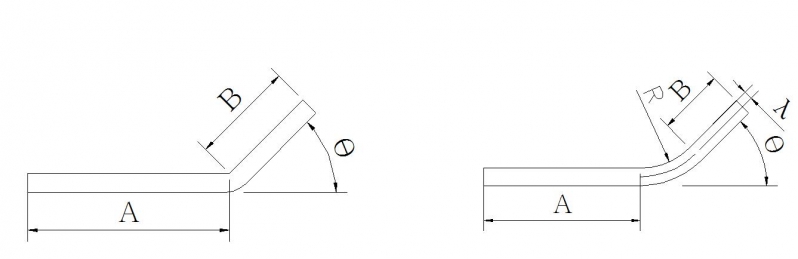

       一般折彎之三﹕R=0﹐θ≠90˚                                一般折彎之四﹕R≠ 0﹐θ≠90˚

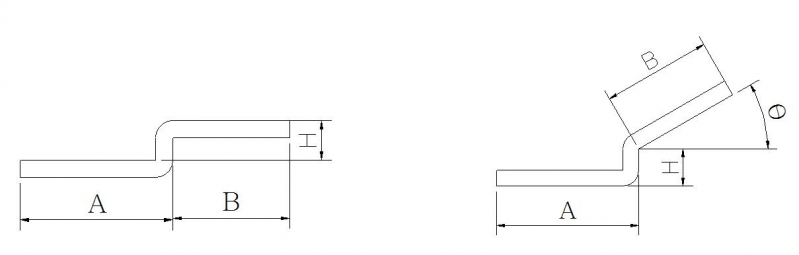

       一般折彎之五﹕Z折 (直邊段差)                             一般折彎之六﹕Z折 (非平行直邊段差)

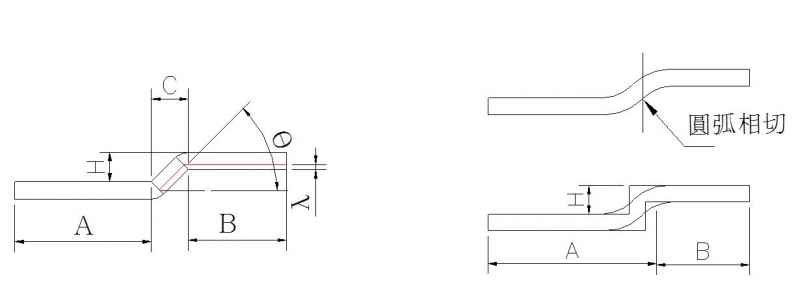

       一般折彎之七﹕Z折(斜邊段差)                              一般折彎之八﹕Z折(過渡段為兩圓弧相切)

       一般折彎之九﹕反折壓平                                      一般折彎之十﹕N折

3.非折彎特征﹕在鈑金件上的非折彎特征有 沙拉孔﹑壓鉚釘﹑突包﹑抽孔﹑斷橋﹑圓突點﹑斷差突點﹑翻邊等。
