WorkNC如何实现钣金模具编程凹圆角改造

KathyJJ

模具编程是模具制造的重要步骤之一，是模具制造成败的关键原因。而编程人员在实际操作中总会遇到一些问题，比如模具凹圆角改造问题：有经验的模具师傅都知道模具成型工艺主要利用凸圆角，而凹圆角在模具编程过程中经常会顶住凹圆角。为避免凹圆角对凸圆角成型产生影响，需要耗费钳工师傅大量的时间和精力去修。如何在加工中解决这些问题显得尤为重要。WorkNC作为模具加工行业的佼佼者，对于模具编程中遇到的问题拥有独到的解决方案，不仅能帮助企业提高模具制造效率和品质，而且能减少编程人员的工作量、减轻编程人员的工作压力。

一．传统凹圆角改造方案

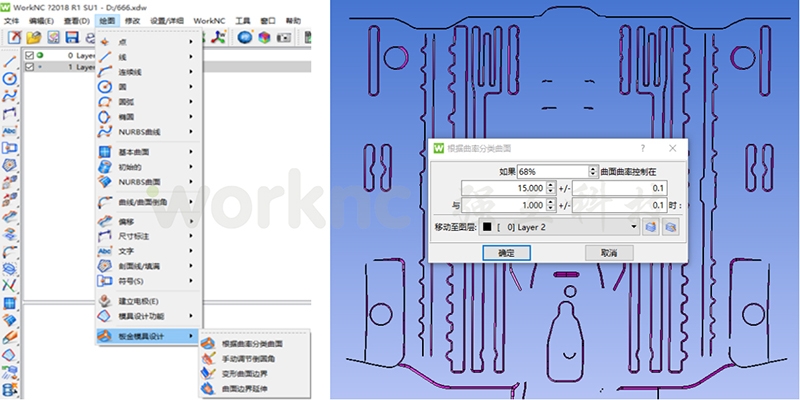

1.使用WorkNC的CAD功能打开工件后，找到菜单栏—绘图—钣金模具设计—根据曲率分类曲面，把凹圆角提取到一个单独的图层。如下图所示：

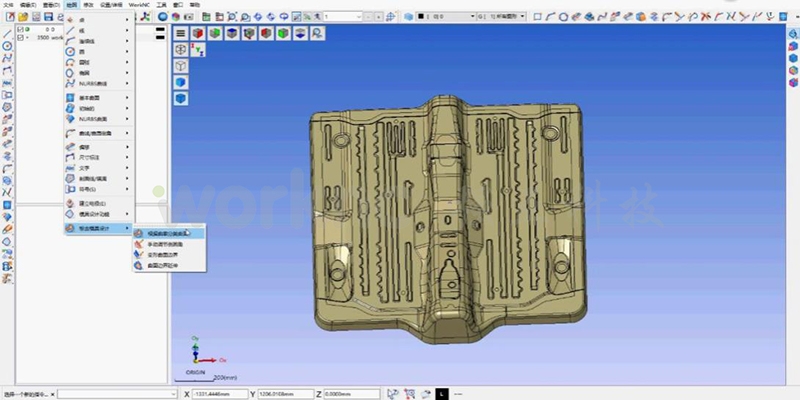

2.使用钣金模具设计—手动调节倒圆角菜单命令改造凹圆角，仍然将改造后的圆角另外建立一个图层，如右下图所示，黄色角为改造后的圆角与原数模，会有很多没完成自动改造的部分。

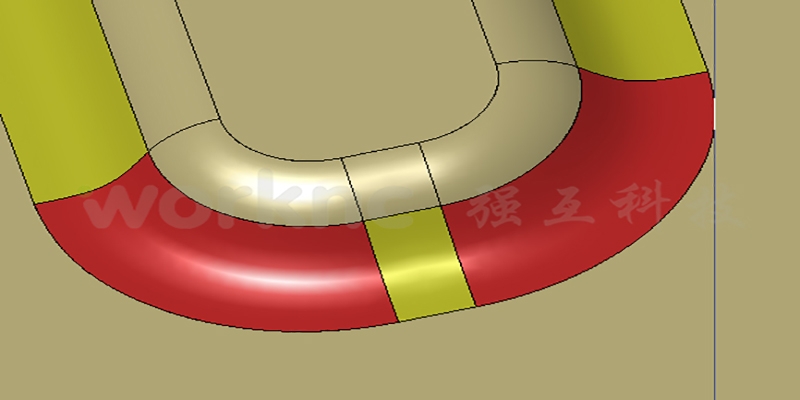

3.使用WorkNC曲面功能将没有改造好的，手工改造，WorkNC大约能自动改造70-80%的圆角，剩下的像下图红色部分的圆角需要手工来完成改造。



除传统凹圆角改造方案以外，强互工程师还另外提出了WorkNC不等间隙编程的方案。

二．利用WorkNC不等间隙编程来实现凹圆角改造功能
1.第一步和上面相同把凹圆角提取到一个单独的图层。



2.建立工作目录编程，分别选择凹圆角数模和其他部分数模，凹圆角数模设置的间隙比正常间隙稍大0.3—0.5mm即可，利用了软件的不等间隙功能，非常简单。

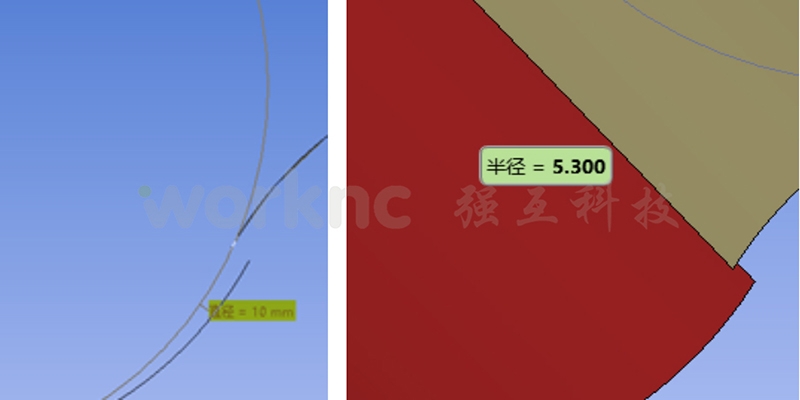

3.验证凹圆角改造是否合理，使用不等间隙编程虽然能实现圆角的让空，可能会有人怀疑会不会在搭接处产生台阶，影响模具成型时的走料，那好，咱们用下面两个图片来验证一下，使用WorkNC的曲率分析出目一个凹角为R5.3，知道最小使用到10mm球刀即可加工到位，又下角那张图是实际使用10个球刀加工时会在搭接处会自然残留一个圆角过度的，所以基本不用担心了。



小结：此方案一般用于钣金模具的成型过程中，WorkNC不仅帮客户解决编程过程中的效率与安全问题，而且也会向前延伸到数据准备阶段，全面提升效率。

想要获取本文的视频教程，可以去WorkNC微信公众号qh_worknc，在历史消息中找到本文，文末有获取流程。
