绘制草图步骤：草图绘制工具→编辑工具→约束工具→自动标注，所以我们按照这个思路进行讲解，草图有时更多的是观察图形，然后才是绘制工作。

一、绘制工具
主要包括轮廓、矩形、直线、圆弧、圆，这几个草图绘制工具希望大家记住他们的命令简拼，这样便于绘图工作，分别是Z、R、L、A、O，这样我们在绘制草图时，可以省略掉点击操作。下面我们来看一下各个草图绘制工具如何使用

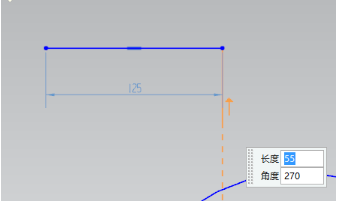

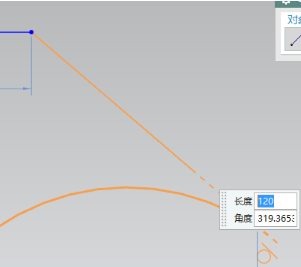

注意，无论使用那种命令都不要直接设定数据，只是直接点选即可，下图中执行一些绘图工具时，就会有下图中的提示，切忌这个里面的数据没有任何意义，不需要修改，也就是不用进行任何处理，咱们只需要在绘图区，差不多位置进行进行点位选择即可。


1、轮廓

执行命令后，每个命令都有一个执行名的工具条，有时我们需要在这个工具条进行相应的切换，选择相应的功能，输入模式里的功能使用默认功能即可，一般在实际工作中，很少需要进行切换。
作用1：绘制连续的直线，作用2：绘制直线和圆弧相接键槽形状，绘制直线时，直接点取相应的点位即可，切换圆弧时，直接点选对象类型中圆弧功能即可，绘制一个圆弧后，自动转为直线，如果再需要切换圆弧，当然也可以直接从圆弧开始绘制，一般情况下，很少这样使用。

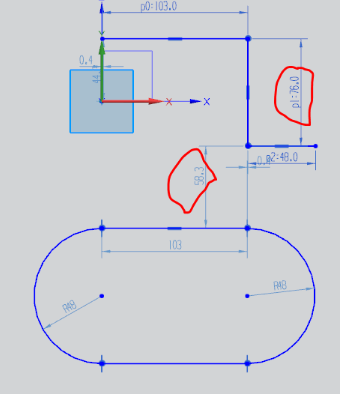

注意上图中，红色位置的区别，一个有p1一个没有，区别一个是虚拟标注，就是一个记号，标明这个地方需要标定大小；一个是实际定型尺寸，也就是大小确定的标注。
2、矩形

矩形方法中有3种，每一种上都有1-2-3标识，这些标识代表了绘制矩形时，点选的点的位置，主要目的是根据不同特点，选择不同的矩形创建方法创建距离。

3、直线

点选2个点，完成一条直线，与轮廓区别在于，直线只能绘制一条直线，而不能一次绘制多个连续线体，直线绘制的选择依据个人习惯，进行选择

4、圆弧
有三点圆弧和圆心式两种圆弧创建方法，三点式按照圆弧上点的顺序选择出三个点，圆心式，第一次选择的点为圆心，再选择端点，再移动光标确定弧度。


5、圆

和圆弧相同，也是圆心式和三点式，注意选择的点位置

6、点

直接在绘图区点取

7、多边形（P）
内切和外接两种多边形创建方法

内切方式

外接

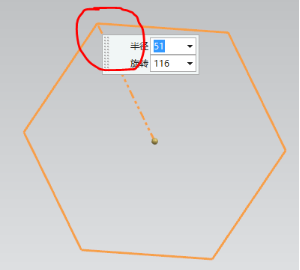

通过以上两个方式，光标所带位置不同，这个要依据需要进行切换即可，这个双点划线是一个辅助线，有利于控制多边形位置。
讲到这里，希望大家能熟练各个命令的简拼，切换到其他命令时，可以按中键来结束命令，再执行字母，在一个命令使用状态下，是不能执行另一个命令的。
二、约束工具
UG草图中任意点选位置绘制的草图，往往都是任意的，没有固定位置的，也就是光标覆盖住图形，按住左键拖拽，图形位置可以发生移动，所以要将草图完全达到指定尺寸我们还需要学习一下约束工具。约束说白了就是把一些图形元素——点、线、弧等之间捆绑上相应的关系。
约束类型：
点和点——重合、固定、完全固定
点和线（弧）——点到线上、点到中垂线上、固定、完全固定
线和线——共线、平行、水平、竖直、等长、垂直、固定、完全固定
弧和弧——同圆心、等半径、相切、固定、完全固定
线和弧——相切、固定、完全固定
根据约束类型，我们只要在绘图区选择到相应的元素即可，就可以在推断菜单中选择到相应的约束工具，所以这就要求大家熟悉各种约束符号，在低版本中，都是先执行约束，在选择相应的元素，但是在8.5以上版本中变化为先选择元素，直接弹出推断菜单方式来完成，当然也可以先执行约束命令，但是在后续版本中，选择元素时没有之前版本方便，因此个人认为在使用高版本UG时，可以更正自己的操作习惯，这样才能快捷使用软件。
由于是推断菜单，约束时显示的为约束符号，所以大家要非常熟悉各种约束符号，这样才能快速绘图，约束符号如下：

重合、点到线上、相切、平行、垂直、水平
竖直、点到中垂线、共线、同圆心、等长、等半径
水平和竖直约束在绘制直线时自动添加
水平约束记号

竖直记号

注意约束有时自动添加，如下图，自动添加约束时，和其约束的元素就高亮显示，这个功能有时实用，有时需要会带来麻烦，一般情况下，尽量不要添加自动的约束，有时无意中添加的约束，会对草图绘制带来麻烦，由于都是后修改位置和大小，所以有时就会发生错误。

选择时注意事项：
1、点选择

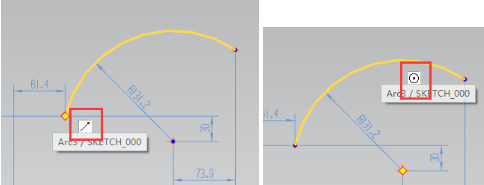

点包括线的端点、中点，弧的端点和圆心，下图中，注意观察鼠标右下角显示的符号，选择到什么位置要依据这个符号来判断，而不能依据光放覆盖位置，右侧图中，放到圆弧上，实际上显示的是圆心符号，此时如果点击的话，将会选择到圆心

有时会出现选择不到点的情况，可能是过滤器里，各种点的过滤没有设置要选择的点位，所以可能出现光标右下角没有显示点，或者过滤器背关闭，大家要注意这个情况。

2、线（弧）选择
下图中，是选择线和弧，光标要错开线体的特殊点位置，比如端点或者圆心之类，尤其是圆弧，需要稍微调整一下覆盖位置，即可显示出整个线体为红色，表示选择到了线（弧）
