第103讲 NX10实例教程——柱形卡环（曲线长度：弧长计算及圆弧棱边斜角）


图形分析：该造型外形结构简单，但在没有草图工具下，要完成这个建模还需要一些小技巧才可以顺利完成，技巧主要在圆弧棱边斜角及圆弧形弯钩及内部圆弧槽建模。

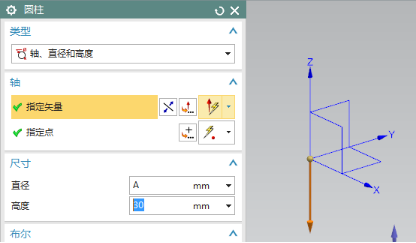

圆柱体，z的负方向，考虑基准面放置垫块，绝对0点，设置参数如下

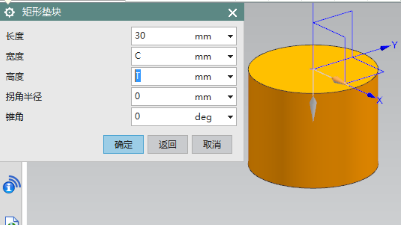

垫块，基准面放置，不用修改方向，自动设置为x方向为参考，长度任意，大一些可以伸出圆柱即可，其他两个方向数据准确。

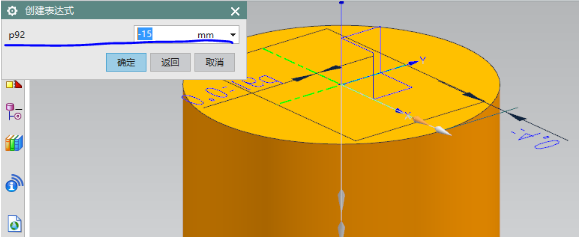

定位操作，共线实现中心对齐；水平定位实现圆弧象限点和棱边距离定位，根据参考方向与15尺寸线平行，所以选择水平定位，由于位置反侧，所以添加负号实现反向定位。

圆弧，三点式，选择中间基准面为绘图平面，该段圆弧特点为切点和起点在同一处，所以起点直接捕捉，跳过端点，切换到中点，选择相切，再切换为端点，先点击任意点，确保方向，同时可能利用补弧按钮完成圆弧方向，修改半径为d，限制位置设置任意数据，便于后续修改。

拉伸，选择圆弧，对称拉伸，偏置，注意圆弧上箭头方向，关系到偏置的正负，尽量控制偏置为正数。

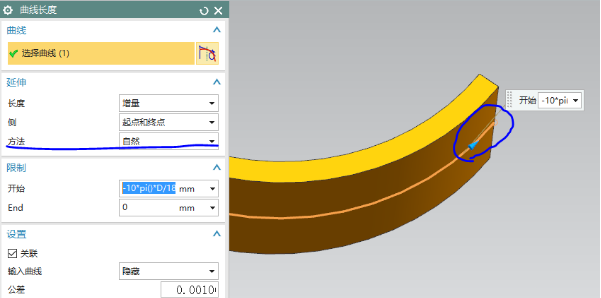

曲线程度，根据图形标注，内侧圆弧腔体边界范围是10度，在软件中，没有伸缩角度的命令，所以需要把角度变成弧长来计算，这样才能实现收缩，根据弧长计算公式=N*π*R/180=-10*pi()*D/180，注意圆弧侧收缩方法为自然或者圆形即可。

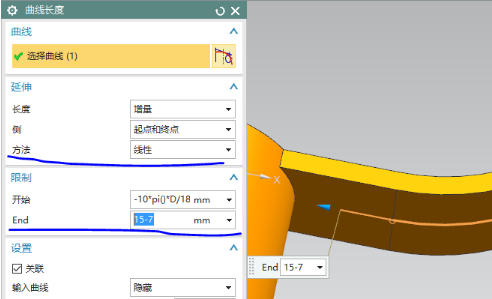

切换到结束，修改方法为线性，实现端点直线延长，根据图形延长距离添加表达式，添加关联，便于后续优化建模

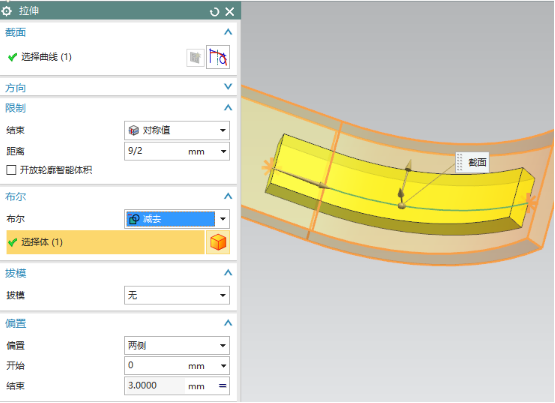

拉伸，选择延长线对称拉伸添加偏置求差

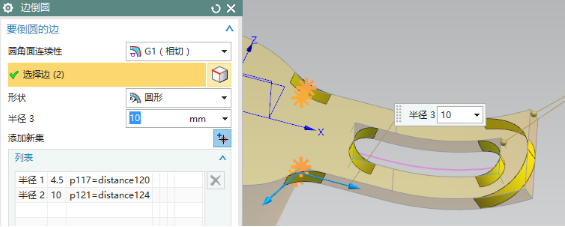

圆角，全圆角采用测量半长形式，以集合方式完成所有圆角

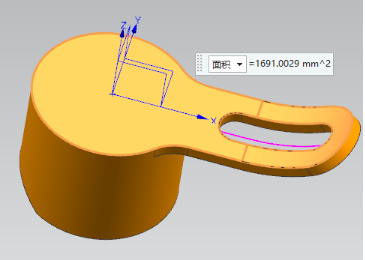

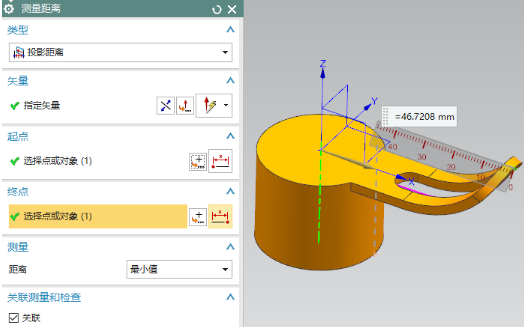

测量距离，投影距离，圆弧棱边选择线上点，50位置

确定后，直接选择圆柱象限点，添加关联测量

优化，建立名称，添加投影测量为目标量，依据图形修改为标准数据40

变量，将圆弧的终止数据添加，修改范围进行优化计算

优化计算结果如下

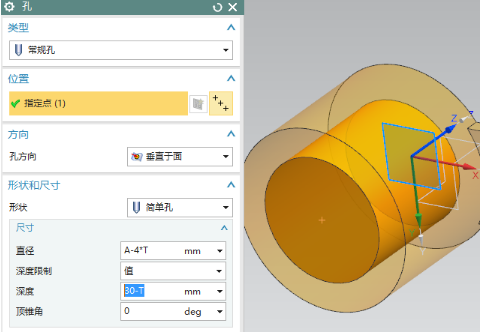

孔，直接捕捉圆心，设置指定，按照最小内径进行打孔

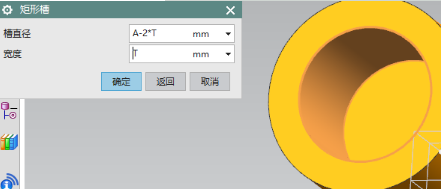

槽，内孔面打矩形槽，设置直径和宽度

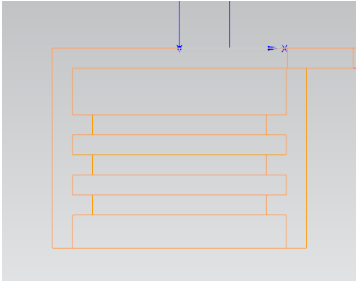

假设绿色范围均为槽分布，粉色线位置上下预留出一个槽宽度

定位操作，依据上图，以棱边进行距离定位

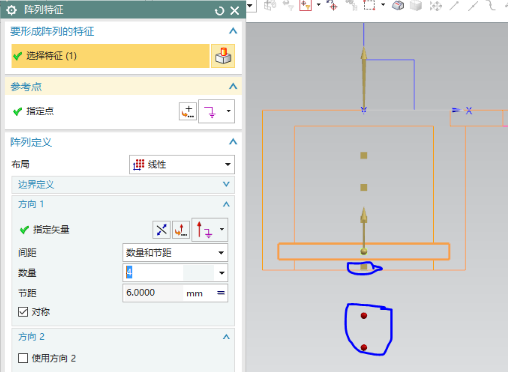

阵列特征，将槽特征直接进行对称阵列，直接完成整个造型，同时需要细节槽细节才可以一次完成，勾选对称后，下方多余2个实例点，要删除，只保留一个，且要想上移动一个小小距离，将残留实体去除，本操作移动了2mm，如果不移动的话，下方实例可能与实体没有交集，所以会报错。

按照上述操作后，确定，使用投影测量方法，量出最上方槽到顶面距离，不用添加关联，只是要记录一下这个距离，也可以利用先用表达式进行计算，但是较为麻烦，所以先确定，再反向修改，最上方槽的高度应该充满后，直接打到低，这样才能完全符合图纸要求

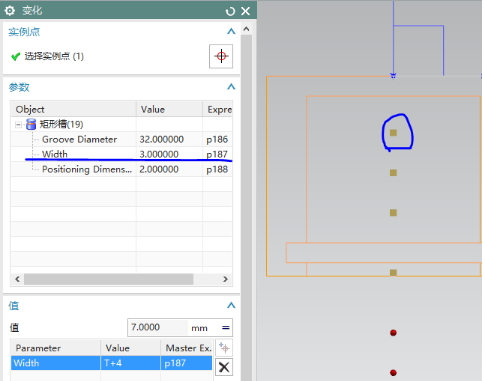

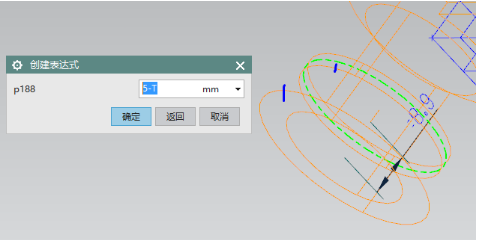

双节阵列，选择最上面的实例点，右键，变化（修改实例的特征表达式），找到槽的宽度表达式，添加到增量中

切换到表达式，添加距离4即可，这样相对自己计算要简便许多

确定后，线框模式看模型内部，可以达到一次完成内部所有细节特征

拔模，由于是圆弧棱边，无法倒斜角，只能拔模才可以完成部分倾斜，由于图形标注为两侧距离，所以需要利用三角函数进行角度计算：atangent(5/(A-30))，根据倾斜方向，选择x方向为矢量，选择圆环面，添加角度表达式。

分型面，以点形式来确定开始倾斜位置，以象限点为参考点，进行x方向偏置

距离

橙色面

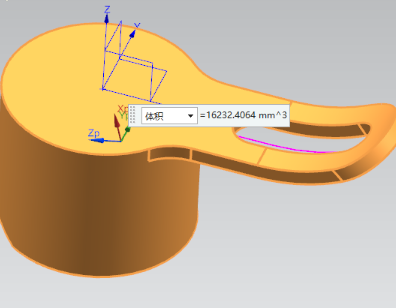

体积
