第82讲 NX10实例教程——拐角卡座（45斜矩形腔体再次巩固练习）

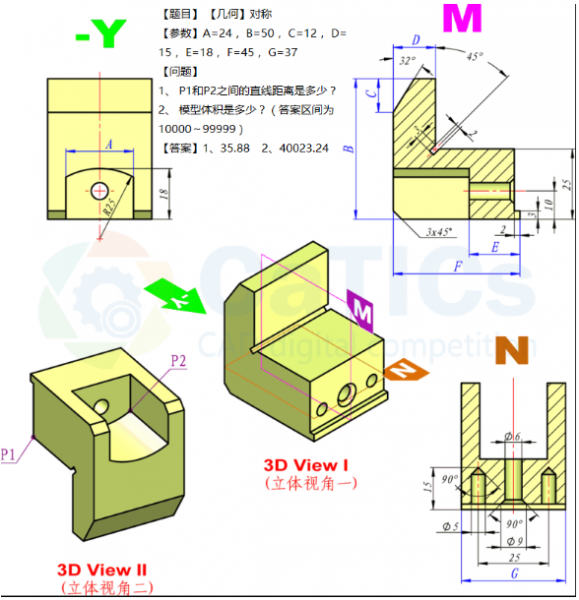

图形分析：本次造型主要是让大家练习上一次课中倾斜腔体的创建，根据此图形标注情况，倾斜后不能定位里直接一次完成定位操作，需要利用同步建模反向修改，另外该造型的标注很有特点，容易出现失误。

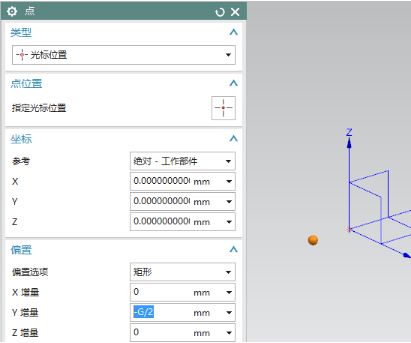

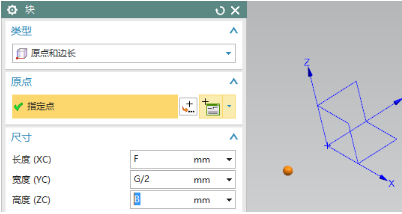

块，创建半体，由于后侧25圆弧和5孔两个特征具有对称结构，为了减少对称及反复添加操作，此处采用半体操作，点偏置y方向偏置半长。

确定后，设置参数，注意点关联，y方向为半长设置。

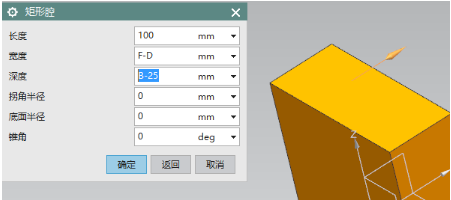

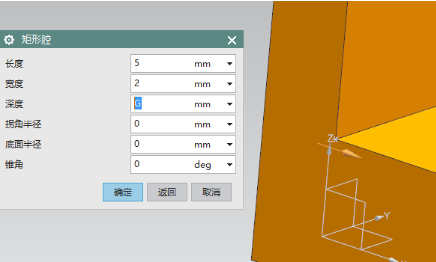

腔体，矩形，选择上标明，短边为参考，长度大一些，宽和深数据准确

定位操作共线，棱边重合，长度方向不用定位，已超出实体

腔体，矩形，选择前方表面，选择x方向为参考方向，长度数据可以大一些，主要是把斜槽打通，深度可以g也可以大一些把整个体打通即可。

垂直，以拐角棱边为基准，选择长线左侧端点距离为3或者小一点，目的把拐角缺口打通即可

垂直定位选择另一个棱边，长线左侧端点为定位基准，也是3，这样即可实现45定位对齐

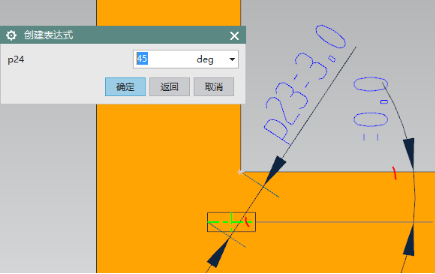

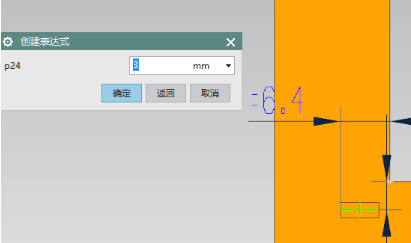

角度，依据角度方向，选择两个线体远一点地方，直接给出45度，如果定位后没有把拐角缺口打通，可以调整长度参数即可，比修改定位数据要方便一点

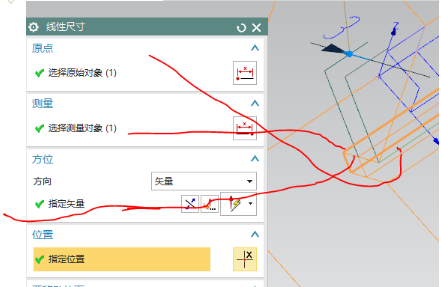

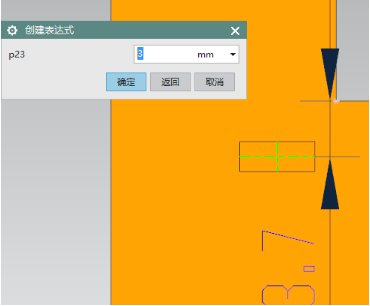

线性尺寸，依据图形标注，以上侧棱边为基准进行测量修改长度，这个3在上述定位时是无法实现的，因为基准位置还没有产生，创建好基准棱边才可以完成3标注，矢量是尺寸线方向，直接选择棱边即可。

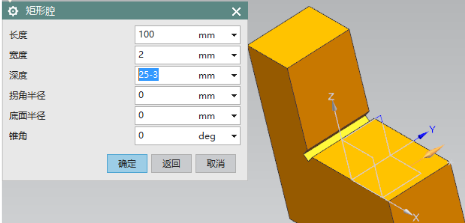

腔体，矩形，选择上表面，y方向为参考，长度大一点，宽和深要准确

共线定位操作直接重合对齐棱边即可

斜角，依据图形标注选择偏置和角度，根据距离来确定方向

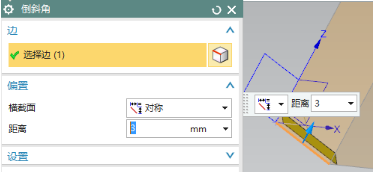

斜角，对称，直接选择棱边

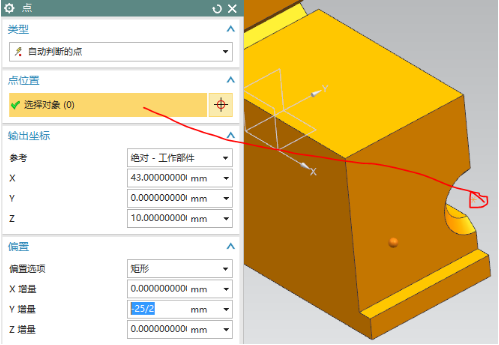

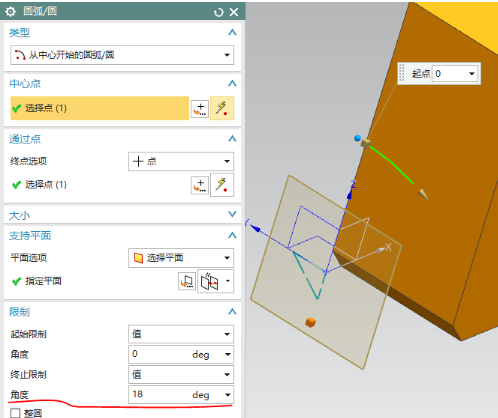

圆弧，圆心方式，选择yz基准面，圆心利用点偏置如下

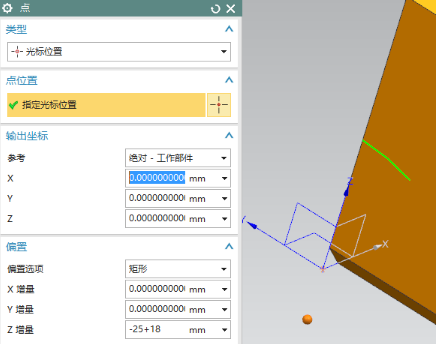

终点，利用点偏置，如下

限制中角度小一点在实体内部即可

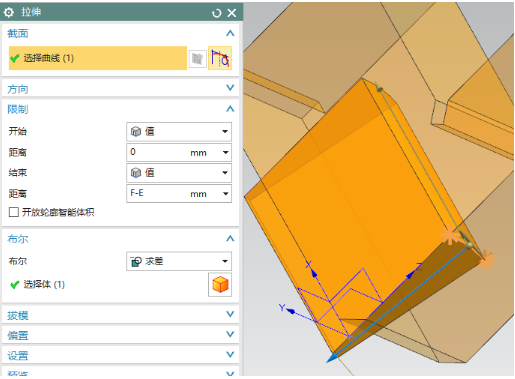

拉伸，选择圆弧，控制终止距离，求和，偏置两侧大一些，注意收缩处一定要有一定的厚度，不可变成一个棱边，也就是把这个缺口完成去除，如果偏置后是一个棱边，就要反向修改圆弧的角度。

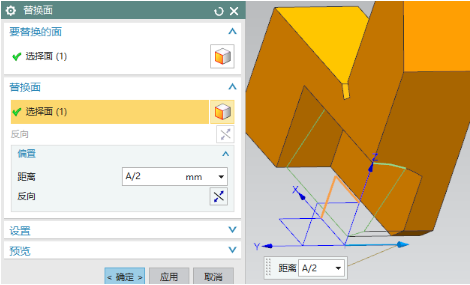

替换面，斜面替换为平面同时添加偏置距离

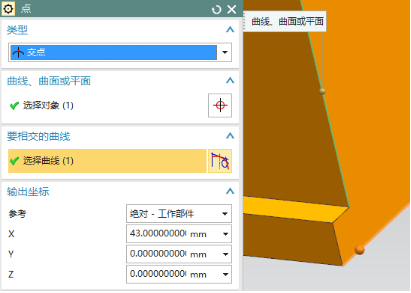

孔，点构造器，根据图形标注10基准位置，和孔开始位置，应该在台阶面上，但是由于有一天凸出台阶无法直接捕捉最下面的参考位置，间接方法来实现，当然也可以计算，但是本讲解是让大家拓宽思路，参考点选择切换到交点，分别选择两个直线棱边，系统自动找到交点如下图

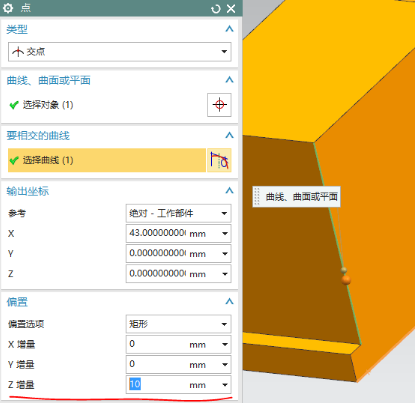

添加矩形偏置10

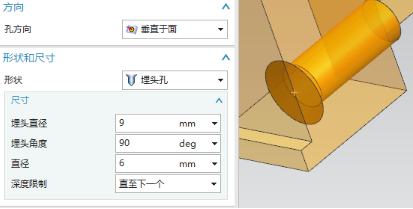

确定后，埋头孔，设置参数

孔，简单孔，点构造器，以圆心为参考，添加y方向偏置

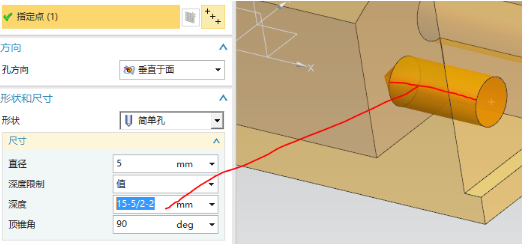

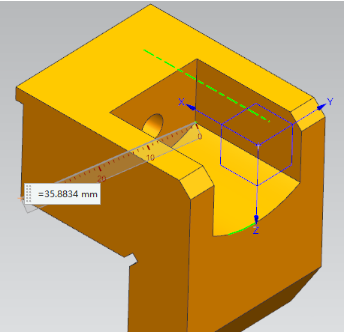

确定后，设置参数，此处深度要注意，是柱面长度，要进行相应的计算

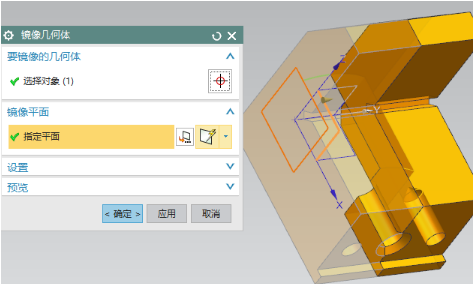

镜像几何体，以基准面进行半体创建

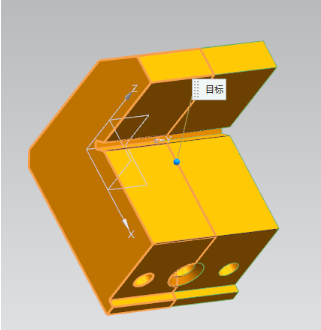

求和，半体求和为一个整体

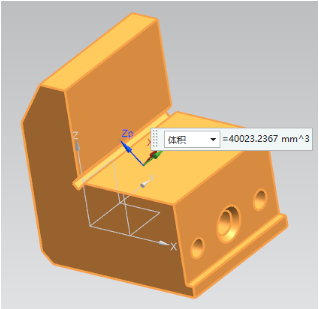

距离

体积
