第80讲 NX10实例教程——柱形箱壳体（常规命令大综合）

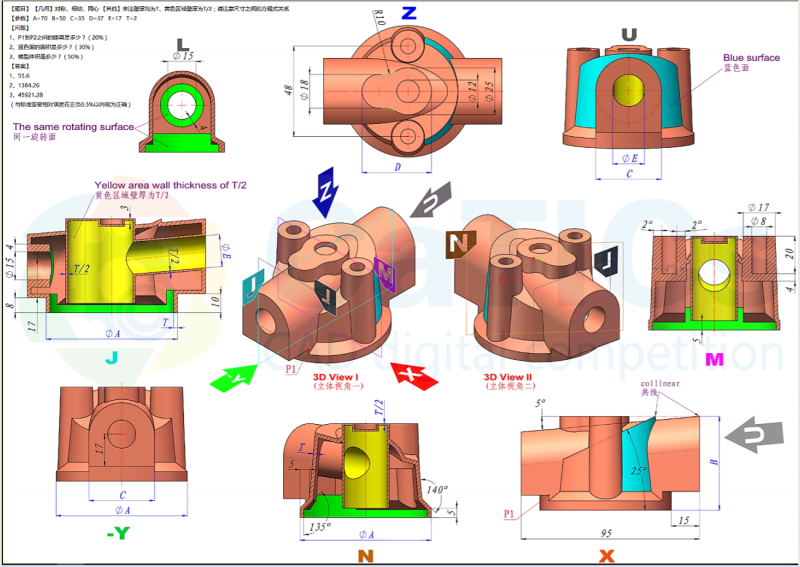

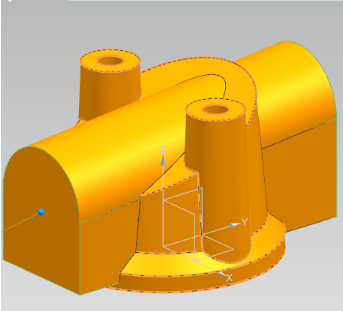

图形分析：该箱体细节特征较多，由两部分壳体组成，大体建模方法也是常规命令可以完成，需要巧妙利用一些方法才可以。

圆柱体，完成主体圆柱轮廓，以绝对0点创建圆柱，高度是两部分完成，底部高度5是直接得知，右侧的5高度，是根据135度和水平距离5计算得出的。

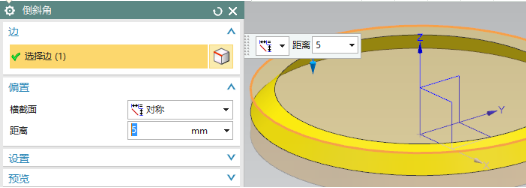

斜角，对称类型，根据135度和5距离来选择

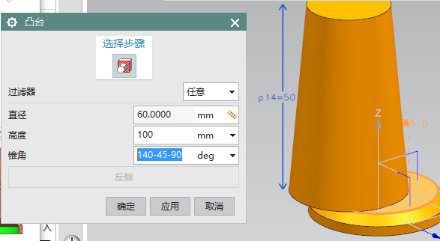

凸台，直径采用测量直径，高度大一些，锥角所需要角度进行计算

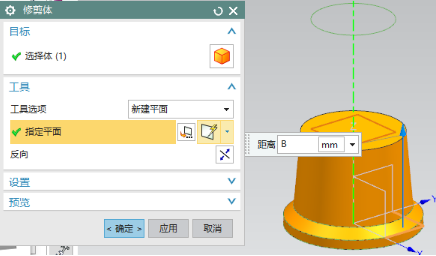

修建体，由于此段锥面不便于直接进行面的选择，所以要用修剪体在指定位置进行裁剪，偏置面距离b

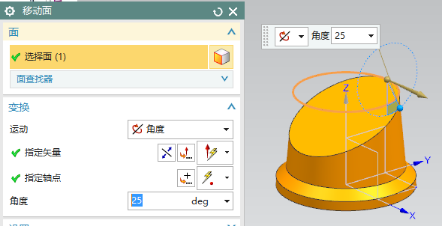

移动面，旋转面，以顶面象限点进行旋转，注意方向

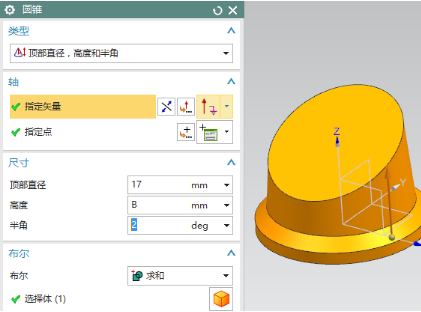

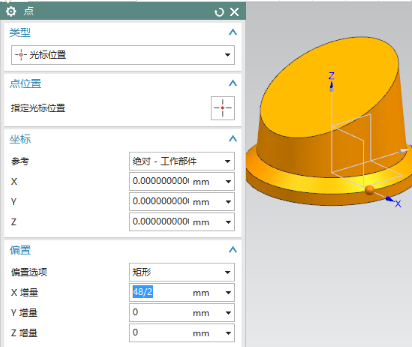

圆锥，顶面直径、高度和半角类型，依据图形标注，圆心采用点偏置


确定，半角以顶面直径为计算开始位置，向外展开为正角度，向内收缩是负角度，求和


镜像特征，圆锥特征镜像，由于上一步求和导致是一个特征，不是实体


孔，简单的孔，直接捕捉两个圆心即可

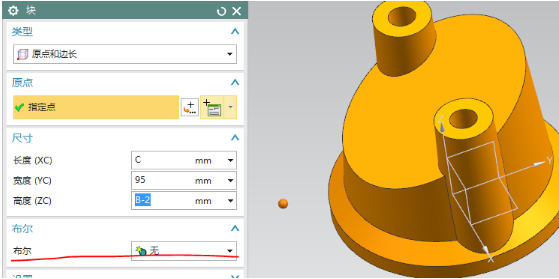

块，角点使用点构造器进行偏置，依据图形标注特点有右侧15偏置，减少计算量，以右侧象限点为参考点，进行偏置表达式填写，只能为负偏置，长方体参数只能填写正数，z方向偏置是一个小于5的数值，该处是为后续建模预留面。


确定后，填写参数，不能进行求和，点要添加上关联

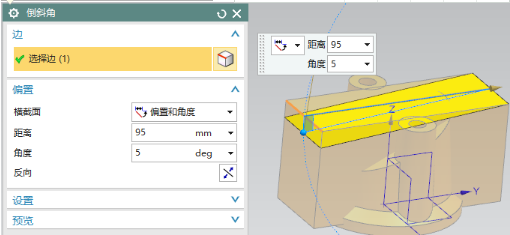

斜角，选择相应棱边，依据标注选角度和偏置，利用反向按钮调整距离位置，设置相应参数

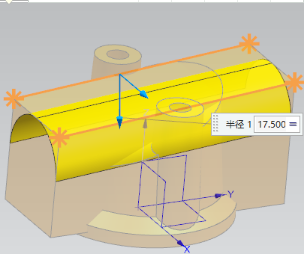

圆角，可以测量半长或者使用表达式


求和，两个实体做成一个整体

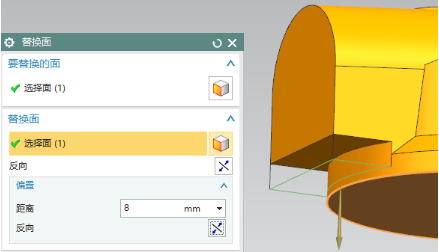

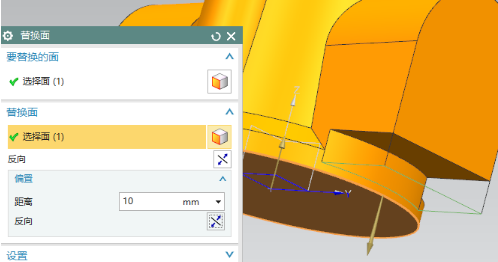

替换面，两侧面按照标注不等高，而且在锥面位置为一个圆柱面，所以设置一个小于5的高度，偏置时即可直接完成圆柱面建模，如果高度出于锥面位置，再进行后续圆柱面调整会有点麻烦。替换面加偏置设置可不用计算，也可以利用偏置面或者偏置区域来完成。


替换面，另一侧台阶面修改

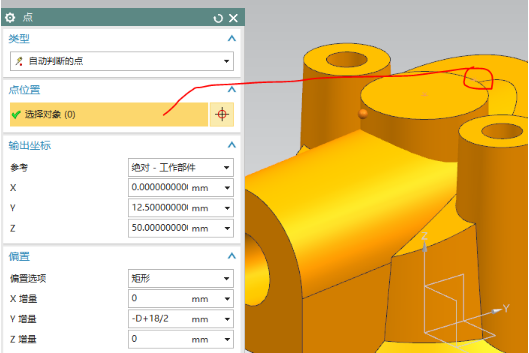

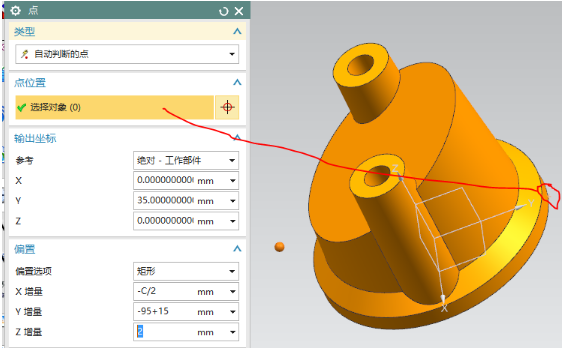

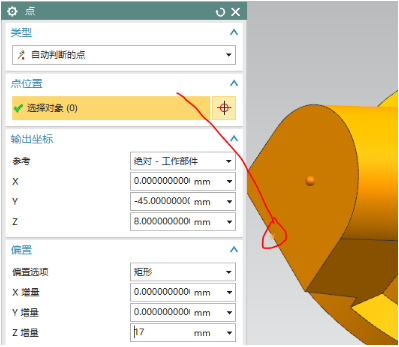

孔，点构造器，以棱边中点为参考点，进行z方向17偏置


确定，设置孔参数，深度是一个任意数据，孔的底端面是一个圆柱面，后续需要进行调整，所以深度任意

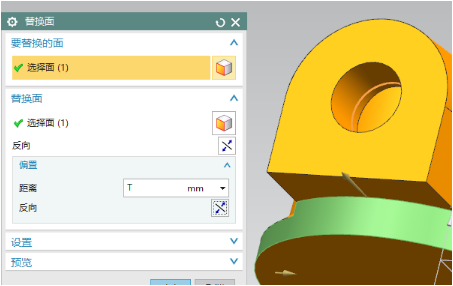

替换面，底面替换为圆柱面，依据题意是内壳面对齐，所以此时需要添加一个t偏置

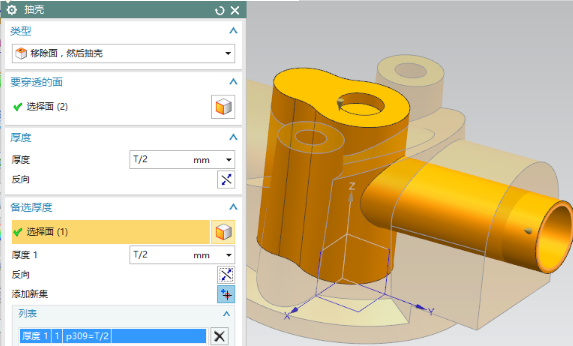

抽壳，主体厚度为t，删除孔面和底面，备选厚度为4，依据题意选择相应面


删除面，两侧圆锥内孔面抽壳后有一定空隙，上一操作中不能设置备选厚度，是锥面厚度不能随便调整，依据图形特点，面与外侧锥面相同，所以删除面后，利用外侧锥面进行截断，两侧相同操作。

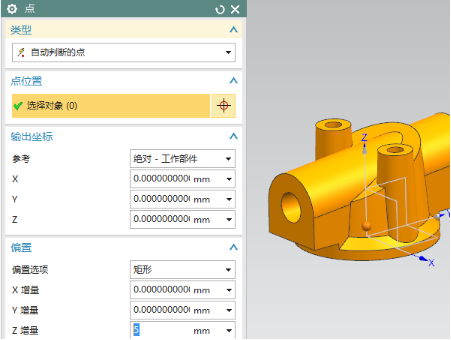

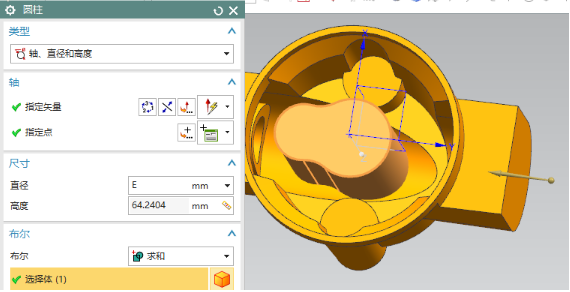

圆柱，点构造器，以绝对0点进行z方向偏置

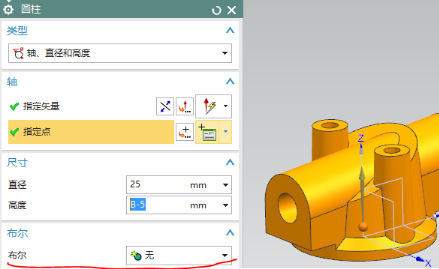

确定后，设置圆柱参数，不进行布尔运算


圆柱，点构造器，依据图形标注，以圆柱体右侧象限点为参考点，进行偏置，方便计算

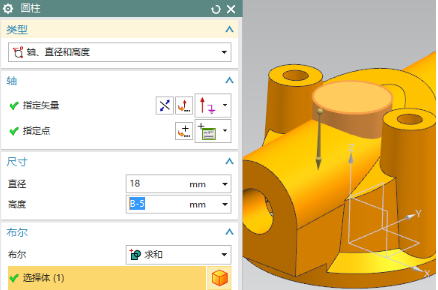

确定后，设置参数求和与圆柱体


圆角，设置半径大小，选择棱边

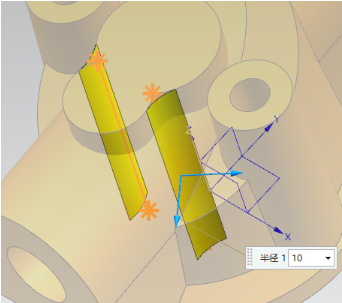

圆柱，点构造器，以圆弧圆心为参考，沿矢量偏置，如果直接以圆心开始，可能有一部分圆柱体在上壳体内部，不便于后续修改，所以在此把这段圆柱弄长一些

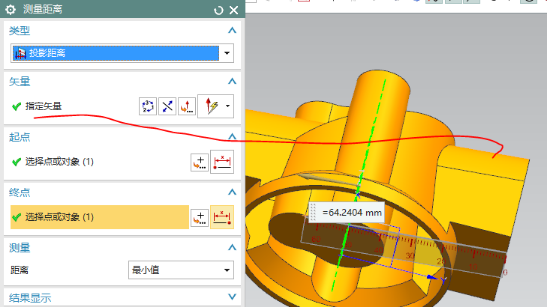

高度采用测量，只要在中间体内部即可，投影方向可以直接选择圆柱面，界限可以任意选择大一些和已知实体相交即可


确定，直径按照内孔面进行设置，求和

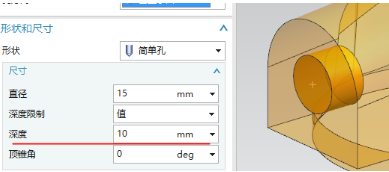

孔，简单孔，参数如下

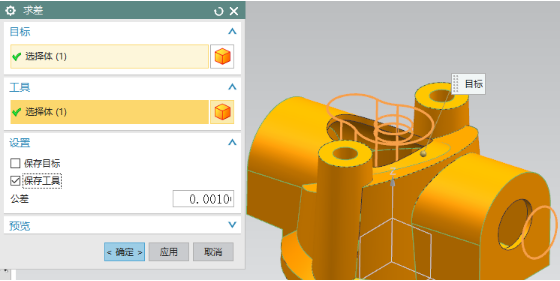

求和，大壳体减去内壳体，同时对内壳体进行保留操作，后续还需要使用


抽壳，设置厚度，删除底和侧端面，备选厚度进行内腔e厚度反向


求和，两个壳体求和操作


删除面，多余管道面删除进行截断

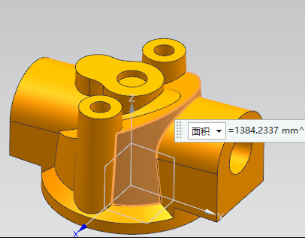

测量体积


距离


面积
