第68讲 NX10 入门图文教程——导流柱轮

星幻时空

第68讲 NX10 入门图文教程——导流柱轮

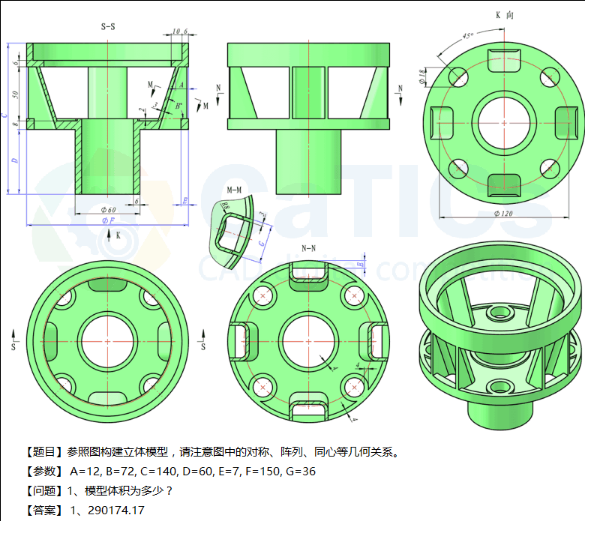

图形分析：该造型主要为壳体组成，所以建模的主体思路为完成多个壳体，再求成一个整体，连接体的制作需要一定拉伸技巧这样可以有效减少操作步骤，e位置的小平面也是替换面的一个利用。

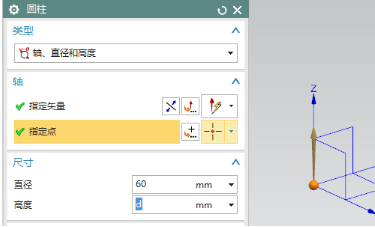

圆柱体，原点为基准添加一个圆柱体

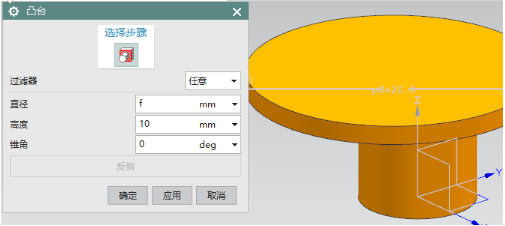

凸台，选择上表面添加圆柱体，参数设置如下，点到点定位实现同轴心

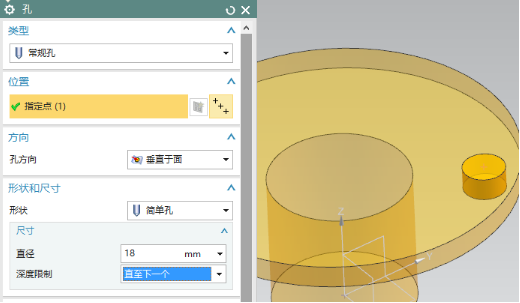

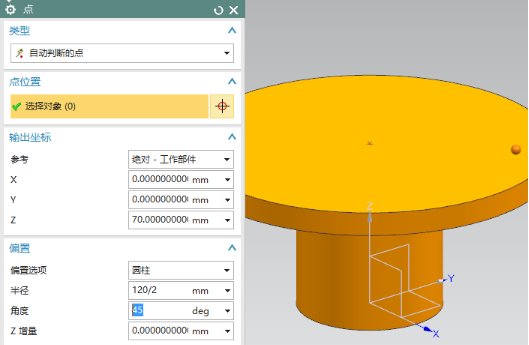

孔，点构造器，圆柱偏置方式打孔

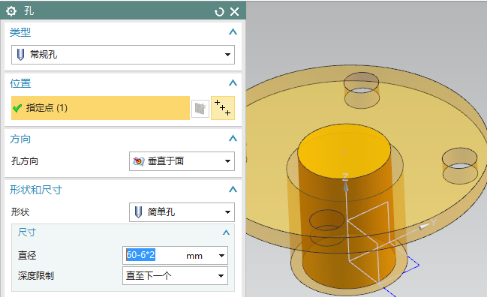

确定后，孔参数设置如下

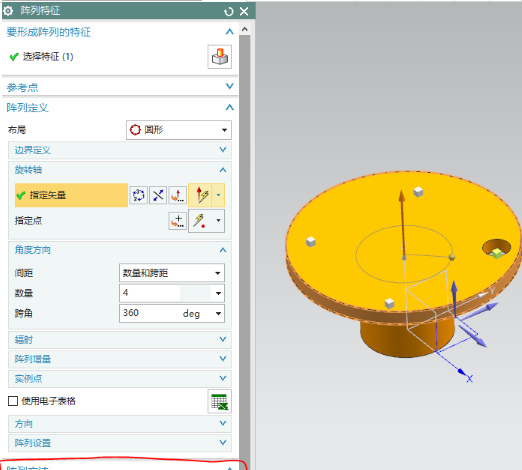

阵列特征，或者阵列面，特征的形式必须要切换到简单孔，不能是变换，由于点打孔



孔，抽壳是大和小圆柱重合地方有一个面，所以必须要先做好这个面，否则重合地方没有面，也就是不会有4的壁厚

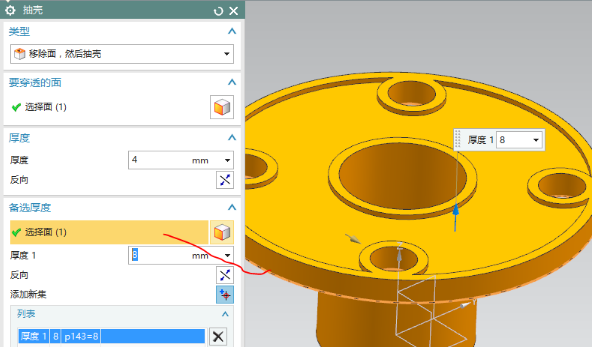

抽壳，添加备选厚度，主体厚度为4，删除上表面

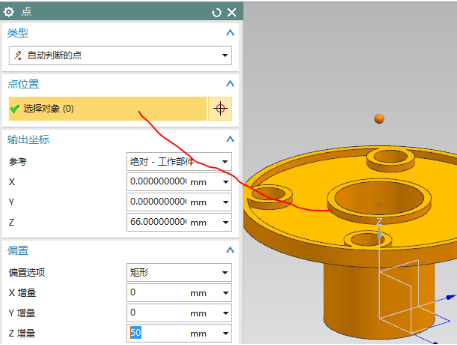

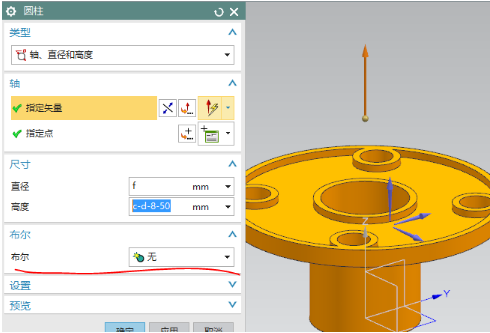

圆柱体，点构造器，依据图形50标注，选择底侧圆心，添加z方向偏置



确定后，注意点一定要添加关联，也就是相对于绝对坐标系，高度较为复杂，输入表达式

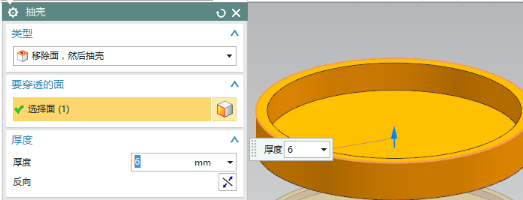

抽壳，删除上表面，厚度为6



拉伸，根据10的偏置选择拉伸制作这个孔比较省事，不需要填写表达式，只需要选择内部棱边即可

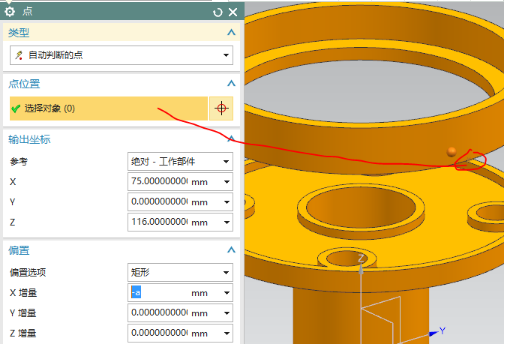

直线，添加象限点位置的偏置

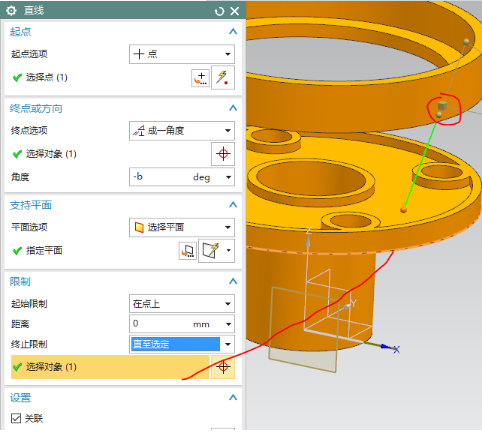

先选择平面，成角度，依据图形选择x轴为角度参考，设置角度，根据正负区分方向，注意添加直至选定选项，直接对齐到下表面，这是拉伸的关键

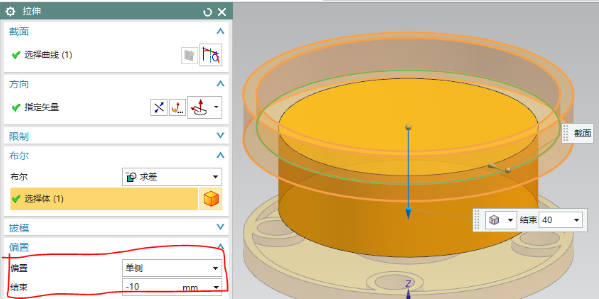

拉伸，选择上一直线，方向一定要切换为x轴方向，这样可以保证上下位置对齐没有多余部分，终止位置添加圆柱面为截断位置，对称偏置，这样的话整个这个拉伸体没有多余部分可以省略很多修改操作

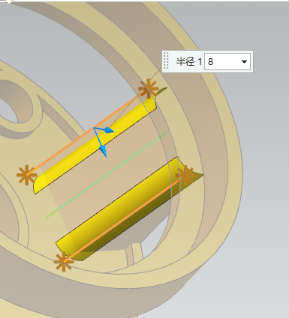

边倒圆，设置棱边，选择拉伸实体的棱边

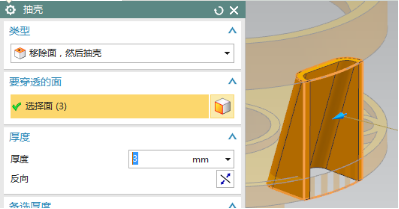

抽壳，删除3个表面

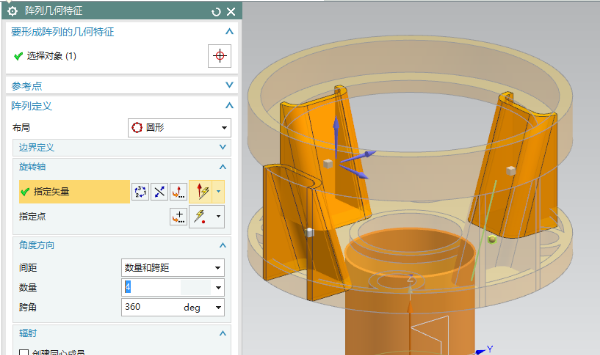

阵列几何体，把上壳体阵列4个

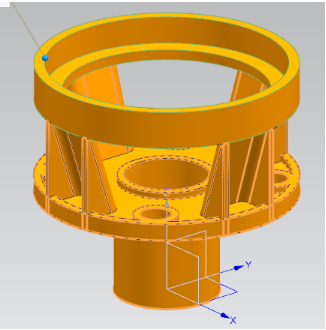

求和，所有实体求和为一个整体

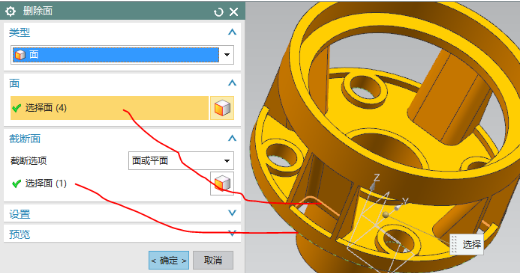

删除面，选择挡板内部的小平面4个，添加截断面为下表面

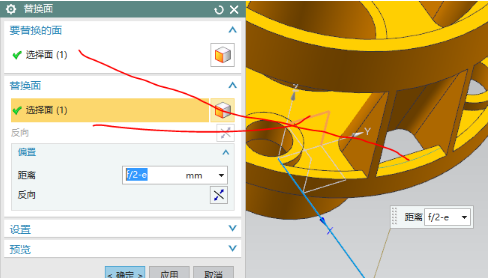

替换面，这个操作不能阵列，只能一个一个制作，圆弧面替换为平面，依据图形，替换到基准面，添加偏置距离，距离表达式如下，这个操作做4次。

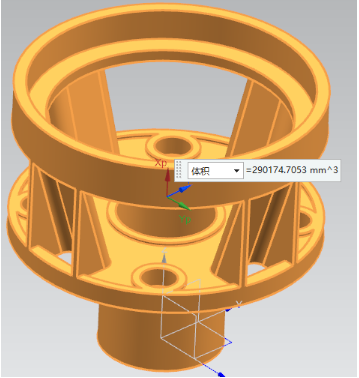

体积
