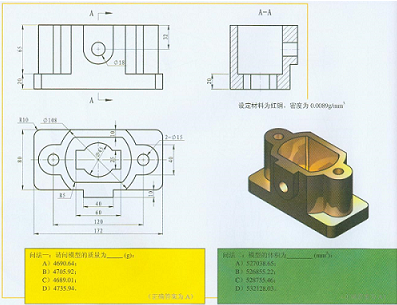

底座箱体


图形分析：中心对正，基准坐标系要置于整个实体正中心，底板上表面为分界线，底板使用垫块命令直接添加拐角半径，上部为圆柱和垫块完成；如果选择创建方块之上添加凸台，这样的话，底座上的四个圆角需要单独添加，这也是一个建模思路，相比上一个思路，个人认为第一个比较好，能依据图形特点完成建模

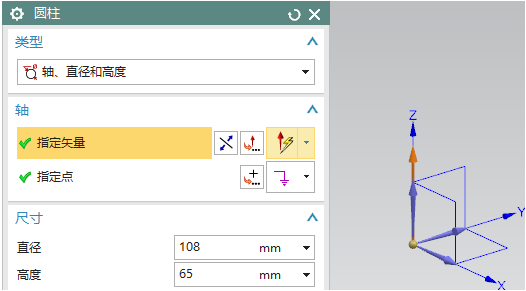

依据图形分析，以基准坐标系为界，设置参数和方向

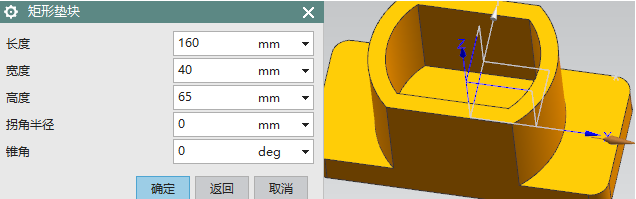

垫块，选择圆柱的下表面，选择圆面后自动添加参考，依据此进行参数设置

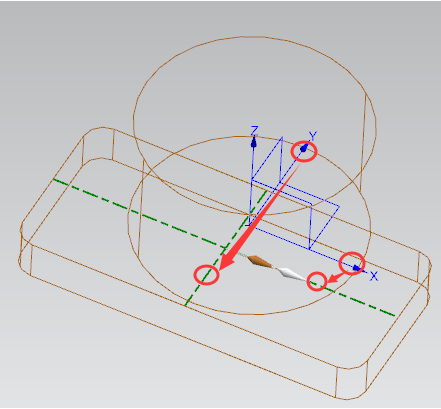

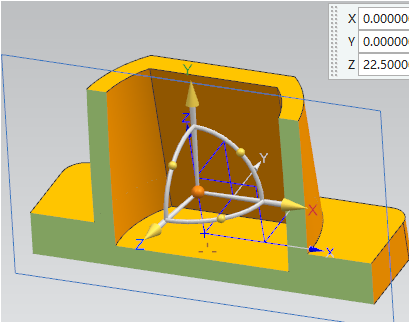

中心对正，2次共线操作，以基准坐标轴为棱边进行线重合操作

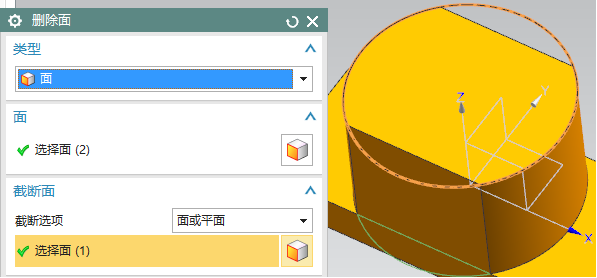

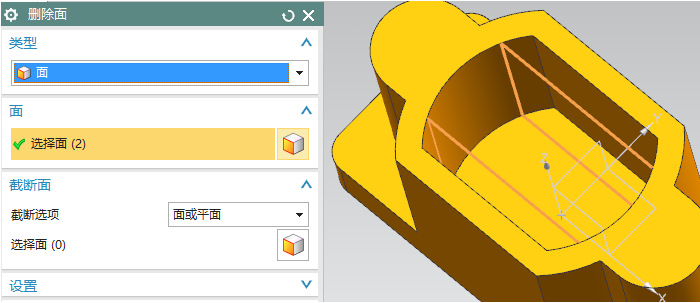

删除面，直接选择圆柱与底座相接处的多余面，添加截断面，圆柱的上表面

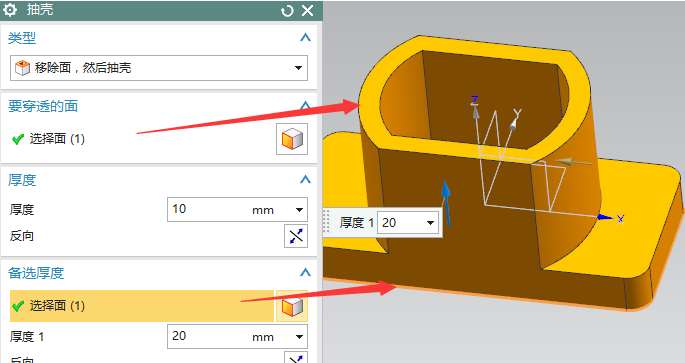

抽壳，不均厚，备选厚度选择底座的下表面进行填充，下表面为整体面，上表面已经被分开了

直接删除面后，按照10厚度，可以看出中间是10，两侧是实心的，由于底座厚度为20，如果抽10的壳的话，上下面都是10所以显示出实现，中间则显示出一个台阶，但是这个面应该和两头是平齐的，所以添加备选厚度。

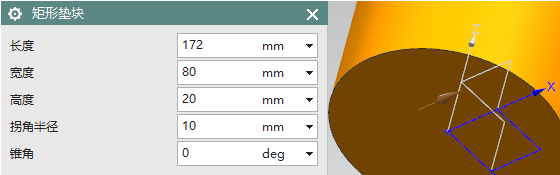

垫块，选择底座上表面，依据图示方向设置垫块参数，按照整个长度进行完成，这样便于计算

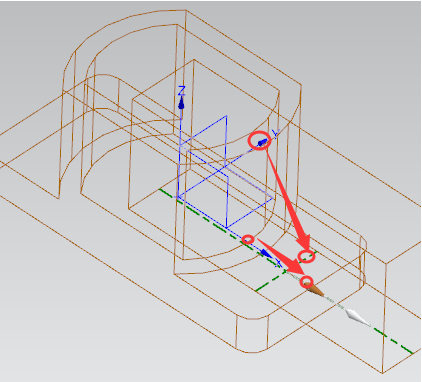

2次共线操作，以基准坐标系两个基准轴进行中心对正

边倒圆，测量方式量出棱边半长度，选择棱边，完成全圆角

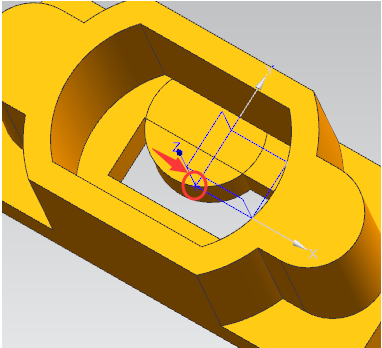

删除面，选择壳体里面多余的面，两个面，才能进行完整删除。

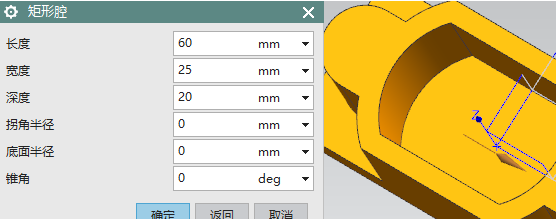

腔体，矩形，依据参考设置参数

2次共线操作，同上

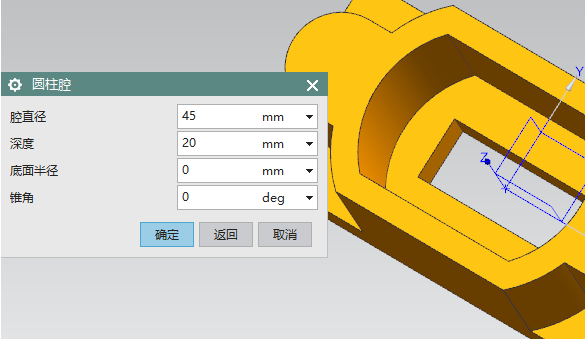

返回，切换圆柱腔体，选择上表面，设置参数

点到点定位，利用基准坐标系中的绝对零点处的现有点，再选择腔体圆弧的圆弧中心

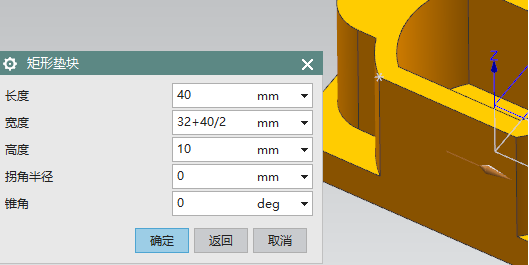

垫块，选择前表面，依据参考设置参数

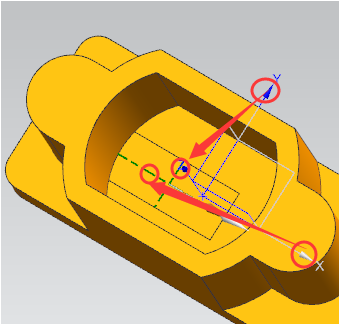

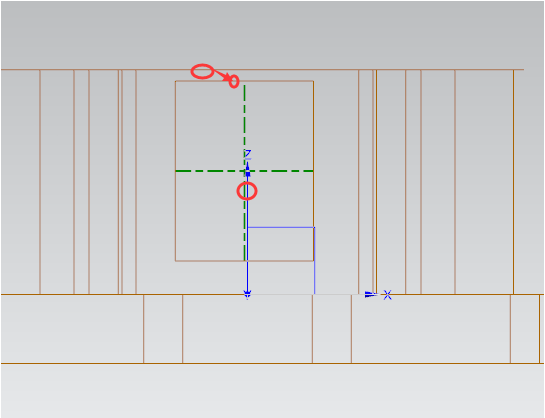

2次共线操作，依据其位置特点，中心对正和棱边对齐

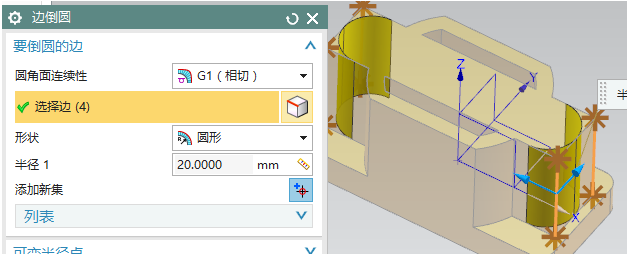

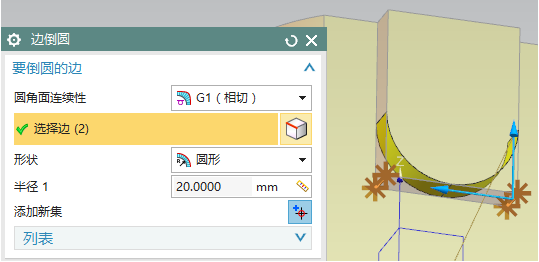

边倒圆，测量方式量取棱边一半，选择棱边完成全圆角

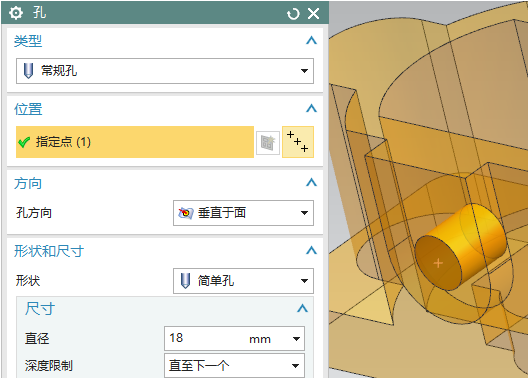

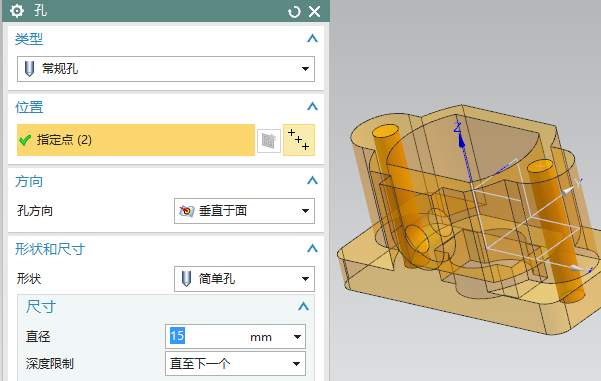

孔，直接捕捉圆弧的圆心，由于是壳体了，深度里选择直至下一个

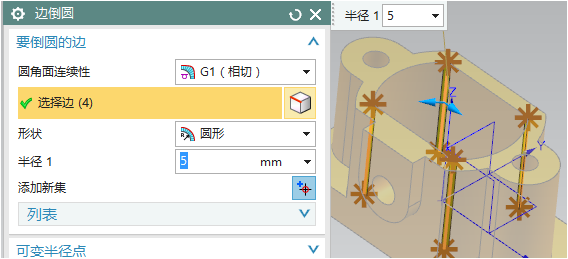

边倒圆，选择棱边即可

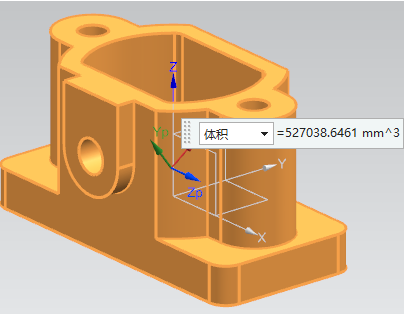

效果图及体积

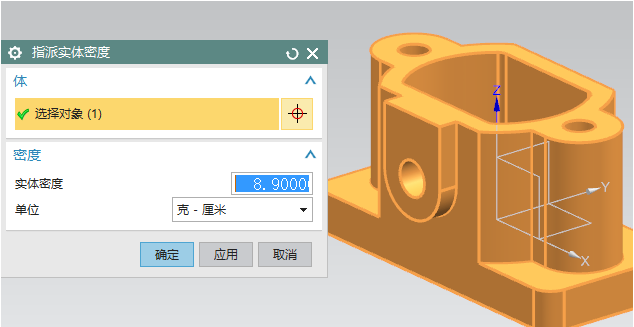

设置密度，菜单，编辑，特征，实体密度，根据单位进行设置，选择相应实体

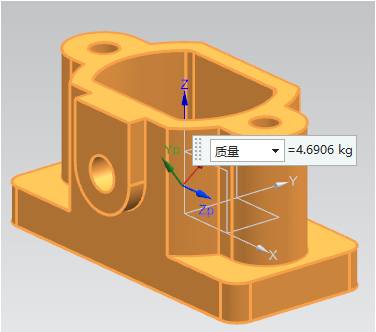

测量体，切换到质量即可，单位进行换算一下即可，答案就是A
