第44讲 UG10.0 入门图文教程——斜孔底座

星幻时空

第44讲 UG10.0 入门图文教程——斜孔底座

斜孔底座

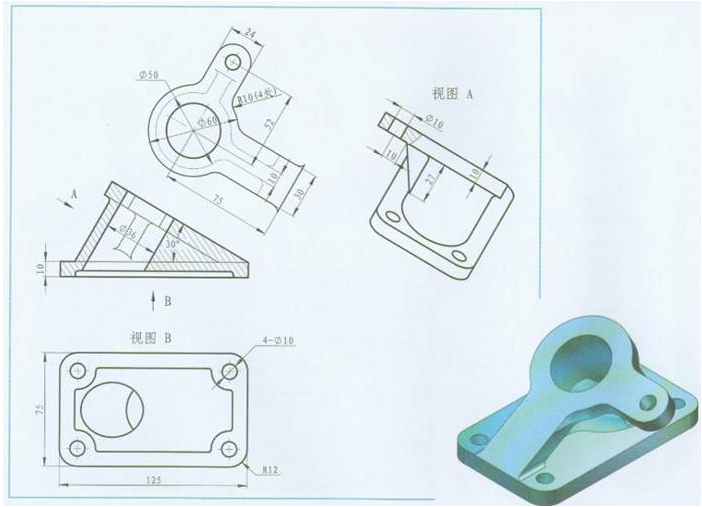

图形分析：方形底座和倾斜体，其上还有支撑筋板，一个是完整的，一个是三角形，底板是双侧对称，乍一看这个实体可能会觉着这个倾斜怎么处理，实际上按照我原来讲解的建模思路——还原，倾斜实体旋转后就是一个水平体，由圆柱和垫块完成，完整三角筋就是一个垫块，三角形也是一个垫块做一些旋转处理即可。底座是一个均匀厚度的壳体，需要抽壳，但是抽壳时不能和上部实体进行求和运算，那样的话，实体过于复杂不便于抽壳，也不符合实际情况。
基准分析：以旋转实体为主要分界处，以右侧棱边旋转下来后，与底座顶面对齐，因此这个分界可以作为基准分界，考虑到垫块的添加，这个分界应该是基准面，这样才能进行垫块高度修改。

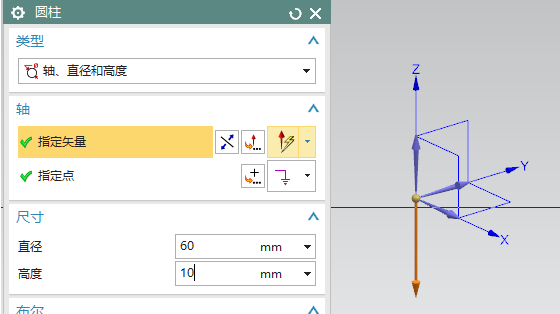

圆柱，根据基准分析，旋转下来后，圆柱的上表面圆心与基准点一致，方向向下即可，修改尺寸

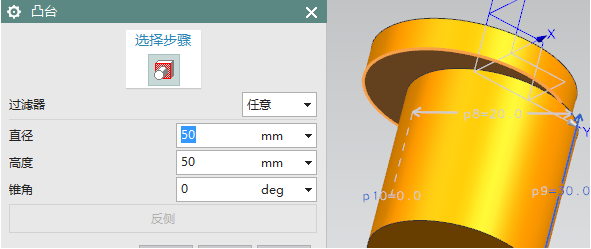

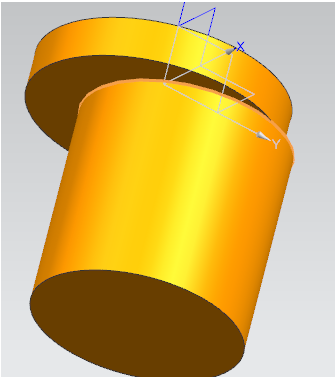

凸台，选择下表面，设置参数，直径是定值，高度不知道，设置的高一些，旋转后便于修剪

点到点，凸台默认为圆心，直接选择圆柱的圆弧，再选择圆弧中心即可。

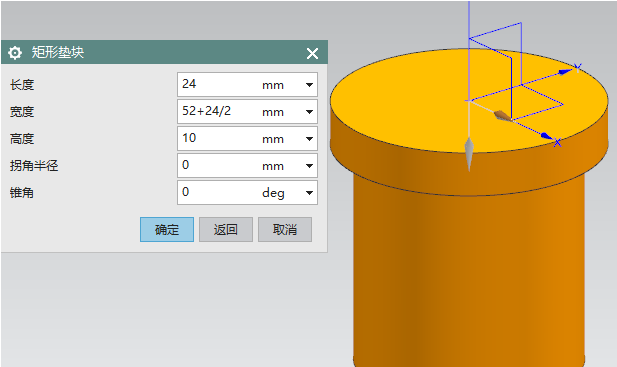

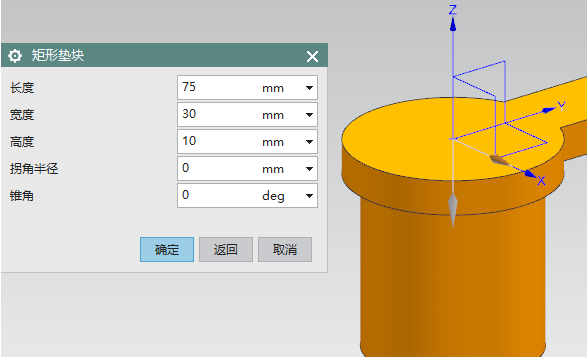

垫块，选择基准面，根据参考设置相应的参数

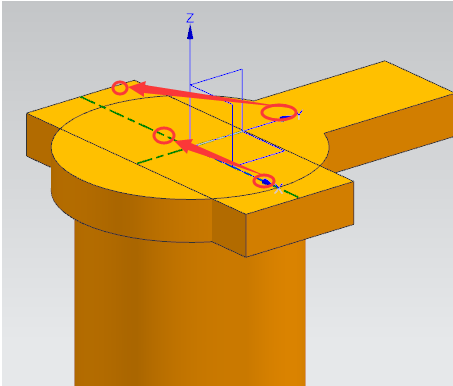

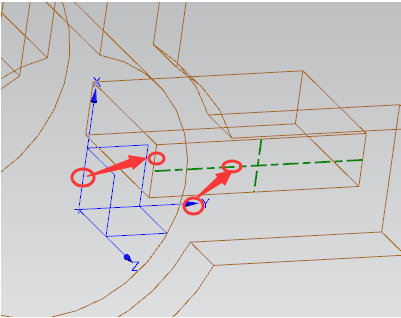

2次共线操作，根据图纸及参数设置，按照下图中棱边重合操作

重复垫块，还是选择基准面，按照参考设置参数

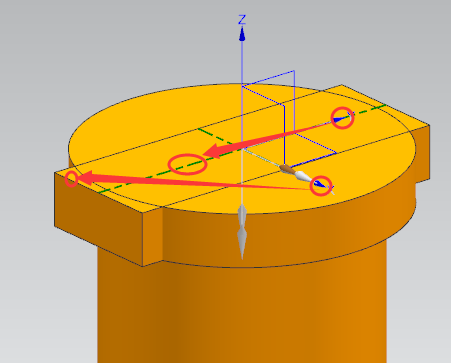

同样还是2次线到线操作，完成棱边重合

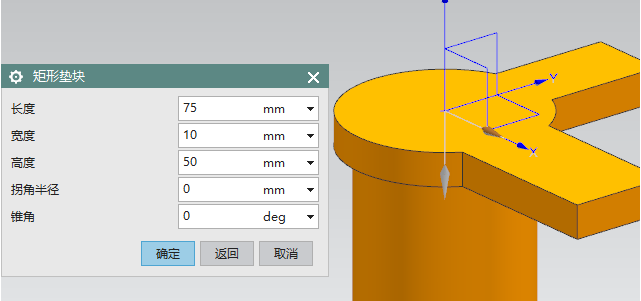

垫块，创建支撑筋板，还是选择基准面，或者台阶的下表面也可以，按照参考设置参数，封闭加强筋，长度按照上一垫块长度设置，宽度为10，高度同样不知道，设置大一些即可，这样才方便修剪

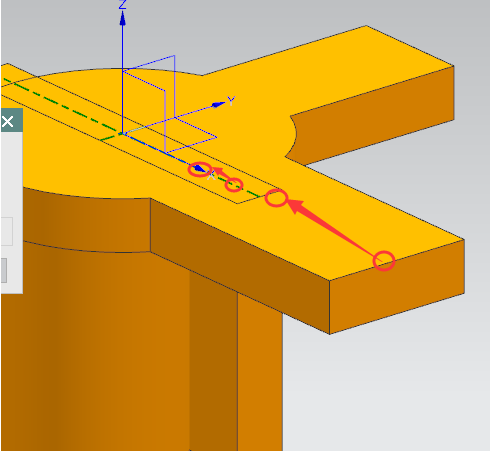

封闭加强筋，根据实际位置，2次共线操作，实现棱边重合

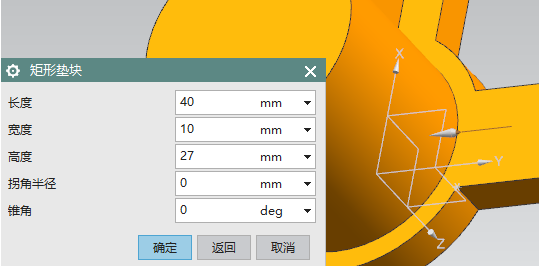

三角加强筋，根据图示标注为台阶下表面高度27，因此选择下表面来完成，这样便于设置数值，长度参数是由圆心偏置10来确定，可以根据52数据进行加减，下图中，设置任意数值，只要大于圆柱半径，形成凸出垫块即可。

共线操作2次，中心对正及根部中心对齐

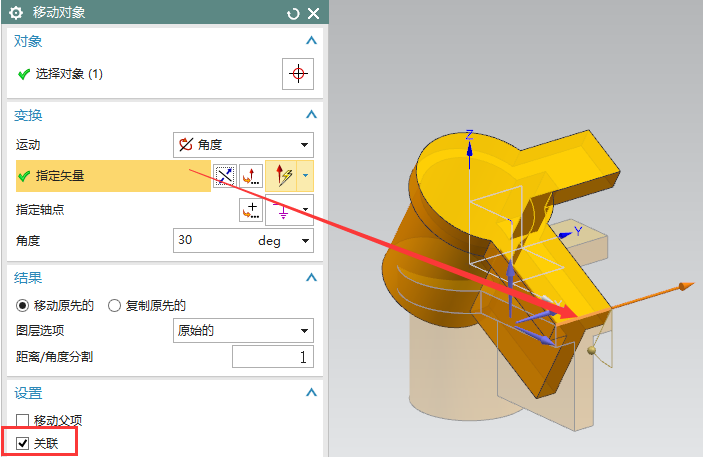

移动对象，将整个实体进行旋转倾斜，矢量为前段棱边为旋转轴

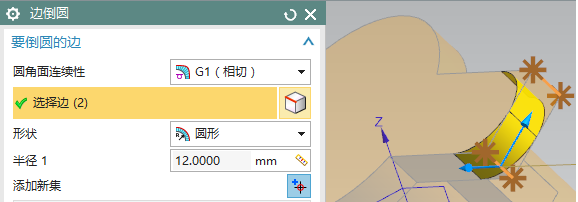

边倒圆，测量棱边半长，选择棱边，进行全圆角设置

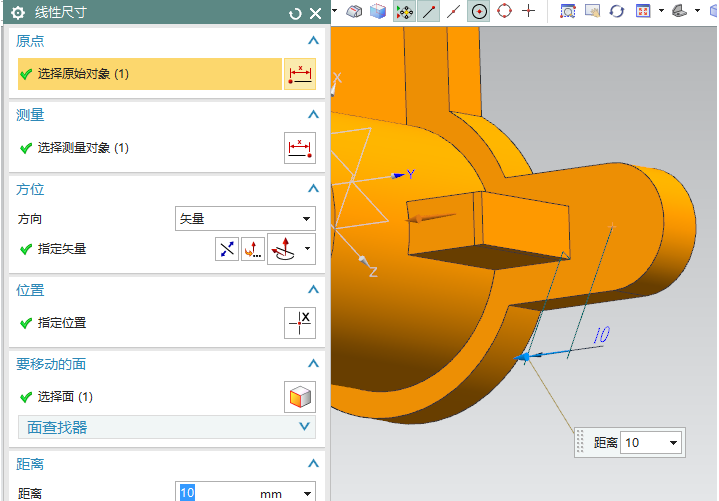

线性尺寸，测量圆心到垫块棱边距离，矢量手动修改（整体发生旋转）反向修改数值为正值，修改10即可

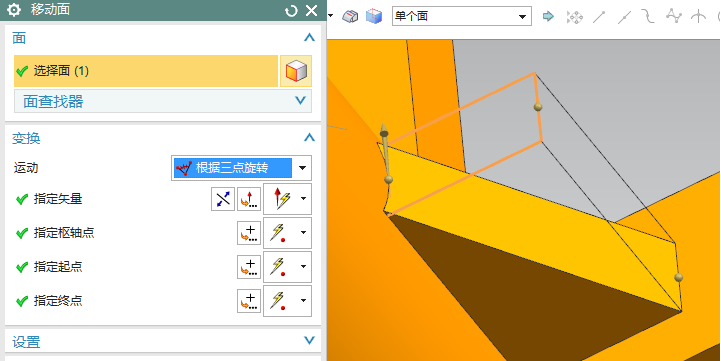

移动面，根据三点旋转，旋转与圆柱相交的平面，这样才能形成圆柱的圆弧相贯线，轴枢点为圆弧的象限点，矢量直接选择向量符号即可。

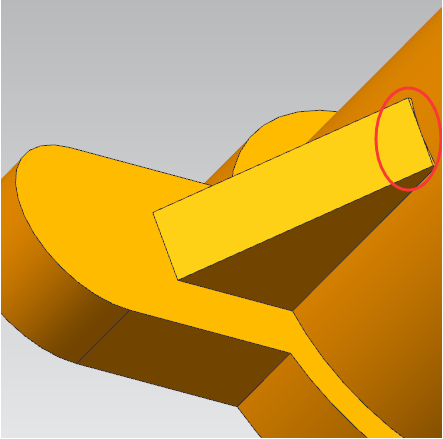

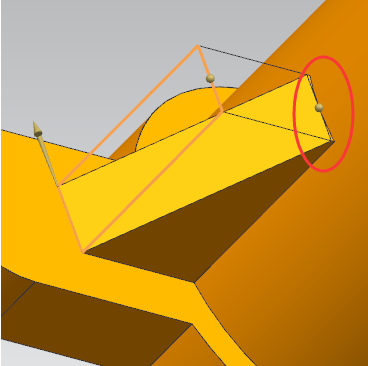

如果切换旋转另一个平面的话，则无法形成圆弧型的相贯线，切换矢量，三个点为上图三个点，但是旋转之后，有一个小平面，无法创建圆弧型相贯线，这就是一个建模的经验

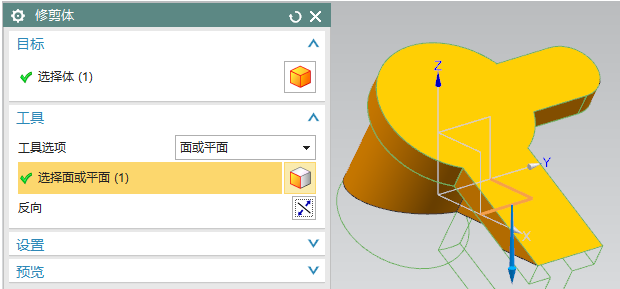

修剪体，利用基准面进行倾斜体的修剪，完成上部整个实体

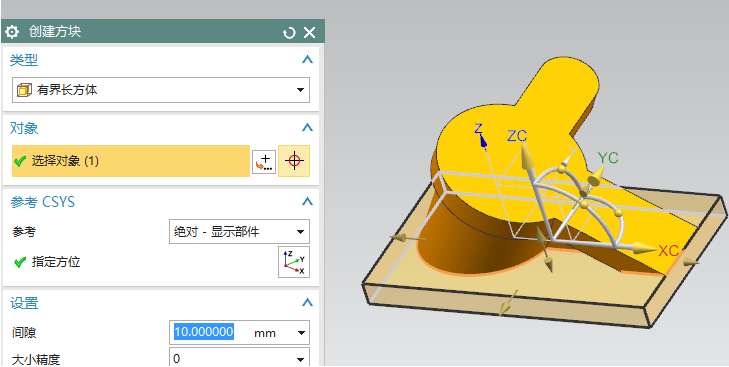

创建方块，包容块方式，选择修剪后的实体面进行包容，间隙里按照底板厚度10来设置，减少后续修改操作，在此次操作中，修改上和右间隙为0，这样才能符合图纸要求

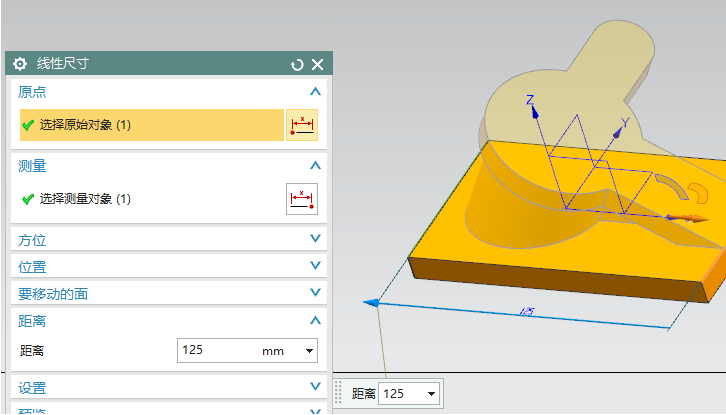

线性尺寸，修改长度尺寸，以右侧棱边为准，进行测量，这个方体比较规矩，不用修改矢量，可能会调整矢量方式，修改数值的正负。

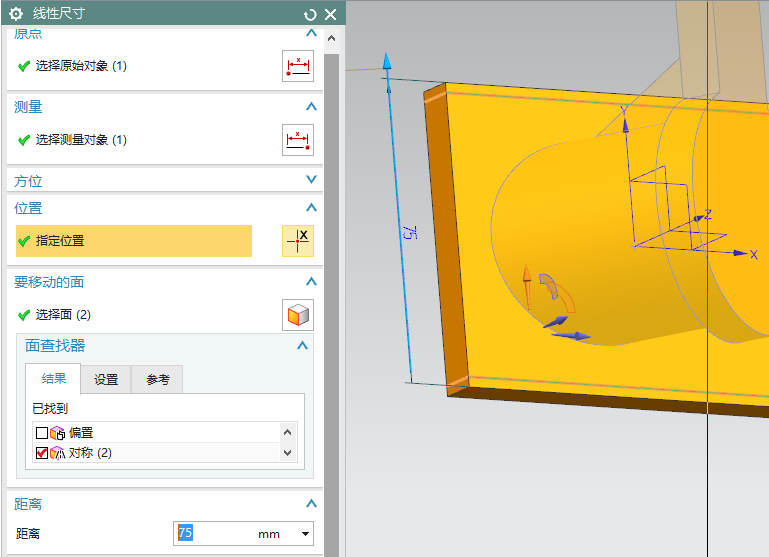

线性尺寸，这个是对称修改，原点指直接选择一侧棱边即可，测量里再选择另一侧棱边，但要在结果里，勾选对称，这样才能实现前后对称长度修改，修改75，系统自动按照对称方式进行改变。

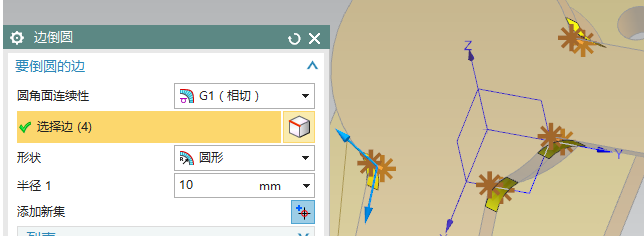

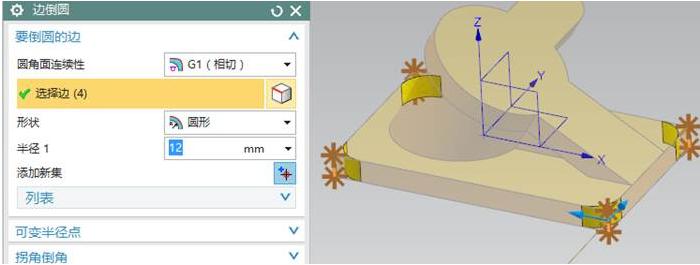

边倒圆，设置半径后，选择棱边即可

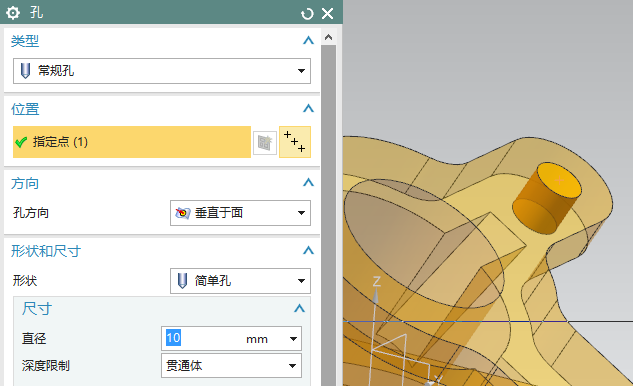

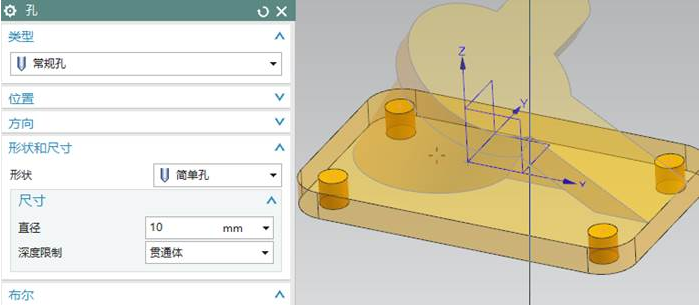

孔，这4个孔一定要先添加，这样才能进行抽壳，形成以圆柱面为壁的厚度

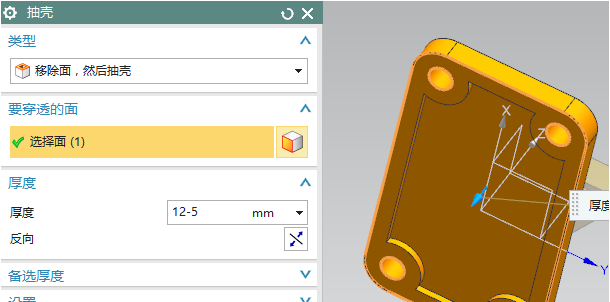

抽壳，这个壳体厚度尺寸没有，所以只能按照均厚来完成，根据圆角同圆心特征，进行半径差减，删除底面即可。

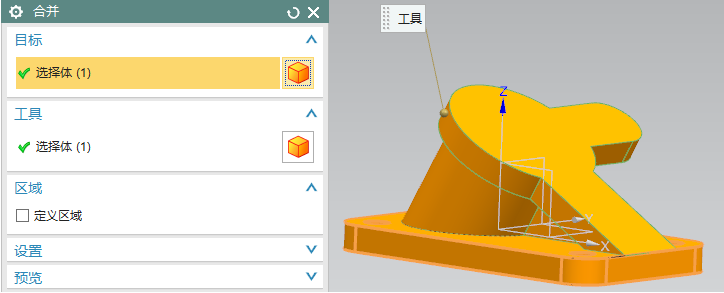

求和，将两个实体求和成一个整体

边倒圆，进行圆角修改

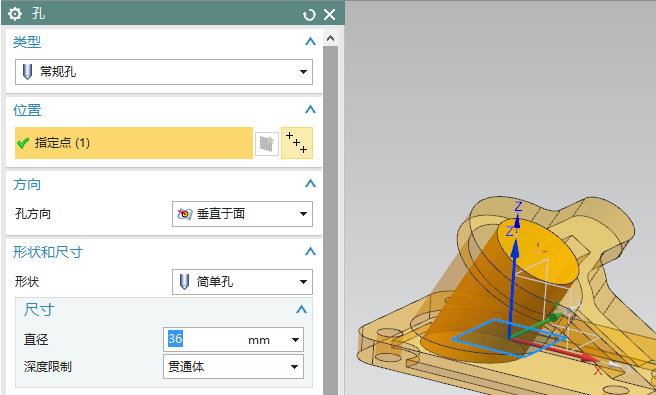

孔，直接捕捉圆心圆心可以

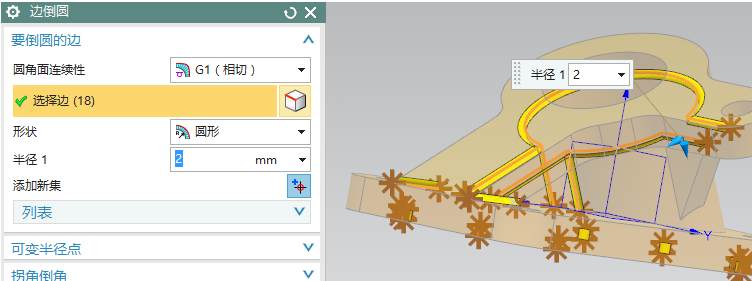

进行其他圆角处理，由于图示中没有说这些圆角尺寸，此图按照半径为2进行修改

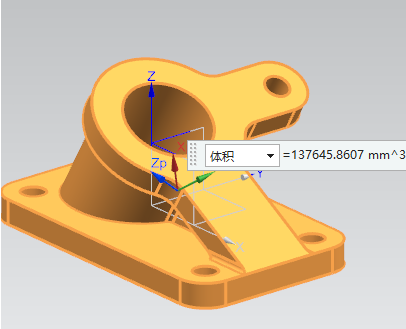

效果图及体积
