第33讲 UG10.0 入门图文教程——同步建模之线性尺寸

星幻时空

第33讲 UG10.0 入门图文教程——同步建模之线性尺寸

线性尺寸 ，修改现有实体上两个面之间的距离，也就是可以直接修改实体的外形尺寸。

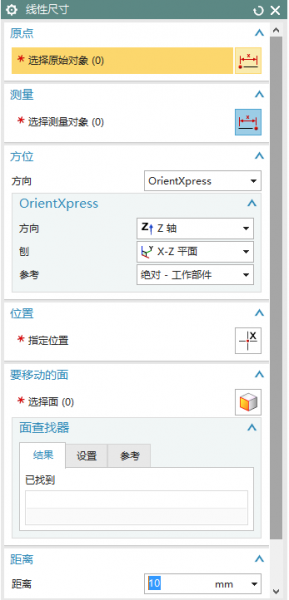

原点：固定不动位置；测量：移动的位置；方向：指尺寸线方向；指定位置：标注放置位置；移动的面：修改尺寸的时候移动的面，一般情况下，选择测量对象的时候，移动的面系统自动判断添加。
原点和测量中的对象一般为点、线等对象，矢量一般也是根据选择的对象自动添加，垂直于两个尺寸界限；指定位置就是根据实际方向，在相应地方点击即可；移动面是自动添加，也可以手动切换到该操作自行添加也可以。

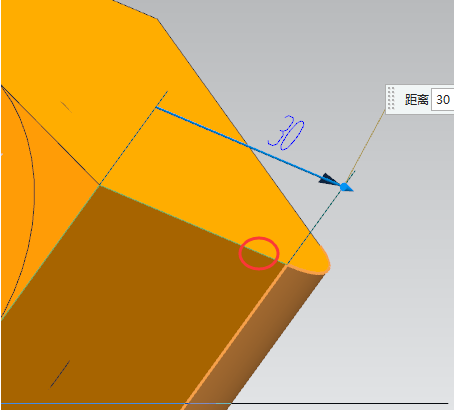

下图是一个常规的修改高度的方式，只要在相应的位置选择两个线即可，但是这两个线尽量是在同一个平面的两条线，这样方便于软件判断尺寸线方向

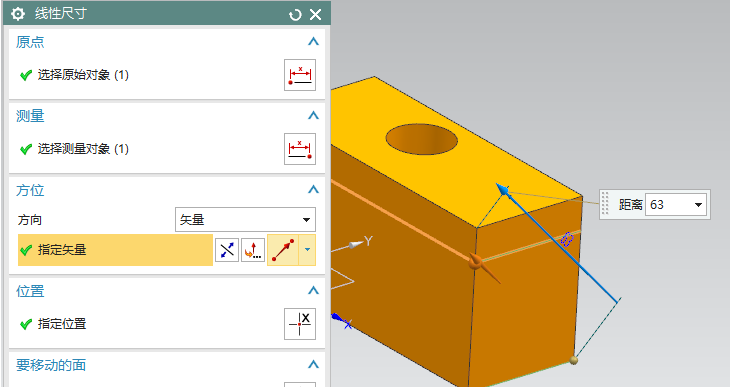

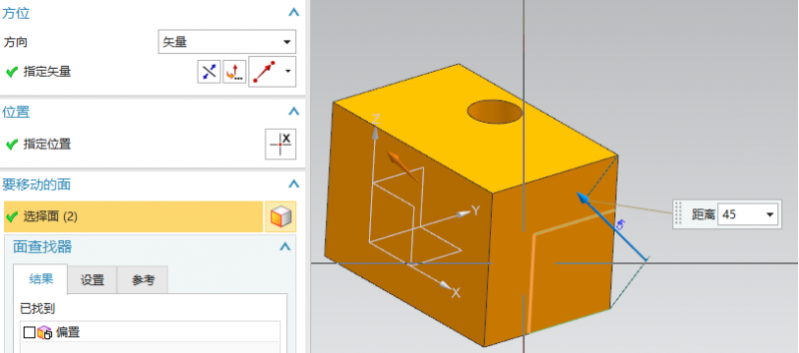

方位切换为矢量选项，标注尺寸线就发生相应的变化，变化的面仍然为原来的面，只是测量的方向不同而已。

移动的面里按照可以移动的面，又添加了一个前表面，修改距离，即可看到两个面以原点位置发生移动。矢量在自动的情况下，可以选择相应的棱边即可，只要大家记住，矢量指的尺寸线方向，根据实际需要的标注尺寸线方向，去选择相应的楞线即可。

看下面实例，想修改下面棱边长度

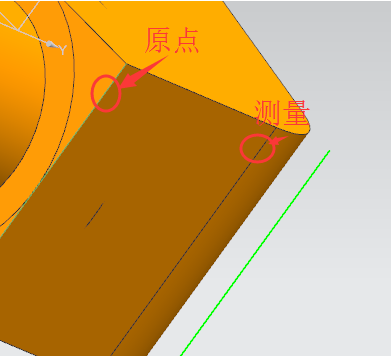

原点可以直接选择棱边，测量却无法直接选择圆弧的棱边

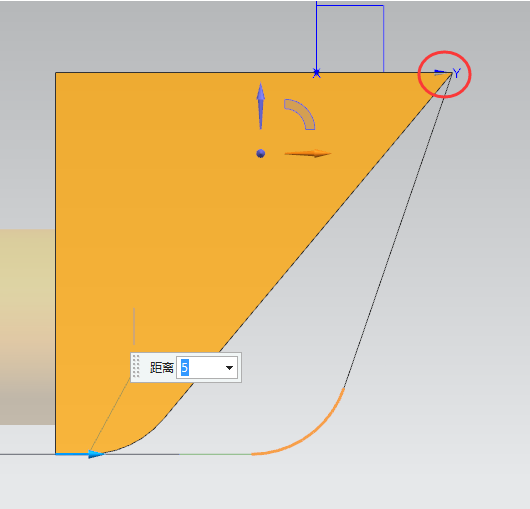

但是可以选择相交直线的棱边，系统也会自动判断最大距离，创建标注

修改距离后，默认的只有圆角面发生移动，与圆角面相切的斜面为发生移动，下图中圈里的棱边位置未发生移动还停留在原位，而我们需要的时候，圆角和斜面同时移动，也就是平行移动，这样才能保证原造型形态。

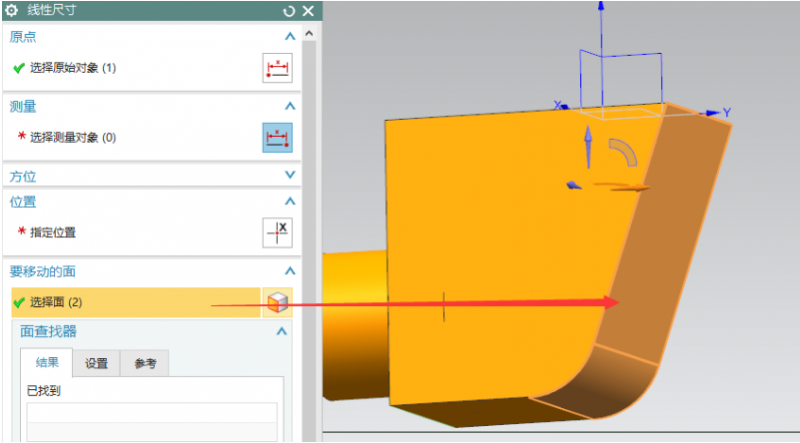

添加面后，原来选择的对象被清空了，所以需要重新选择即可

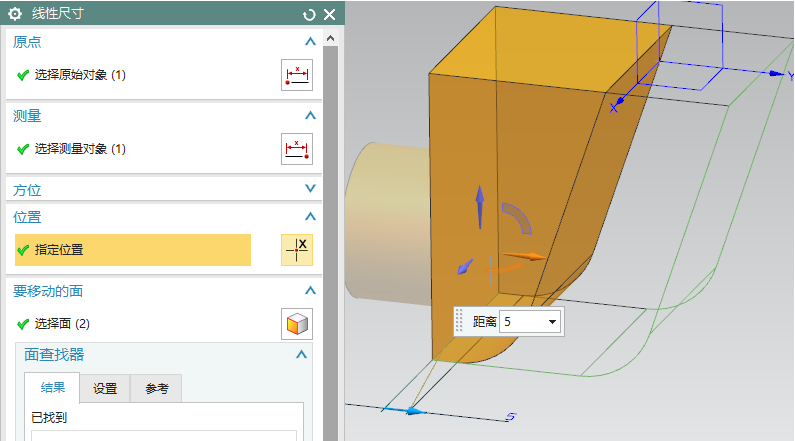

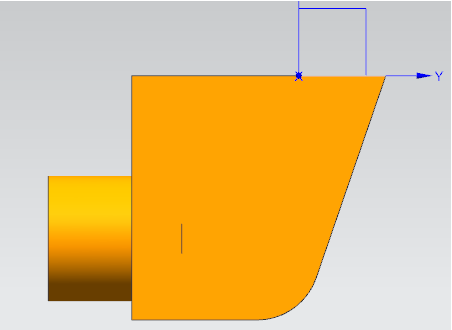

重新选择后，即可看出平行移动的效果，这个现象是在实际操作中经常遇到的，这个就需要一定的经验，但是个人觉着无所谓，同步建模本来就是一个探索的知识，自动判断的情况多一些，有些时候还会失败，所以需要多次试验，慢慢就会有自己的操作方法，大家只要多多探索和尝试，慢慢就可以掌握这个命令来完成更多的造型了。
