支座

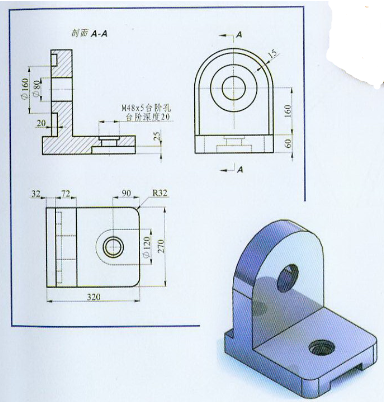

图形分析：创建方块、垫块和圆角即可完成主体外形，巧妙利用抽壳、孔等完成相应细节即可。
基准分析：中心对称
1、创建方块

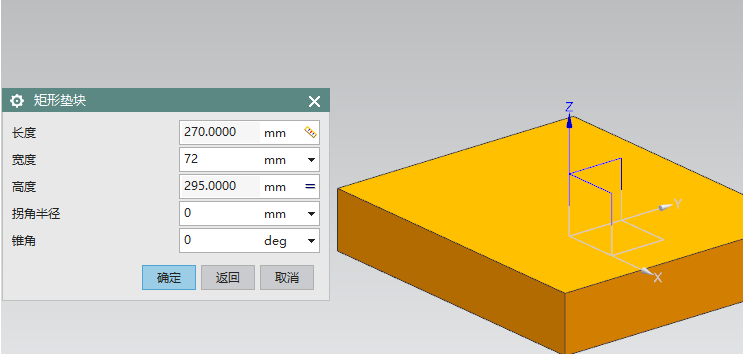

依据图纸三视图的方向，设置x、y、z数值，这样造型的模型方向和图纸相一致


2、垫块
选择上表面，和y向的棱边为参考，长度为已知棱边采用测量方式，实现一个关联，如果修改长度，垫块此处数值也随之改变；高度采用表达式形式。

棱边为一个整体，可以直接采用长度方式测量

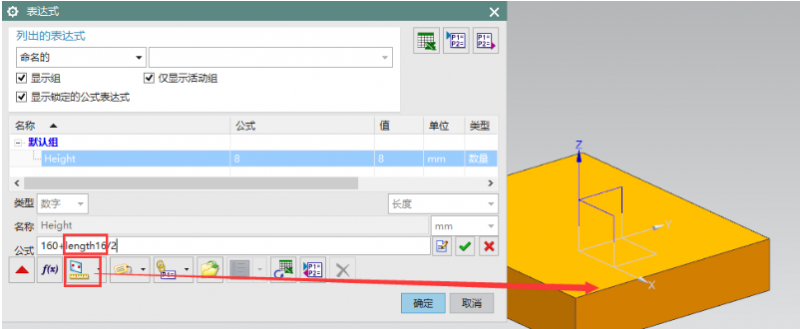

高度是定值和测量合到一起的一个数据，因此要利用表达式才能合并到一起，表达式里可以进行测量，量出长度，按照数学方式进行书写即可

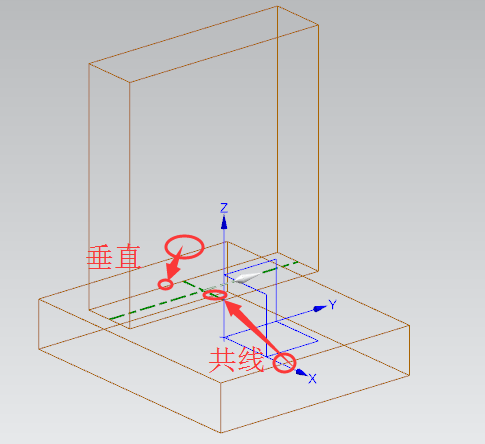

垂直操作设置32距离，共线操作实现中心对正

3、边倒圆

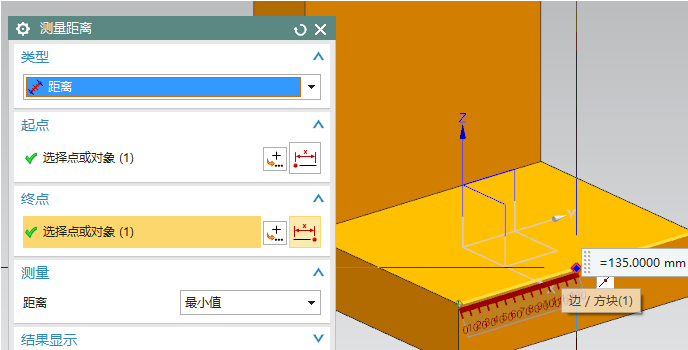

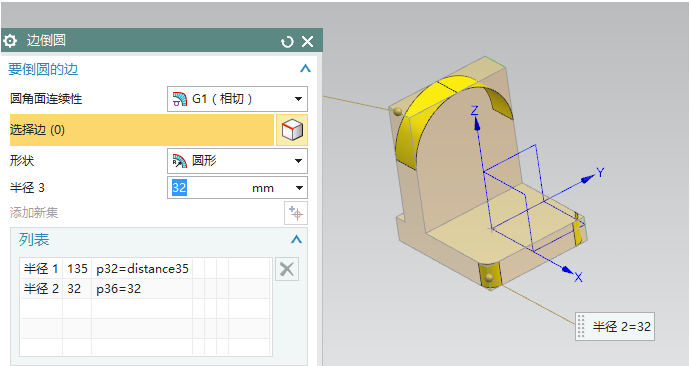

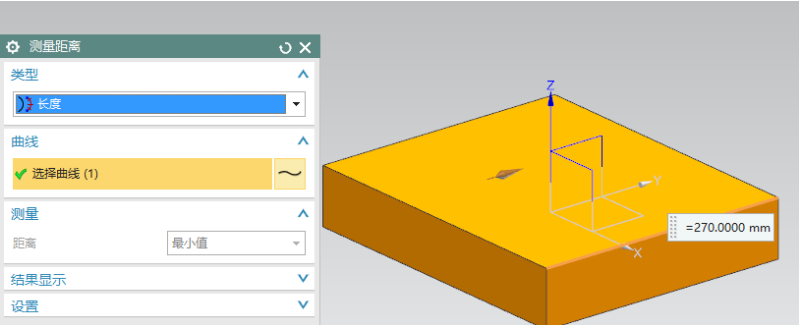

实现关联操作，半径任然采用测量方法，这次采用量出两个点的方式，测量半径，这样比较直接，不用输入表达式了

前面的两个圆角棱边和顶部棱边之间没有联系，因此可以放到一个圆角里进行操作，采用添加集合方式。

4、抽壳

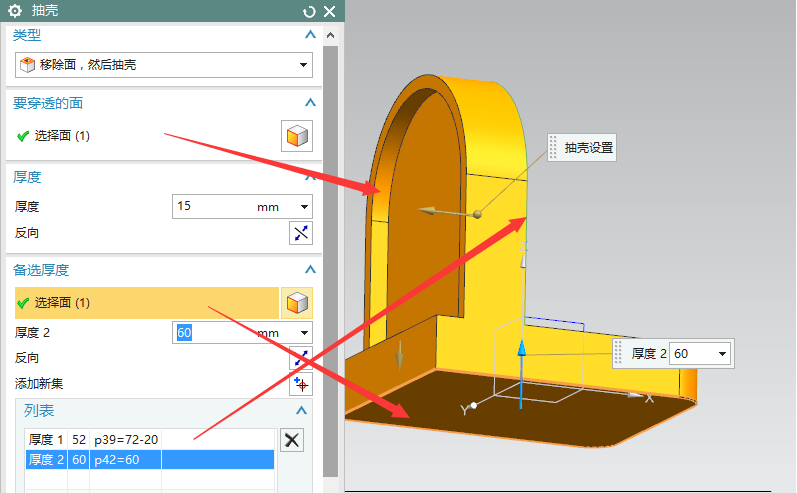

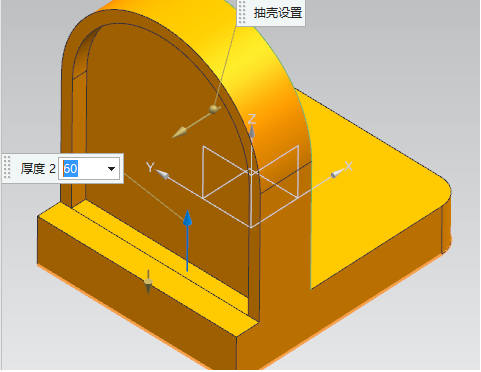

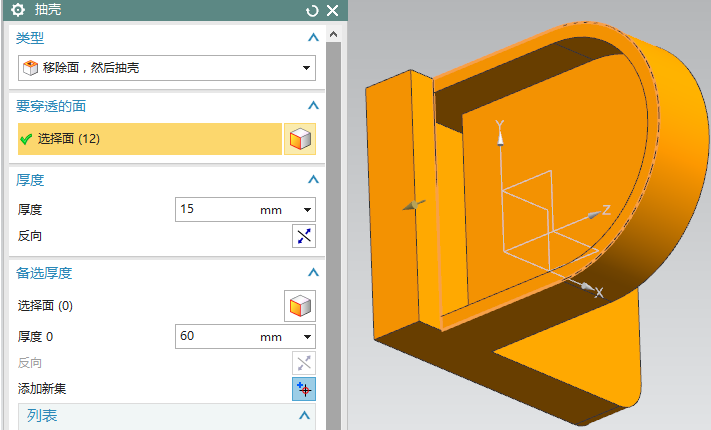

这个抽壳要动一个脑筋，设置主题15后，整个实体都被掏空，因此必须要采用备选厚度，将其他位置修改为相应的厚度。

备选厚度有2组

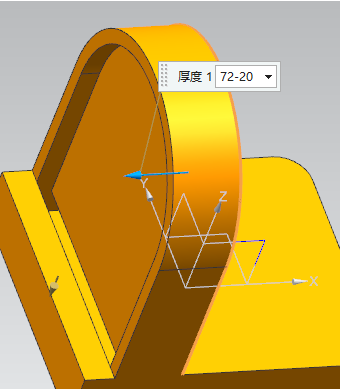

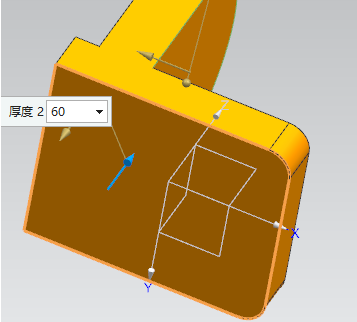

第一个72-20的厚度，由于尺寸设置原因，需要反向进行一个计算，因此填写了一个表达式，这个厚度给圆弧面，大家在下图中可以看到，底座是一个壳体，但是它的上表面为2段，被那个立起来的垫块分隔开了，中间还缺失了一条，如果把这个地方填实的话，选择上面的面是不可能的。

因此我们选择下表面进行填实操作，这个面是一个整体面，可以巧妙避开上方面缺失的情况

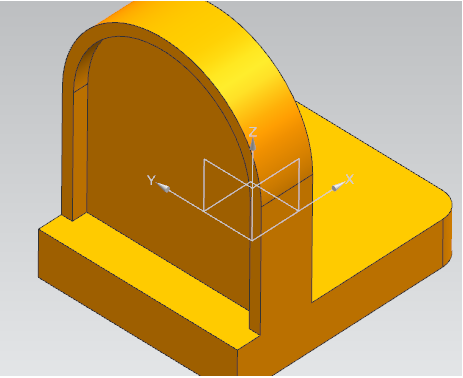

虽然上图看起来有一个楞线，确定完成后，将显示出一个整体，上图只是一个预览效果

5、凸台

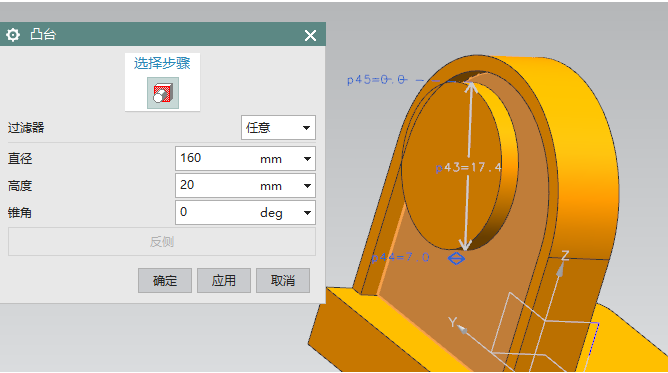

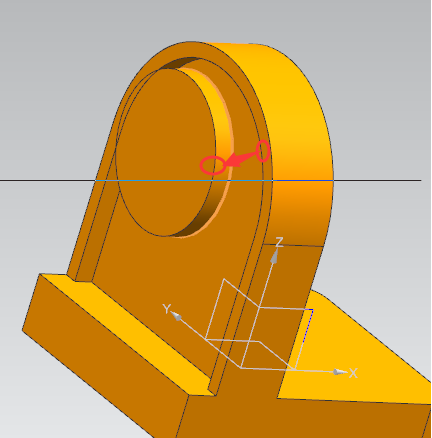

选择抽壳的表面，设置相应参数

点到点实现同圆心设置，注意选择先后顺序

6、键槽
选择下表面作为放置平面，根据截面形状确定为矩形，根据键槽的长度方向，来选择相应的棱边

共线实现中间定位，垂直实现距离直线和圆心之间的距离标注

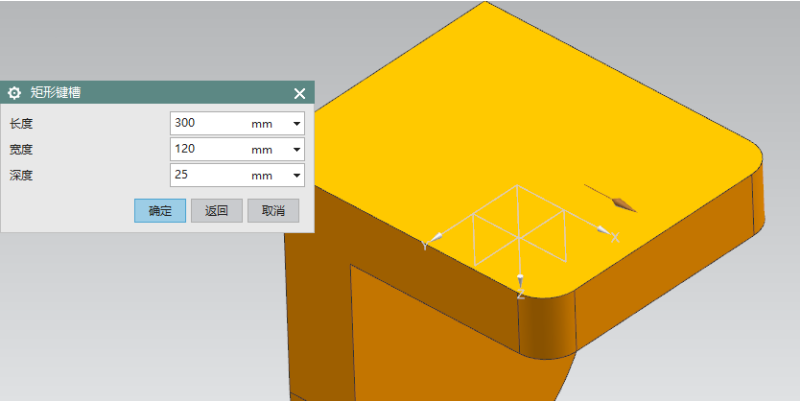

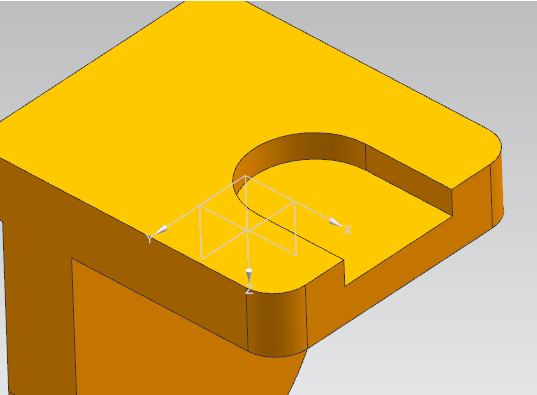

定位后键槽的效果，长度可以长一些，一定要大于宽度，否则不会成功，会报错

7、孔

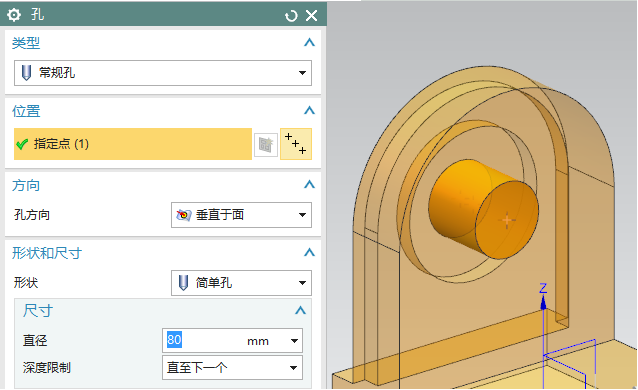

根据已有的圆弧进行通孔创建

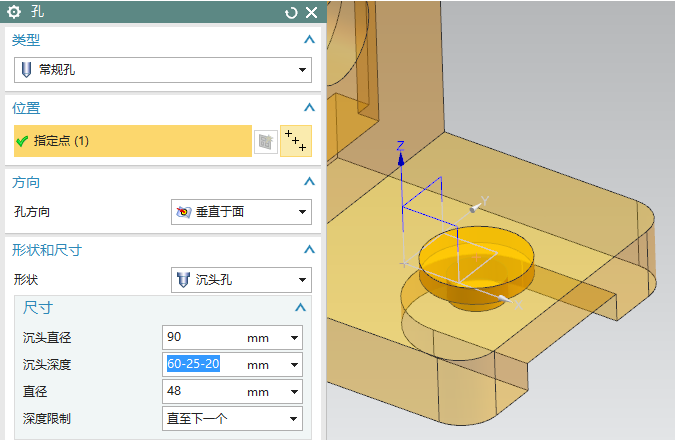

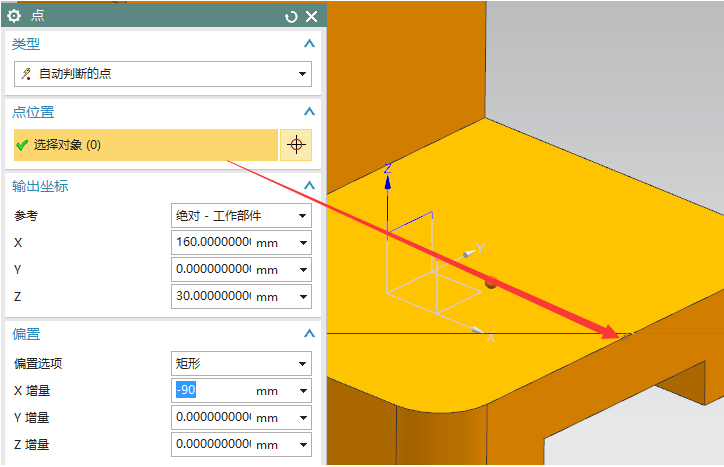

底部沉头孔，圆弧在下方，不能倒着打孔，那样要分两次打孔，如果要使用沉头孔的话，必须选择上面的点，因此，采用点构造器形式来完成，下图中，选择棱边中点，根据基准坐标系方向，在x方向中，填写负值

沉头的参数，由于图纸中这个沉头的参数缺失，自行确定了一下参数

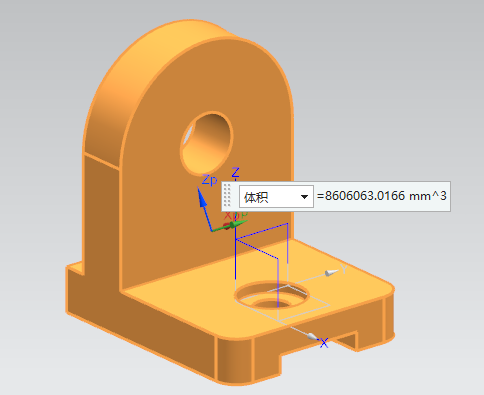

8、效果图及体积
