第6讲 UG10.0 入门图文教程——点构造器

星幻时空

第6讲 UG10.0 入门图文教程——点构造器

前序知识中已经介绍了点的概念，这次课要介绍一下，如何调整点位置，点构造器在很多命令中都能使用到，因此，一定要灵活运动点构造器创建或者调整点位置，这样才能方便三维实体建模。
   点构造器

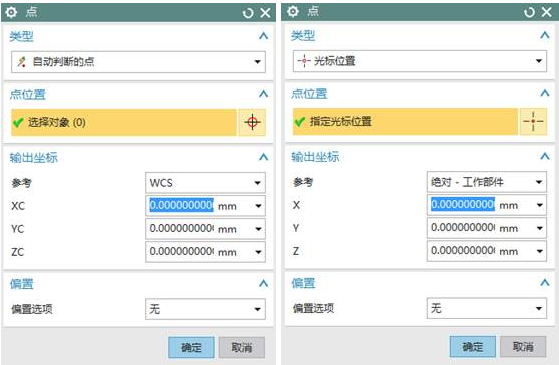

   点构造器对话框，分为点位置、输出坐标、偏置

      1、点位置：捕捉相应点位，以此为参考位置，点选后，在输入坐标里就会显示相应的数值

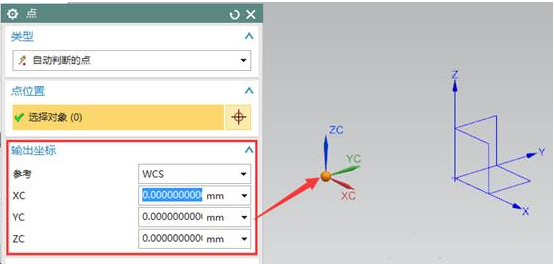

      2、输出坐标：wcs表示，点的坐标是以wcs为零点进行计算，下图中，将wcs从绝对位置移动到一个新位置，此时设置的点坐标都是相对新的零点来计算。同理，绝对-工作部件表示，点坐标计算是相对于绝对零点

二者区别在于创建的点是不是具有关联性，这个要在偏置讲解完以后才能体现出来。
       3、偏置
   在实际建模过程中，点的计算不能总以绝对零点就计算，也不能每次都移动wcs，这样都对很麻烦，所以，NX的点构造器提供了多种偏置方法来完成不同情况的点位置调节，无论哪种偏置，根据实际情况，点位置就是点选一个参考点，后续的偏置都以参考点为准进行偏置。
       1）矩形

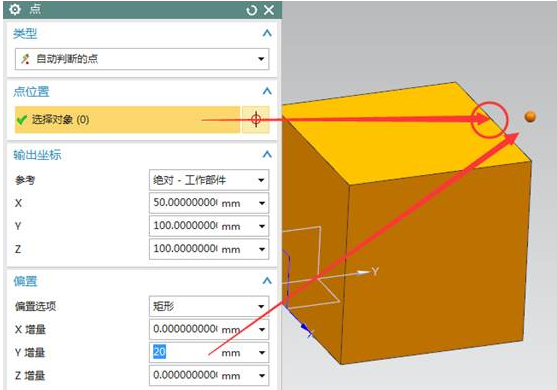

   根据基准坐标系中x、y、z的方向，在相应的x增量、y增量、z增量里添加相应的数值，正负也依据基准坐标系中三轴方向来确定

设置偏置后创建的点

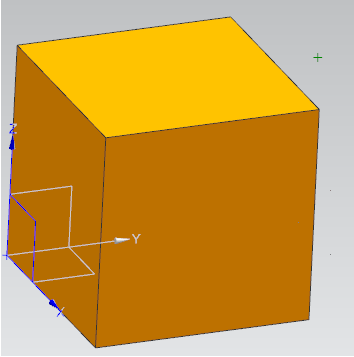

   修改长方体y向长度后，这个点保持原来位置，随着发生改变，这就是关联性，如果使用wcs模式，将创建一个固定点，长方体的变化对点的位置不会发生任何影响。

       2）圆柱

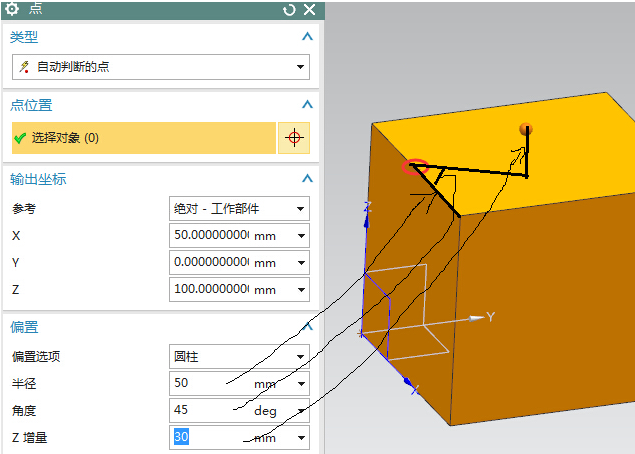

   半径为沿x轴正向距离，角度指与x轴正向之间角度，z增量指z方向距离，只能创建xy平面平行面上的点

     3）球

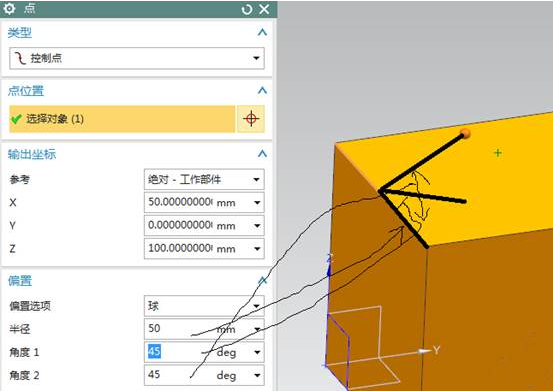

      X轴方向距离，角度1指与x轴正向之间角度，角度2指与上一角度平面之间角度，这种偏置可以创建基准坐标系多个方向的点，比如xz面、yz面等等，应用范围比圆柱更广泛。

       4）沿矢量

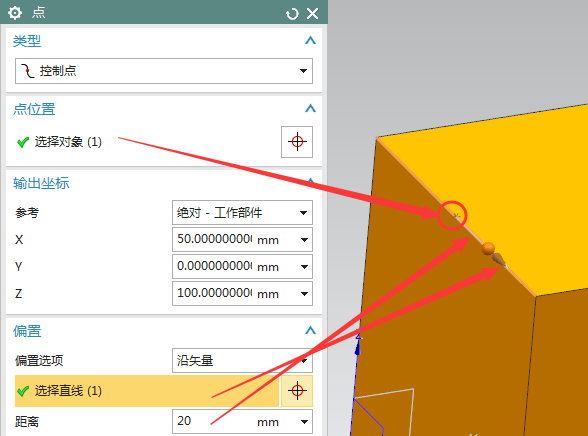

  沿某一个线性方向上，偏置一定距离

        5）沿曲线
   沿曲线和沿矢量有相同地方，曲线顾名思义，范围更广泛，可以沿直线也可以沿曲线，如果沿直线的话，弧长就就是距离，曲线的话，就是弧线长度。

有了以上点的创建方法，我们就可以能顺利掌握一批NX命令的操作，注意点的创建尽量添加上关联性，这样有利于修改模型，某一个模型参数改变后，其他的依靠上一个模型中某些点的操作也会随之发生改变，这是十分方便的。另外注意，有关联的点构造器，右侧会显示出下图中标识，这样才表示点具有关联性

当点没有关联性的时候，是下图中固定符号显示，这样就是一个固定点了，因此大家一定注意观察

进入点构造器的时候，有的命令直接就是绝对，有的则是wcs，一定要自己调整一下，才能创建关联性，有时甚至是先调整好绝对，确定一次，再次进入，才能做偏置。
