[分享资料] VIN电极工具

 火... [复制链接]
发表于 2018-4-17 11:05:34 | 显示全部楼层 |阅读模式
VIN电极工具下载:

链接:https://pan.baidu.com/s/1-GR0-EEurAoHsZUNGXQFXQ

密码:


全站免回复看隐藏内容

  1. hg7l
复制代码




Vin电极工具 For PROE 野火4.0 安装方法:

////////////////////////////////////////////////////////////
1.版本要求RO/ENGINEER WILDFIRE 4.0.

2.解压后将Toolkit文件夹放在D盘.

3.将"起始目录文件"文件夹内两个文件放在PROE启动目录.

4.将字体文件夹里面两个字体文件复制到 你的Wildfire 4.0 安装盘:\proeWildfire 4.0\text\fonts文件夹里面.工程图中用这两个字体最漂亮了.

5.配置完成,启动PRO/E.

/////////////////////////////////////////////////////////////

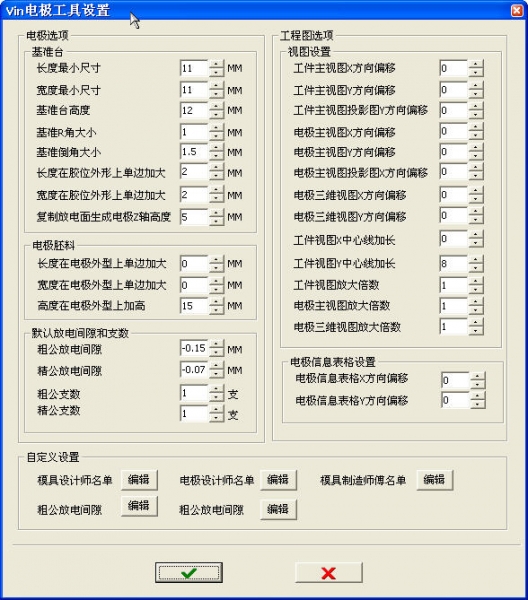

Vin电极工具拆电极和出图纸都是在一套模具的装配下完成的,不用每个工件都要建个装配来拆电极增加不必要工作量,
集合多种电极设计方法,提供最高效率的电极设计流程,设计电极极干涉检测功能,确保电极设计正确性,减少错误设计出现,电极刻字功能,电极格式转换后也可看到刻字,减少寻找文件的烦人操作,方便文件管理.批量转换电极格式功能,方便导入其它软件加工.一个工程图文件出完全部电极图纸,用PROE直接打印,提高工作效率,这点最爽!

///////////////////////////////////////////////////////////////

基本拆电极操作流程:
1.打开一套模具装配图.

2.单独打开要拆电极的工件,利用分中工具创建工件分中基准面"X_CENTER,Y_CENTER",坐标系"ZERO",分中外型点:"V_PNT1,V_PNT2,V_PNT3".

3.返回装配图中,显示要拆电极工件(!这个很重要,窗口中显示哪个工件,就在那个工件上创建新电极)
创建新电极,选择电极设计方法,对电极进行细节修整得到胶位,进入电极属性设置.

4.出电极图纸.

5.出电极胚料报表.


///////////////////////////////////////////////////////////////

电极修整工具集:

1.在装配或零件模式窗口显示电极,打开电极修整工具集,在对话框中点击选择一个功能,点击应用激活使用该功能.

2. 每个功能可连续使用,点鼠标左键继续使用,连续按鼠标中键应用按钮不再是灰色停止使用.

///////////////////////////////////////////////////////////////

出电极图纸:

1.拆好电极的模具装配3D图窗口中,将模型树中全部工件和电极全部隐藏起来.

2.新建电极工程图.

3.在电极工程图窗口模型树中,将要出图的工件和电蚀工件的电极显示在模型树中.(注意:这个步骤很重要,要正确选择工件和电极.)

4.单击"生成电极工程图"功能生成所有在模型树中显示的电极.

5.如果继续出其它工件的电极,单击"添加新页到工程图纸中"工图纸中添加新一页.

6.重复1,3,4步骤.

///////////////////////////////////////////////////////////////
///////////////////////////////////////////////////////////////

出电极胚料报表:

1.拆好电极的模具装配3D图窗口中,将模型树中全部工件和电极全部隐藏起来.

2.新建电极胚料报表.

3.在电极工程图窗口模型树中,将要报表的电极显示在模型树中.

4.单击"生成电极胚料报表"功能生成电极胚料报表.

///////////////////////////////////////////////////////////////
///////////////////////////////////////////////////////////////

电极格式批量转换:

1.拆好电极的模具装配3D图窗口中,将要转换格式的电极在模型树中显示出来.

2.选择输出要转换的格式,有IGS,STP,X_T三种格式可选.
///////////////////////////////////////////////////////////////
