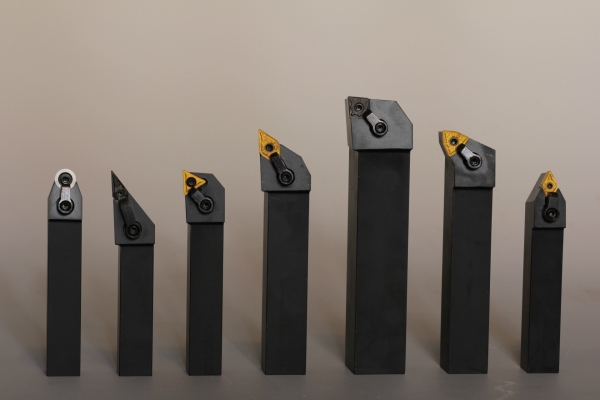

车刀切入切出方法分析

优胜编程龚老师

车刀切入切出方法分析:



1、切入、切出点的方法　　
a、当零件轮廓有交点且交点处允许外延时,则切入和切出点选在零件轮廓两几何元素的交点处,如图4所示中的A点。　　
b、当轮廓几何元素相切无交点且不允许外延时,则切入切出点应当选在轮廓线的中段,以圆弧形式切入切出工件,且刀具切入、切出点应远离拐点,避免加入和取消刀具半径时在轮廓拐角处留下凹口。如图5所示,正确的做法是:刀具从中间位置附近P点下刀至切削深度,沿直线PM引入刀具半径补偿,再以圆弧MA切入至工件表面A点,轮廓加工完毕,再沿圆弧AN切出,沿直线NR运动至R点,在此过程中取消刀具半径补偿,至R点后抬刀。
　　
2、切入、切出路线的方法　　在铣床上铣削零件外轮廓时,一般采用立铣刀的侧刃铣削,刀具从安全平面下降到切削高度时,应离开工件毛坯一段距离,不能直接贴着加工零件轮廓下刀,且要避免法向切入零件轮廓,而应沿工件轮廓的延长线切入;在切出零件时,也不可直接抬刀,以免切削力突然发生变化而造成弹性形变,所以也应沿工件轮廓线的延长线切出。例如铣削一个凸台可采用如下方法切入和切出:
a、沿直线切入和切出:刀具在直线BA的延长线PA中的P点下刀,沿PA切削至轮廓AB段。切削DA完毕后再沿DA的延长线AR切出至R点。一般切入切出过程中,会加入和取消刀具半径补偿,图中刀具从P运动到A点的切入工件过程中会用G42指令使刀具向外侧偏移一个刀具半径值。从A至R切出工件过程中,通过G40指令取消刀具半径补偿值,即刀具向右侧偏移一个刀具半径值。所以PA和AR的长度应大于刀具半径。如在圆弧段相切处加入半径补偿,切入和切出路线还要再长一些,以免引入或取消刀补时刀具与工件表面相碰,造成工件报废。在切入切出过程中,不能用快速移动指令G00,要用直线插补指令G01。　　
b、沿圆弧切入和切出:切入和切出路线不仅可以采用图1所示直线方式,还可采用图3所示沿直线PQ引入刀具半径补偿,再沿圆弧QTA切入至轮廓AB段的起点A处,其中圆弧QAT与AB直线相切于A点;轮廓加工完毕,沿与DA相切于A点的圆弧ASQ切出零件,再沿直线QR取消半径补偿。其切入和切出时圆弧半径应大于刀具半径值,且切入和切出圆弧至少应有1/4圆弧。在铣削封闭的内轮廓时,因刀具切入和切出不允许外延,常采用沿圆弧切入切出。
