CAXA实体设计(三维CAD)2013易学、易用,能够帮助初学者迅速掌握三维CAD设计。今天小编就跟大家分享一下花洒的设计。

今天的教程主要是增进大家对实体设计的直纹面、以及曲面补洞知识的了解,同时也介绍了2013实体设计新增功能的缝合曲面以及实体化的功能。也让大家在实 际操作中理解并熟练使用曲面投影的巧用。相信大家学完会对三维球的技巧运用有一定的提升。接下来就用简单的操作来让大家掌握实体设计三维CAD的思路和做法。

第一步:

在实体设计任意草绘X-Y平面上绘制一条曲线然后双向拉伸为如图1 所示的曲面。,然后在Z-X平面上方一定距离画如图1所示的草绘图形。然后用三维球将如图1所示的曲面向下拷贝一定的距离,生成如图2所示的两个曲面。然 后在“曲面”菜单栏下的“曲面投影线”下依次选取,曲线,投影面以及投影方向。然后分别在两个曲面上投影图1的曲线。如图3所示,最后把两个曲面都压缩。 最后形成如图4所示的两根空间曲线。


第二步:

在“曲面”菜单栏下选取“直纹面”功能。依次选取对应的曲线。生成如图5所示的的图形。再用“曲面”菜单栏下的“曲面补洞”功能依次在如图6所示的边界上拾取曲线。依次选完就会成如图6所示的图形。


第三步:

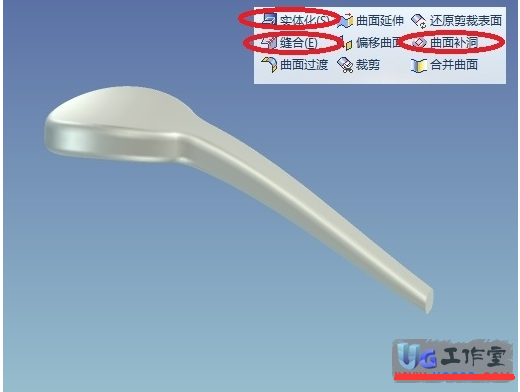

最后在“曲面”菜单下拾取“曲面缝合”功能,依次把生成的曲面缝合成一个整体,最后再拾取“实体化”功能,这样我们的所做的曲面特征就转化成实体了。然后倒圆角稍加修饰,便成了形状美观的花洒了。


这样一个花洒就做好了,感兴趣的并想在实际操作中得到提升的,做完这个大家有没有灵感来做一个汤勺?也可以随手来做一个形状美观的花洒哦!
