[原创教程] 拉深件上的孔位布置设计注意事项

[复制链接]
发表于 2018-1-10 21:08:14 | 显示全部楼层 |阅读模式
本帖最后由 优胜五金陈老师 于 2018-1-12 15:38 编辑

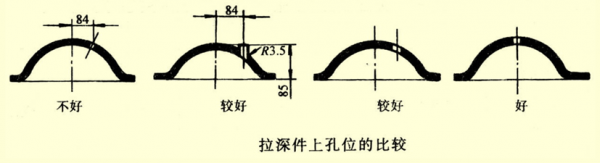

1）孔位应与主要结构面（凸缘面）在同一平面，或孔壁垂直该平面，便于冲孔与修边在同一道工序中完成。
拉深件上的孔位布置设计注意事项 图129158

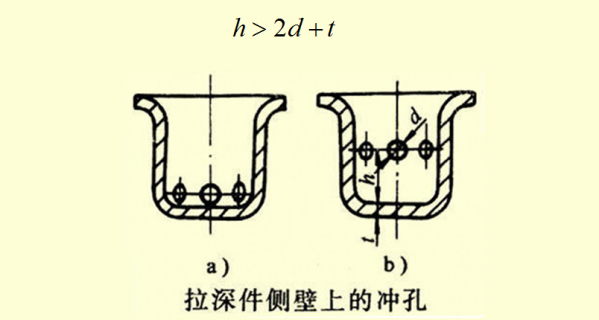

2）拉深件侧壁上的冲孔与底边或凸缘边的距离
拉深件上的孔位布置设计注意事项 图129159

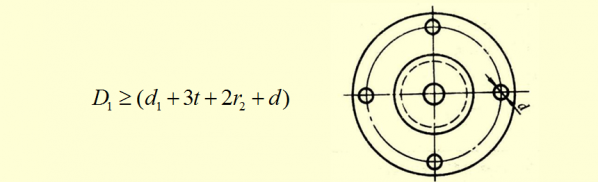

3）拉深件凸缘上的孔距：
拉深件上的孔位布置设计注意事项 图129160

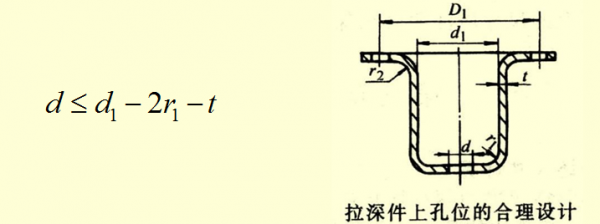

4）拉深件底部孔距：
拉深件上的孔位布置设计注意事项 图129161


***更多五金设计技术资料，或问答交流请联系陈老师：13642849971，QQ326866354***
