UG曲面点分布均布设置

很多人对PM的均布点功能非常推崇,简单说,就是把一段曲线刀路,均匀分成很多线段,用以提高加工精度。UG里也可以实现这个功能,只是需要设置,这个功能针对曲面加工。
抽取一个没有规律的曲面,以它为例,如上图。
1,驱动方法选择“曲面”,然后选取加工曲面作为驱动面,因为他与加工面完全一致,当然也可以选取另外的曲面做驱动。

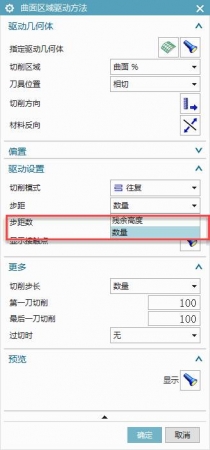

2,驱动设置里,步距数,选取  “数量”  ,这个参数是设置需要规划几条横线刀路。根据实际情况计算确定。这里规划了50。
3,点击预览,可以看到接触点。(这个需要后面的参数配合,UG有默认参数)。

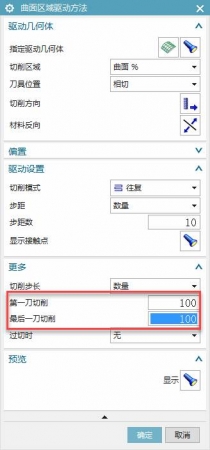

4,更多设置里,切削步长,这参数就是均布点的设置,依据实际计算需求,规划一条刀路需要分割成多少段。
第一刀切削,最后一刀切削,两个可以不一样,中间部分切削数量自动增减过渡。

6点击预览,可以看到点的均布情况。点有些稀疏,依据计算可以增加任意数量,看看均补效果。

7点击确定退出,计算刀轨。
然后显示刀轨终点

可以看到点均匀分布在曲面上。

这里只是说了均布,当然也可以按照公差设置,公差设置则是另外一种不太的结果。
