【实例教程】使用中望3D进行钻石对戒设计之5（对戒渲染）

zw3dservice · 发表于 2017-7-20 14:13:27

   经过前面四节课的学习，男女钻石对戒的主体设计以及钻石装配就完成了。接下来，我们还需完成对这款男女对戒最后的渲染。
   在此节课中，我们主要通过对这款对戒的渲染过程来进一步学习中望3D的渲染功能。
   第一步，新建一个名称为钻石对戒的零件。

图1 创建零件

第二步，在XZ工作平面上绘制草图，如图2所示。

图2 创建草图

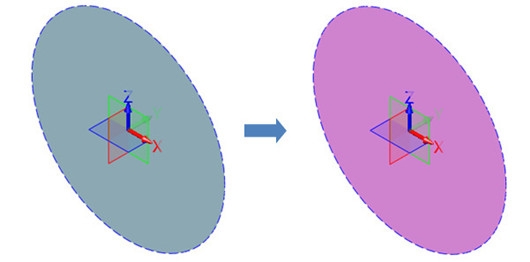

第三步，使用修剪平面对上步草图进行曲面创建，反转曲面方向，如图3所示。

图3 创建曲面

第四步，调整视图到图4所示角度，使得和渲染工具KeyShot的坐标系角度一致；并自定义这个角度的视图，命名为View。

图4 视图角度调整

第五步，在装配页面插入女戒，放置在原点，如图5所示。

图5 插入女戒

第六步，移动坐标系在原点上，沿着X轴旋转-45°，如图6所示。

图6 旋转操作-1

第七步，对女戒沿着Y轴移动0.2mm，移动完毕后女戒底部接近曲面位置，如图7所示。

图7 移动操作-2

第八步，在装配页面插入男戒，放置在原点，如图8所示。

图8 插入男戒

第九步，移动坐标系在原点上，男戒沿着X轴旋转-45°；再沿Y轴旋转225度，如图9所示。

图9旋转操作-2

第十步，对男戒沿着Y轴移动1mm移动完毕后男戒底部接近曲面位置，如图10所示。

图10移动操作-2

第十一步，拾取男戒，首先根据图11左图参数移动手柄, 手柄如图11右图所示。

图11 参数设置

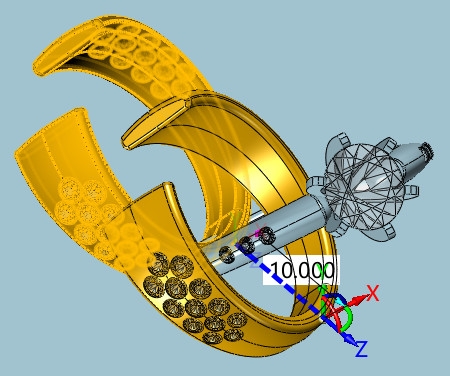

第十二步，沿着手柄的Z轴移动10mm，如图12所示。

图12移动操作-3

第十三步，编辑男戒、女戒，分别设置面属性为金色参数R254 G254 B65；R254 G254 B65。

图13 颜色设置

第十四步，启动KeyShot如图14所示。

图14 启用KeyShot

第十五步，在环境下拉菜单下勾上地面阴影和地面反射。

图15 地面环境

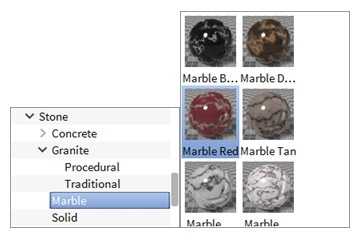

第十六步，在材质库里找到大理石材质，StoneMarble；找到红色大理石材质文件Marble Red，如图16所示。

图16 材质设置-1

第十七步，地面曲面被赋予红色大理石材质，得图17。

图17 大理石效果

第十八步，在材质库里找到大理石材质，收藏夹Jewelry；找到24K金材质文件Gold 24K，如图18所示。

图18 材质设置-2

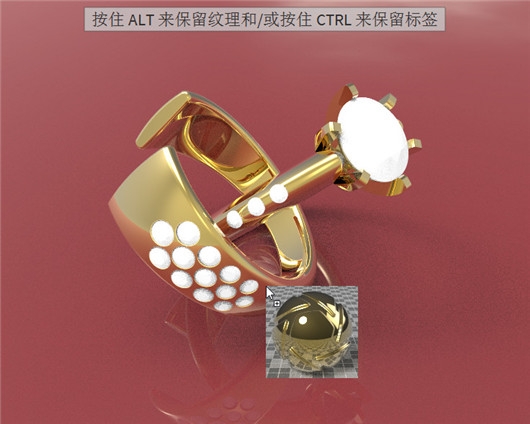

第十九步，戒指被赋予金材质，得图19。

图19 戒指效果

第二十步，在材质库里找到大理石材质，收藏夹Jewelry；找到钻石材质文件Gem StoneDiamond，如图20所示。

图20 材质设置-3

第二十一步，钻石被赋予钻石材质，得图21。

图21 钻石效果

第二十二步，设置照明，如图22所示。

图22 设置照明

第二十三步，设置相机，如图23所示。

图23 设置相机

第二十四步，关闭左右两侧的库和项目，如图24所示。

图24 关闭工具栏

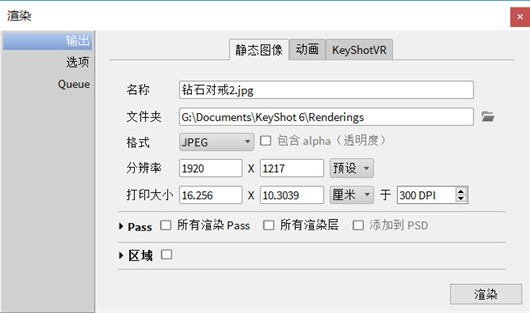

第二十五步，进行静态图像设置，如图25所示。

图25 静态图像设置-1

第二十六步，设置完毕后进行渲染；并在在渲染目录下生成渲染图片，如图26所示。

图26 渲染

第二十七步，在材质库里找到大理石材质，纹路Color Maps；找到花岗岩材质文件，如图27所示。

图27材质设置-4

第二十八步，地面曲面被赋予花岗岩材质，如图28所示。

图28 花岗岩效果

第二十九步，添加标签，打勾确认，如图29所示。

图29 添加标签

第三十步，调整缩放比例，调整地面纹理缩放比例后，如图30所示。

图30 调整比例

第三十一步，调整好视角后，进行静态图像设置，如图31所示。

图31 静态图像设置-2

第三十二步，渲染好后打开生成的文件，如图32所示。

图32 渲染完成

   到此，此款男女钻石对戒的最后一节课程——对戒渲染就完成了。通过这五节课程，希望可以更好地帮助大家了解、掌握中望3D中建模、装配以及渲染方面的功能技巧，设计出更多更出色的作品。
