关于Solidworks生成自定义轮廓特征库为空的问题

ddsoft · 发表于 2017-7-16 10:20:12

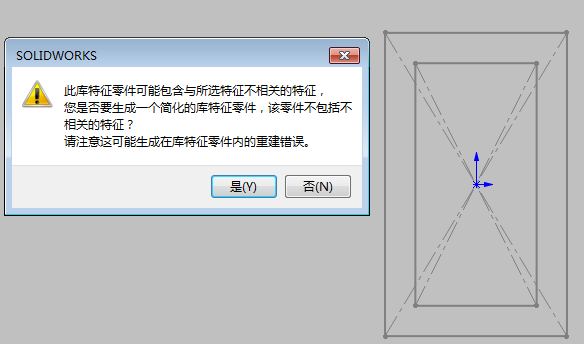

最近有在使用solidworks时，创建自定义轮廓后，会提示下图这样的错误。


然后在插入结构构件时，会显示特征库为空的提示，这是因为在创建结构构件草图轮廓时，没有将草图添加到库导致的。


那如何正确的创建焊件自定义的结构构件草图轮廓呢：
1.打开一个新零件。
2.绘制任意的一个草图轮廓，要求全封闭草图，在使用轮廓生成一焊件结构件时，要注意以下两点：
1)图形的原点默认为穿透点
2)可以选择草图中的任何顶点或草图点为交替穿透点
3.关闭草图
4.找到系统自带的焊件位置，在工具-选项-系统选项-文件位置中选择焊件轮廓，找到焊件轮廓库所在的位置。


5.在左侧的FeatureManager设计树中，选择草图1，注意：一定要先选中草图1，否则就会出现特征库为空的错误。

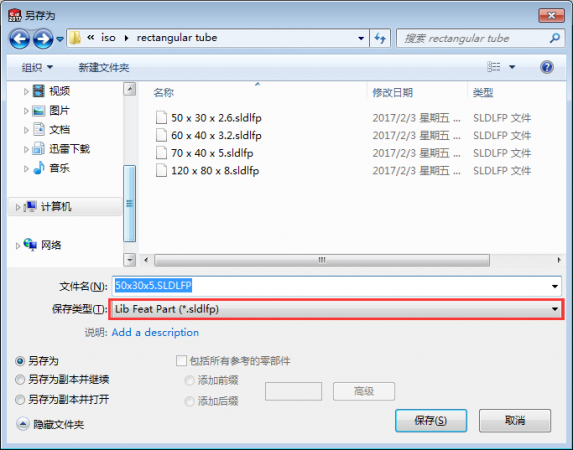

6.保存草图，选择找到的焊件轮廓库的位置，将草图保存为Lib Feat Part (*.sldlfp)格式。


7.打开solidworks新建零部件，选择基准面，绘制一条直线。
8.点击焊接菜单中的，结构构建命令。
9.选择我们保存的焊接轮廓，生成焊接件。
