4张图让你看明白机床的组成、分类

优胜客服王老师

1
数控机床
数控机床就组成而言，主要分为机床主体、传动系统和数控系统三大部分。
机床主体
      机床主体是机床的主要组成部分，也是机床的硬件，是机床的重要机械附件部分，也是最容易通过肉眼直观看到的部分，包括床身及底座铸件、主轴及变速箱、导轨及滑台、润滑、排屑及冷却等部分。
传动系统
      传动系统是数控机床的重要“脉络”，主导机床各部分的有序进行及完成机床的工作使命，他包括刀具、传动机械和辅助动力系统。（1）就刀具部分而言，包括保护装置、刀库和换刀装置；（2）作为传动系统的第二大组成——传动机械包括滚珠丝杆、直线导轨和蜗杆副三个部分；（3）辅助动力系统则包含液压系统和启动系统两个部分，这两个部分是数控机床的动力所在。
数控系统
      数控系统，可以说是数控机床的灵魂所在，也是整个机床最具感性左右的部分，是机床完成各项功能和作业精髓所在。数控系统基本分为两类，（1）驱动装置，它包括高速主轴、力矩电机、直线电机、普通电机和步进电机；（2）控制及检测装置，包括CNC系统、可编程序控制器、进给伺服控制模块、位置检测模块等。





2
数控机床技术链
数控机床的技术链有六大部分组成，概括来讲，包括数控系统实时核技术、直驱电机加工控制技术、伺服电机加工控制技术、直线传感分辨率技术、角度传感分辨率技术和数控系统现场总线技术等。


3
数控机床产品链
数控机床产品链相对其他几个环节要长一些，总体来讲包含加工中心、金属切削、特种加工、成型加工和其他部分。
       加工中心：多轴联动、柔性加工单元；
      金属切削：数控车床、数控铣床、数控镗床、数控钻床、数控磨床、数控冲床；
       特种加工：电火花线切割机床、电火花成型机床、火焰切割机床、激光加工机床、高压水切割机床、数控自动焊接设备；
       成型机床：数控压力机、数控剪板机、数控折弯机、数控弯管机、多坐标测量机；
       其他：自动绘图机、工业机器人及专用数控系统。


4

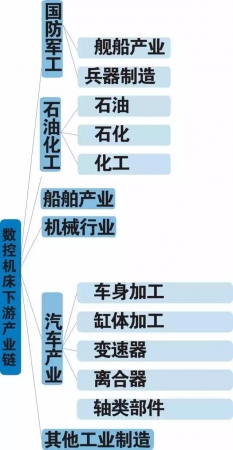

数控机床下游产业链
数控机床下游产业链体现了数控机床作为“母机”作用的全部作用，广泛应用于制造业的各个行业，总体来讲包括一下几个方面：
       国防军工：航空航天、核工业、舰船产业、兵器制造；
       石油化工；石油、石化、化工等；
       船舶产业：造修船及船舶相关；
       机械行业：机械制造等；
       汽车产业：车身加工、缸体加工、变速器、离合器、轴类部件等；
       其他工业制造相关领域。
