NX10.0 入门图文教程——方口底座

优胜客服王老师

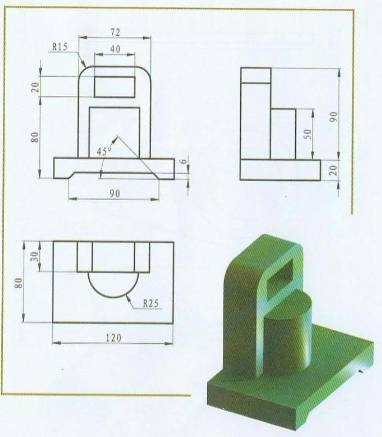

方口底座

图形分析：创建方块、垫块、凸台、边倒圆、腔体
基准分析：中心对称，最底棱边

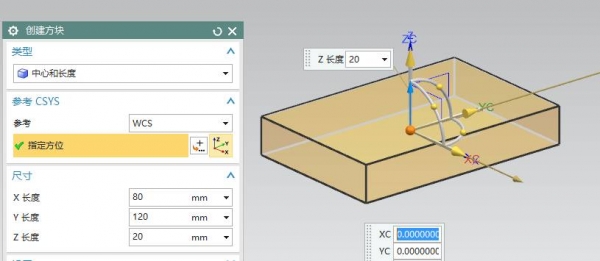

1、创建方块
根据实体摆放方向，进行参数设置，这样做出来的实体方向和图中一致

2、垫块

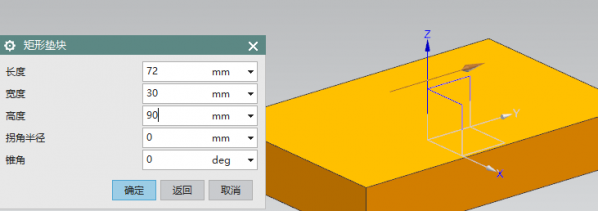

选择上表面和下图所示棱边方向，进行参数填写

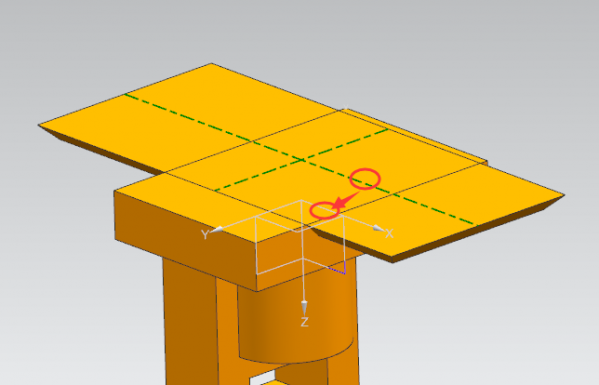

线到线重合2次，按照下图进行选择，注意先后顺序。

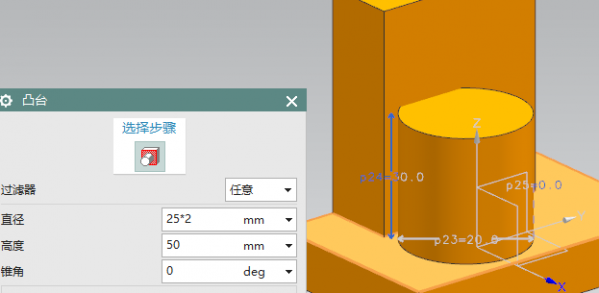

3、圆台，选择实体上表面，这是相应形状尺寸

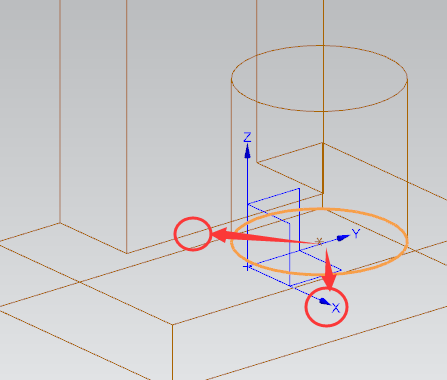

点到线定位2次，按照下图中进行选择

4、腔体（矩形）

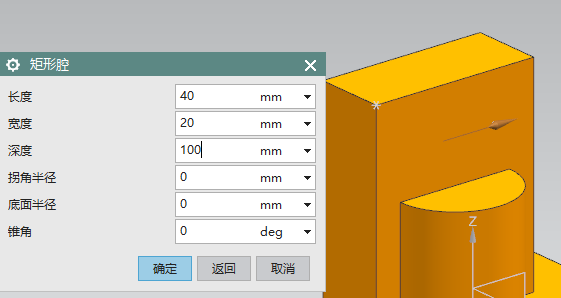

依据参考设置参数，深度可以长一些，只要把实体穿透即可

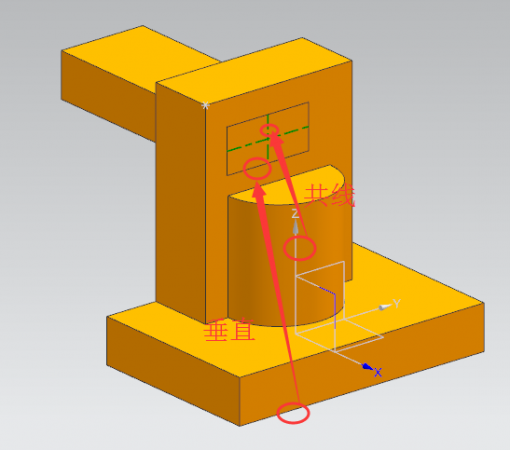

共线和垂直两个定位操作，注意选择界限是的先后顺序

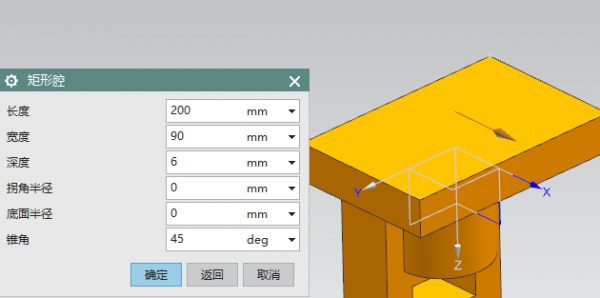

底板腔体，这个腔体两侧有斜角，为了不使用斜角命令，直接用腔体完成一次完成这个特征，必须选择底面作为放置平面，只有这个平面，才能设置锥角，锥角为四周都有，选择前后面都不合适。

见下图四周的锥角，所以长度方向设置的长一些，贯通整个实体，这样定位的时候只需要定一个方向共线即可，另一个方向已经贯穿不需要进行定位即可完成建模效果。

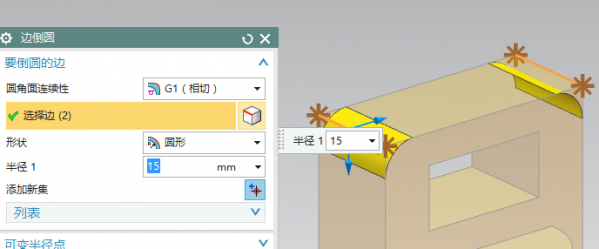

5、边倒圆

6、整体效果图及体积
