【实例教程】使用中望3D进行黄金闭口指环设计

zw3dservice

       金戒指的款式十分多，在上次课程中，我们完成了S形金戒指的相关设计操作，那在本次课程，我们就来学习下设计另一款的金戒指----黄金闭口指环，希望以此来帮助大家进一步掌握中望3D倒圆角、渲染等相关功能，以便高效使用这些功能，灵活完成更多同类设计需求。

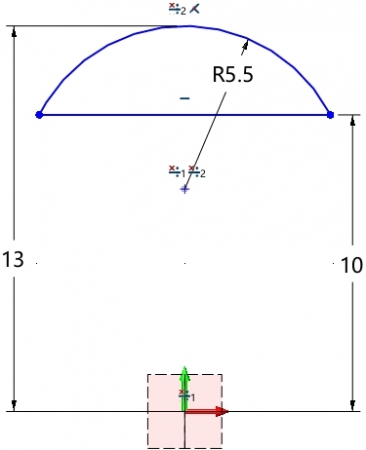

       第一步，在YZ工作平面上绘制如下草图（图1）。

图1 绘制草图-1

       第二步，选上一步草图，以Y轴为旋转轴，形成回转体，如图2所示。

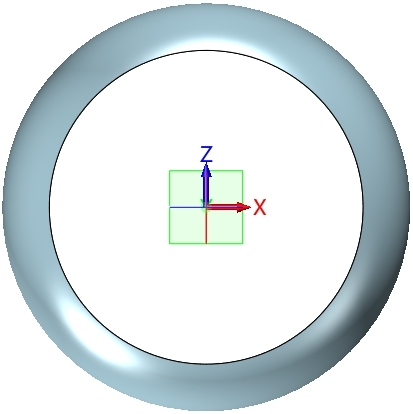

图2 回转体

       第三步，两边倒0.25mm圆角，如图3所示。

图3 倒圆角-1

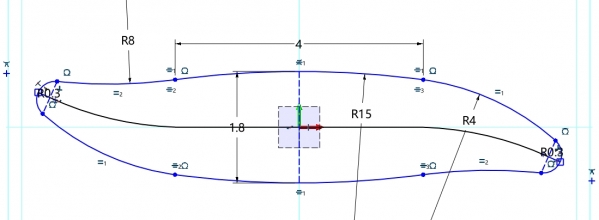

       第四步，在XY工作平面上绘制如下草图（图4），当中黑色未全约束的线为中线，两头草图如图5所示。

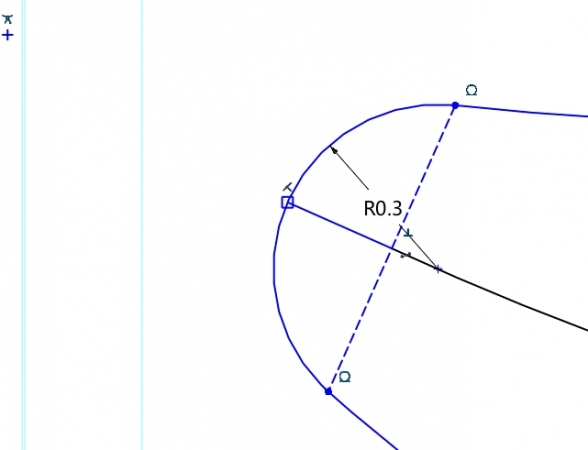

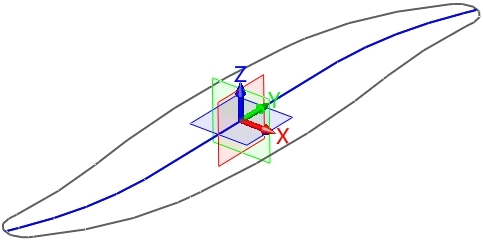

图4 绘制草图-2

图5 两头草图参数

       第五步，使用投影到面，把上步草图投影到指环顶面方向，如图6所示。

图6 投影到面

       第六步，使用中创建曲线列表，如图7所示。

图7创建曲线列表

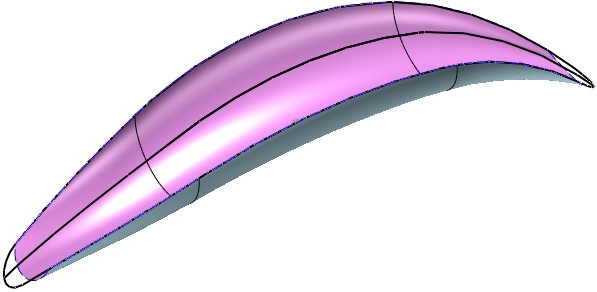

       第七步，拉伸曲线列表，形成曲面，如图8所示。

图8 曲面形成

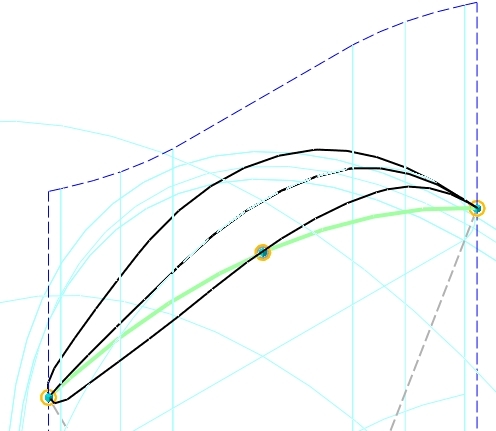

       第八步，在YZ工作平面上创建草图，绘制点，如图9所示。

图9 绘制草图-3

       第九步，创建空间圆弧曲线，如图10所示。

图10圆弧曲线

       第十步，隐藏旋转实体，对上步圆弧进行旋转，如图11所示。

图11圆弧旋转

       第十一步，使用相交曲线，提取两曲面相交处形成的曲线，如图12所示。

图12提取曲线

       第十二步，隐藏曲面、不需要的曲线和曲线列表，通过点打断两端圆弧，如图13所示。

图13 打断圆弧

       第十三步，放样中段曲面，此后，再分别放样两端曲面，如图14所示。

图14放样操作

       第十四步，缝合上步3段放样曲面，如图15所示。

图15 缝合放样曲面

       第十五步，两端圆弧延伸曲面0.3mm，如图16所示。

图16 曲面延伸

       第十六步，隐藏曲线，对曲面进行圆形阵列，数目为30，角度为12°，如图17所示。

图17圆形阵列

       第十七步，显示回转实体，让实体和阵列曲面进行减运算，如图18所示。

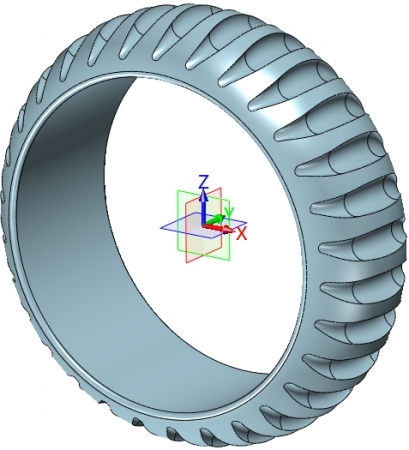

图18约束操作-2

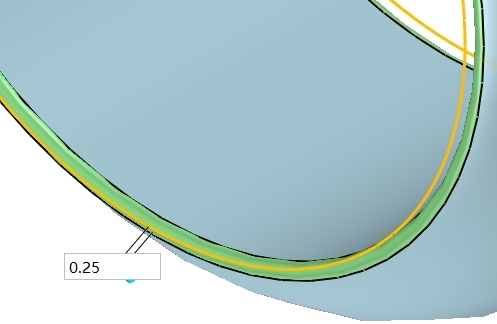

       第十八步，倒0.3mm圆角，如图19所示。

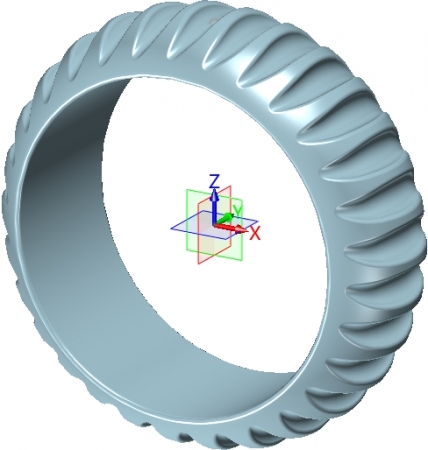

图19倒圆角-2

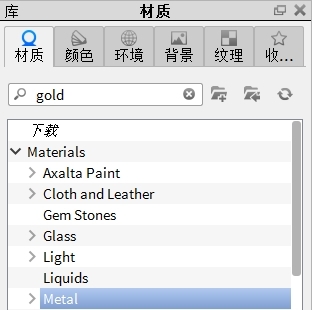

       第十九步，插进入KeyShot，搜索gold材质，如图20所示。

图20搜索材质

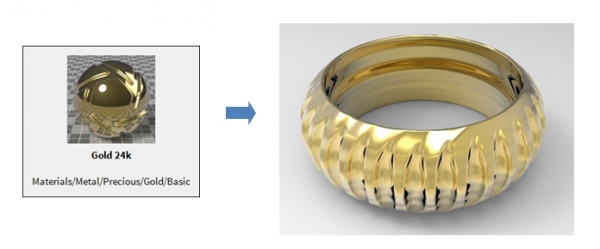

       第二十步，附加材质到戒指模型上，得到被赋予金材质后的戒指模型，如图21所示。

图21赋予材质

       到此，黄金闭口指环设计课程就完成了，希望通过这个黄金闭口指环的设计，让大家更熟练掌握中望3D中渲染等技巧。
